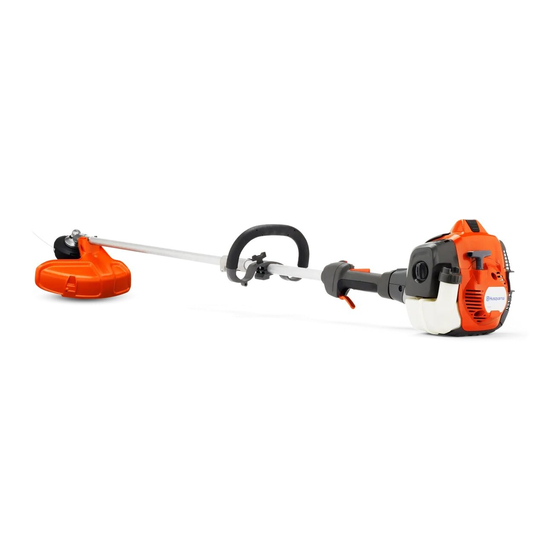

Husqvarna 333 R Bedienungsanweisung
  1. Anleitungen
  2. Marken
  3. Husqvarna Anleitungen
  4. Rasentrimmer
  5. 333R
  6. Bedienungsanweisung

Husqvarna 333 R Bedienungsanweisung

Vorschau ausblenden Andere Handbücher für 333 R:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanw eisung
333R 335R
X-series
Lesen Sie die Bedien ungsanweisung sorgfältig durch und machen
G G G G e e e e r r r r m m m m a a a a n n n n
Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Husqvarna 333 R

Inhaltszusammenfassung für Husqvarna 333 R

  • Seite 1 Bedienungsanw eisung 333R 335R X-series Lesen Sie die Bedien ungsanweisung sorgfältig durch und machen G G G G e e e e r r r r m m m m a a a a n n n n Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

  • Seite 2: Symbolerklärung

    SYMBOLERKLÄRUNG Symbole Nur für nichtmetallische, flexible WARNUNG! Freischneider, Motorsensen Schneidausrüstungen bestimmt, d. h. für und Trimmer können gefährlich sein! Trimmerköpfe mit Trimmerfäden. Durch nachlässige oder falsche Handhabung können schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen Umweltbelastende Geräuschemissionen verursacht werden.

  • Seite 3: Inhaltsverzeichnis

    INHALT Inhalt Vor dem Start ist Folgendes zu beachten: SYMBOLERKLÄRUNG Symbole ............... Die Bedienungsanweisung sorgfältig durchlesen. INHALT Inhalt ................WARNUNG! Eine längerfristige Beschallung Vor dem Start ist Folgendes zu beachten: ....mit Lärm kann zu bleibenden Gehörschäden EINLEITUNG führen. Daher stets einen zugelassenen Sehr geehrter Kunde! ..........

  • Seite 4: Einleitung

    Besitzer bitte auch die Bedienungsanleitung aus. Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben. Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.

  • Seite 5: Was Ist Was

    WAS IST WAS? Was ist was am Freischneider? 1 Trimmerkopf 18 Gegenmutter 2 Einfüllöffnung für Schmiermittel, winkelgetriebe 19 Stützflansch 3 Winkelgetriebe 20 Stützkappe 4 Schutz für die Schneidausrüstung 21 Mitnehmer 5 Führungsrohr 22 Klinge 6 Lenker 23 Schlüssel für die Klingenmutter 7 Gashebel 24 Bedienungsanweisung 8 Stoppschalter...

  • Seite 6: Allgemeine Sicherheitsvorschriften

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Wichtig WARNUNG! Niemals Kindern erlauben, das Gerät zu benutzen oder sich in seiner Nähe aufzuhalten. Da das Gerät mit einem WICHTIG! rückfedernden Stoppschalter ausgerüstet ist und mit geringer Geschwindigkeit und Kraft Das Gerät ist nur für das Grastrimmen, Grasfreischneiden am Starthandgriff gestartet werden kann, und/oder Forstfreischneiden konstruiert.

  • Seite 7: Sicherheitsausrüstung Des Gerätes

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Gashebelsperre HANDSCHUHE Handschuhe sind dann zu tragen, wenn dies notwendig ist, z. Die Gashebelsperre soll die unbeabsichtigte Betätigung des B. bei der Montage der Schneidausrüstung. Gashebels verhindern. Durch Drücken der Sperre (A) im Handgriff (= wenn man den Handgriff hält) wird der Gashebel (B) gelöst.

  • Seite 8: Schutz Für Die Schneidausrüstung

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Stoppschalter Das Antivibrationssystem reduziert die Übertragung von Vibrationen zwischen Motoreinheit/Schneidausrüstung und Mit dem Stoppschalter wird der Motor abgestellt. dem Handgriffsystem des Gerätes. Den Motor starten und kontrollieren, ob der Motor stoppt, wenn der Stoppschalter in Stoppstellung geführt wird. Die Antivibrationselemente regelmäßig auf Risse und Schutz für die Schneidausrüstung Verformungen überprüfen.
  • Seite 9 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Schalldämpfer WARNUNG! Der Schalldämpfer enthält Chemikalien, die karzinogen sein können. Der Schalldämpfer soll den Geräuschpegel so weit wie Falls der Schalldämpfer beschädigt wird, möglich senken und die Abgase des Motors vom Anwender vermeiden Sie es, mit diesen Stoffen in fernhalten.

  • Seite 10: Schneidausrüstung

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Schneidausrüstung Grundregeln Dieser Abschnitt beschreibt, wie man durch vorschriftsmäßige Wartung und Anwendung der richtigen Schneidausrüstung: Die Schneidausrüstung immer nur mit dem von uns empfohlenen Schutz verwenden! Siehe Kapitel Technische • Verringert die Rückschlagneigung des Gerätes. Daten. • Erreicht eine maximale Schneidleistung. •...

  • Seite 11: Feilen Der Sägeklinge

    ALLGEMEINE SICHERHEITSVORSCHRIFTEN Feilen der Sägeklinge Trimmerkopf WICHTIG! Stets darauf achten, dass der Trimmerfaden fest und • Befolgen Sie die Feilanleitung auf der Verpackung der gleichmäßig auf die Rolle gewickelt wird, andernfalls Schneidausrüstung. entstehen im Gerät gesundheitsschädliche Vibrationen. Eine korrekt gefeilte Klinge ist eine Voraussetzung für •...

  • Seite 12: Montage

    MONTAGE Montage von Lenkung und Gasgriff Montage der Schneidausrüstung • Die Schraube am hinteren Teil des Gashandgriffs demontieren. WARNUNG! • Den Gashandgriff auf den rechten Teil des Lenkers Bei der Montage der Schneidausrüstung ist aufschieben (siehe Abbildung). es äußerst wichtig, dass die Führung des Mitnehmers/Stützflansches korrekt im Zentrumloch der Schneidausrüstung sitzt.

  • Seite 13: Montage Von Klingenschutz, Grasklinge Und Grasmesser

    MONTAGE Montage von Klingenschutz, Montage von Klingenschutz und Grasklinge und Grasmesser Sägeklinge • Das Befestigungsblech (H) demontieren. Den Adapter (I) und den Bügel (J) mit den beiden Schrauben (K) gemäß Abbildung montieren. Der Klingenschutz (A) wird mit vier • Den Klingenschutz/Kombischutz (A) an seiner Halterung Schrauben (L) gemäß...

  • Seite 14: Montage Sonstiger Schutzausführungen Und Schneidausrüstungen

    MONTAGE Anpassung von Tragegurt und verwenden, damit dies möglich ist. Der Pfeil in der Abbildung zeigt, in welchem Bereich der Hülsenschlüssel Freischneider beim Lösen bzw. Anziehen der Mutter arbeiten soll. WARNUNG! Der Freischneider sollte bei der Arbeit immer am Tragegurt eingehakt werden.

  • Seite 15: Triobalance-Gurt

    MONTAGE 2 Grasfreischneiden 4 Die Höhe des Aufhänghakens gemäß der Anleitung für den Standardgurt einstellen. (Auslichten) Beim Grasfreischneiden ist die Maschine am Tragegurt zu tragen, sodass sich die Schneidausrüstung parallel zum Boden befindet. 5 Wenn der Aufhänghaken z. B. zum Grasfreischneiden abgesenkt werden soll, wird der Riemen des Aufhänghakens (A) an die untere Befestigung an der Rückenplatte versetzt.

  • Seite 16: Umgang Mit Kraftstoff

    Vor der Langzeitaufbewahrung sicherstellen, dass die • Das beste Resultat und die beste Leistung wird mit Maschine gründlich gesäubert und komplett gewartet HUSQVARNA-Zweitaktmotoröl erzielt, das speziell für wurde. unsere luftgekühlten Zweitaktmotoren hergestellt wird. • Bei Transport oder Aufbewahrung des Gerätes muss der •...

  • Seite 17: Tanken

    UMGANG MIT KRAFTSTOFF Mischen Tanken • Benzin und Öl stets in einem sauberen, für Benzin zugelassenen Behälter mischen. • Immer zuerst die Hälfte des Benzins, das gemischt werden soll, einfüllen. Danach die gesamte Ölmenge einfüllen. Die Kraftstoffmischung mischen (schütteln). WARNUNG! Folgende Vorsichtsmaßnahmen Dann den Rest des Benzins dazugeben.

  • Seite 18: Starten Und Stoppen

    STARTEN UND STOPPEN Kontrolle vor dem Start Starten und stoppen • Die Klinge auf Risse am Zahnansatz und um das Mittelloch herum kontrollieren. Die häufigste Ursache für WARNUNG! Das komplette Rissbildungen am Zahnansatz stellen beim Feilen Kupplungsgehäuse und das Führungsrohr entstandene scharfe Ecken oder die Anwendung der müssen montiert sein, bevor das Gerät Klinge in stumpfem Zustand dar.

  • Seite 19: Für Gashandgriffe Mit Startgassperre Gilt

    STARTEN UND STOPPEN Den Choke sofort rückstellen, wenn der Motor zündet, und TEILGASFUNKTION (RX): weitere Startversuche machen, bis der Motor anspringt. Es besteht die Möglichkeit, den Motor mit dem Drehknopf an Wenn der Motor startet, schnell Vollgas geben, wodurch das der Seite des Gashandgriffs auf Teilgas einzustellen.

  • Seite 20: Allgemeine Arbeitsvorschriften

    ARBEITSTECHNIK Allgemeine Arbeitsvorschriften falschen Stelle stehen oder den Sägeschnitt falsch setzen, könnte der Baum Sie oder das Gerät so treffen, dass Sie die Kontrolle verlieren. Beide Fälle können schwere Verletzungen zur Folge haben. WICHTIG! Dieser Abschnitt behandelt grundlegende Sicherheitsregeln für die Arbeit mit Freischneider und Trimmer.

  • Seite 21: Forstfreischneiden Mit Sägeklinge

    ARBEITSTECHNIK Reichweite des Gerätes in beiden Richtungen voll WARNUNG! Vorsicht bei weggeschleuderten ausgenutzt und der Benutzer erhält einen leichten und Gegenständen.Stets einen zugelassenen abwechslungsreichen Arbeitsbereich zum Durcharbeiten. Augenschutz tragen.Niemals über den Schutz der Schneidausrüstung beugen.Hochgeschleuderte Steine, Unrat usw. können die Augen treffen und Blindheit oder schwere Verletzungen verursachen.

  • Seite 22: Gestrüppfreischneiden Mit Sägeklinge

    ARBEITSTECHNIK Gestrüppfreischneiden mit Sägeklinge • Um nach rechts zu fällen, ist der untere Teil des Stammes nach links zu führen. Die Klinge neigen und schräg nach rechts oben führen. Zwischen 3 und 5 Uhr ansetzen, so dass die Rotationsrichtung der Klinge den unteren Teil des Stammes nach links führt.

  • Seite 23: Grastrimmen Mit Trimmerkopf

    ARBEITSTECHNIK • Wenn Sie folgende Regeln befolgen, setzt sich das Mähen Material nicht so leicht um die Klinge herum fest: • Ein Trimmer ist das optimale Gerät zum Mähen an Stellen, 1 Arbeiten Sie stets mit Vollgas. die mit einem gewöhnlichen Rasenmäher schwer zugänglich sind.

  • Seite 24: Vergaser

    WARTUNG Vergaser ACHTUNG! Wenn die Schneidausrüstung sich im Leerlauf dreht, ist die T-Schraube gegen den Uhrzeigersinn zu drehen, Ihr Husqvarna-Produkt wurde gemäß Spezifikationen zur bis die Schneidausrüstung stehenbleibt. Reduzierung schädlicher Abgase konstruiert und hergestellt. Empf. Leerlaufdrehzahl: Siehe das Kapitel Technische Wenn der Motor 8-10 Tankfüllungen Kraftstoff verbraucht hat,...

  • Seite 25: Endeinstellung Der Leerlaufdrehzahl T

    WARTUNG Endeinstellung der Leerlaufdrehzahl T ungleichmäßig läuft. Danach die Hochdrehzahldüse H langsam geringfügig im Uhrzeigersinn drehen, bis der Motor Wenn eine Anpassung erforderlich wird, die Leerlaufdrehzahl gleichmäßig läuft. mit der Leerlaufschraube T einstellen. Die Schraube T zunächst im Uhrzeigersinn drehen, bis die Schneidausrüstung sich zu drehen beginnt.

  • Seite 26: Schalldämpfer

    Lassen Sie das Gerät bei Ihrem jedoch kontrolliert werden, ob das Getriebe zu 3/4 mit Fett Fachhändler überprüfen. Wenn das Netz verstopft ist, wird gefüllt ist. HUSQVARNA Spezialfett verwenden. das Gerät überhitzt, was Schäden an Zylinder und Kolben zur Folge hat.

  • Seite 27: Luftfilter

    Luftfilter einzuölen. Siehe die Anweisungen unter der Überschrift Einölen des Luftfilters. Einölen des Luftfilters Ausschließlich HUSQVARNA Filteröl benutzen, Teile-Nr. 531 00 92-48. Das Filteröl enthält Lösungsmittel, damit es sich leicht gleichmäßig im Filter verteilen lässt. Daher Hautkontakt vermeiden.

  • Seite 28: Wartungsschema

    WARTUNG Wartungsschema Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet.Die meisten der Punkte werden im Abschnitt ”Wartung” beschrieben. Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind.Größere Eingriffe sind von einer autorisierten Servicewerkstatt auszuführen. Tägliche Wöchentliche Monatliche...

  • Seite 29: Technische Daten

    TECHNISCHE DATEN Technische Daten Technische Daten 333R 335RX Motor Hubraum, cm 34,6 34,6 Bohrung, mm 38,0 38,0 Hublänge, mm 30,5 30,5 Leerlaufdrehzahl, U/min 2900 2900 Empfohlene max. Drehzahl, unbelastet, U/min 11500 11500 Drehzahl der Abtriebswelle, U/min 8220 8220 Motorhöchstleistung gemäß ISO 8893, kW/ U/min 1,6/8400 1,6/8400 Katalysatorschalldämpfer...

  • Seite 30: Eg-Konformitätserklärung

    503 89 01-02 EG-Konformitätserklärung (nur für Europa) Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklärt hiermit, dass die Freischneider Husqvarna 333R und 335RXvon den Seriennummern des Baujahrs 2004 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften der RICHTLINIE DES RATES entsprechen: - vom 22.
  • Seite 32 8,5 m 10 cm 4" 4,2 m "Clic" 15 cm 6"...
  • Seite 33 4,25 m 4,25 m 15 cm 6" 15 cm 6"...
  • Seite 34 T35, T35x 8,5 m 10 cm 4" 4,3 m "Clic" 15 cm 6"...
  • Seite 35 T45, T45x 10 m 10 cm 4" 4,3 m 15 cm "Clic" 6"...
  • Seite 36 Auto 55 >1,1 Kw <1,1 Kw 2,7 mm - 9,0 m 3,0 mm - 7,5 m 3,3 mm - 6,0 m 15 cm 6" 15 cm 6" 15 cm 15 cm 6" 6"...
  • Seite 37 Trimmy SII 7,0 m 12 cm 5" ~ 3,5 m ~ 15 cm "Clic" 35-50 NM...
  • Seite 38 ´®z+Rq9¶1V¨ ´®z+Rq9¶1V¨...
  • Seite 40 1150812-51 ´®z+Rq9¶1V¨ ´®z+Rq9¶1V¨ 2007-04-10...
