INSTALLING THE TD CARTRIDGE
INSTALLIEREN DER ENTWICKLEREINHEIT
AL-1200,
AL-1220
CAUTION tape
Sicherheitsklebeband
Protective pins
Sicherheitsstifte
PUMA_SPF_NON_EU_3.p65

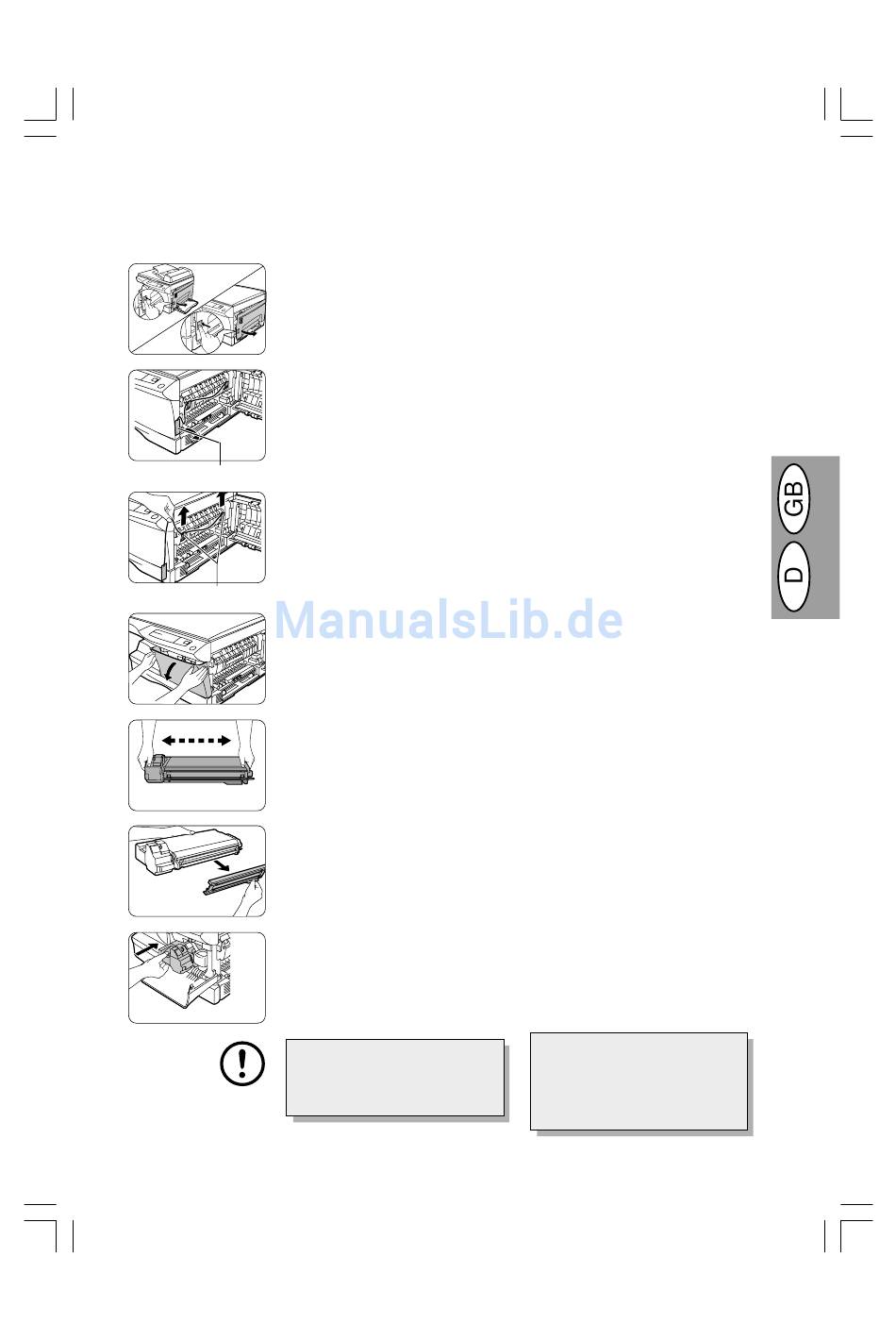

1. Open the bypass tray (AL-1200, AL-
1220) and then open the side cover
whilst pressing the side cover open
button.
2. Remove the CAUTION tape from the
front cover and remove the two pro-
tective pins from the fusing unit by
pulling the strings upward one at a
time.
3. Push gently on both sides of the front
cover to open the cover.
4. Remove the TD cartridge from the
bag. Remove the protective paper.
Hold the cartridge on both sides and
shake it horizontally four or five times.
5. Hold the tab of the protective cover
and pull the tab towards you to re-
move the cover.
6. Gently insert the TD cartridge until it
locks in place.
7. Close the front cover and then the
side cover by pressing the round pro-
jections near the side cover open but-
ton.
When closing the covers, be sure
to close the front cover securely
and then close the side cover. If the
covers are closed in the wrong or-
der, the covers may be damaged.
7
1. Die Kassette für Mehrfacheinzug öff-
nen (AL-1200, AL-1220), dann die
Verriegelungstaste der Seitenabdek-
kung drücken und die Seitenabdek-
kung öffnen.
2. Das Sicherheitsklebeband von der
Frontabdeckung entfernen. Die bei-
den Sicherheitsstifte durch Hochzie-
hen der Schnur nacheinander von der
Fixiereinheit entfernen.
3. Vorsichtig an beiden Seiten der Front-
abdeckung drücken, um sie zu öff-
nen.
4. Die Entwicklereinheit aus der Hülle
nehmen. Das Schutzpapier entfer-
nen. Die Einheit an beiden Seiten
halten und vier- bis fünfmal in hori-
zontaler Richtung schütteln.
5. Die Lasche der Schutzabdeckung fas-
sen und zu sich heranziehen, um die
Abdeckung abzunehmen.
6. Die Entwicklereinheit vorsichtig ein-
setzen, bis sie einrastet.
7. Die Frontabdeckung und anschlie-
ßend die Seitenabdeckung durch
Drücken der runden Sicherungsknöp-
fe neben der Verriegelungstaste der
Seitenabdeckung schließen.
Beim Schließen der Abdeckungen
sollte zuerst die Frontabdeckung
und anschließend die Seitenabdek-
kung sicher geschlossen werden.
Durch Schließen der Abdeckungen
in der falschen Reihenfolge können
sie beschädigt werden.
