PASOS DE MONTAJE

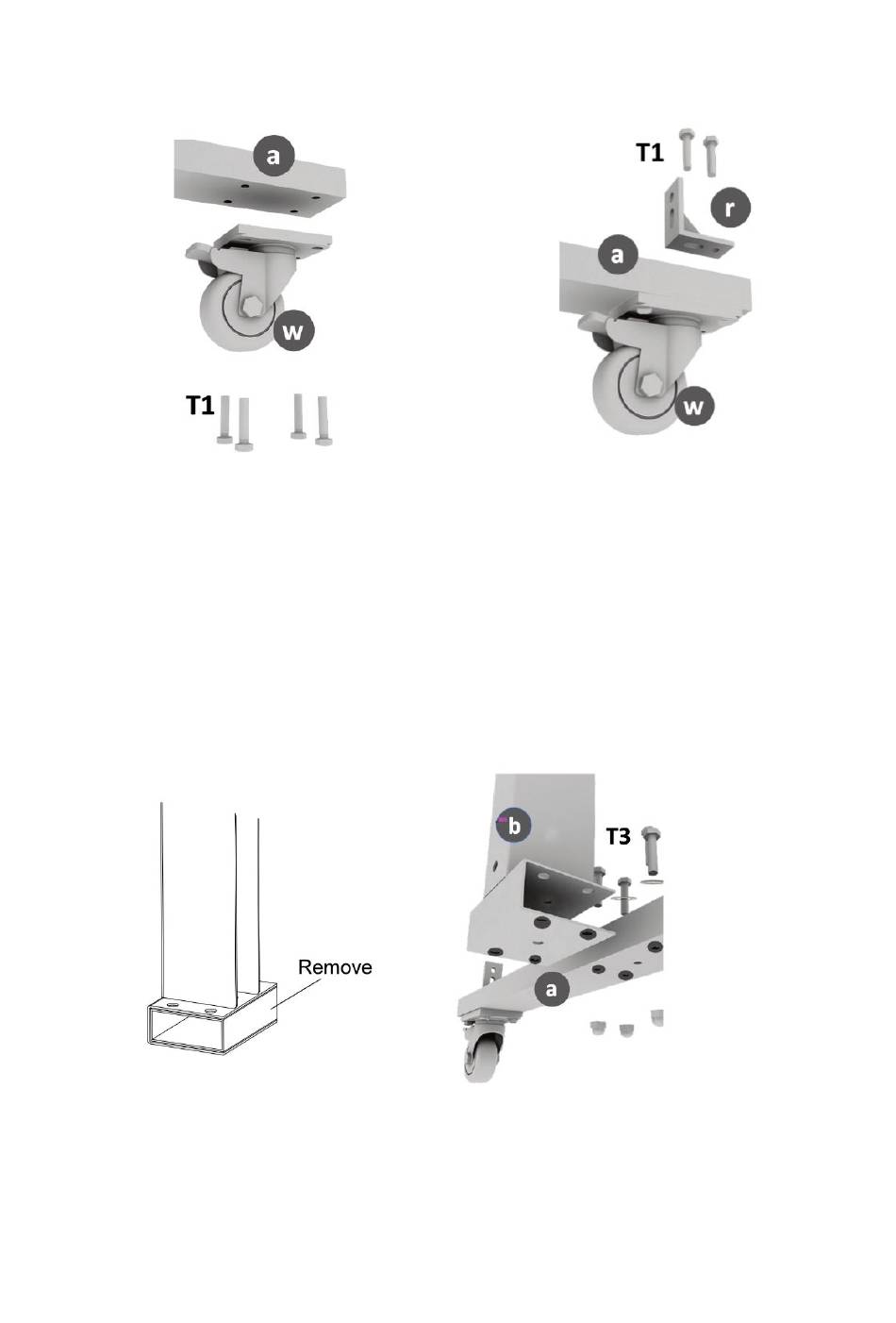

PASO 1:
I. Coloque la rueda (w) en un lado de la barra pequeña (a) . Inserte el
tornillo de fijación T1 (4 para cada rueda). Use la llave para apretarlo.
Repita el procedimiento para cada una de las 4 ruedas.
II. Coloque la varilla inferior (r) sobre la barra pequeña (a) . Asegúrese de
que la forma de L quede hacia afuera. Inserte dos tornillos ( T1 ) y use la
llave para apretarlos. Repita el procedimiento con las otras tres varillas.
PASO 2:
Retire el bloque que está dentro de la forma de C. Tome la barra vertical
( b ) y colóquela en el medio de la barra pequeña . ( a ) con forma de C
hacia adentro como se muestra en la figura y apriétela con cuatro
arandelas de tornillo (T3) y tuercas . Repita el procedimiento en el otro
lado.
- 7 -
