VEVOR VV41 Benutzerhandbuch Seite 30

MONTAGEANLEITUNG

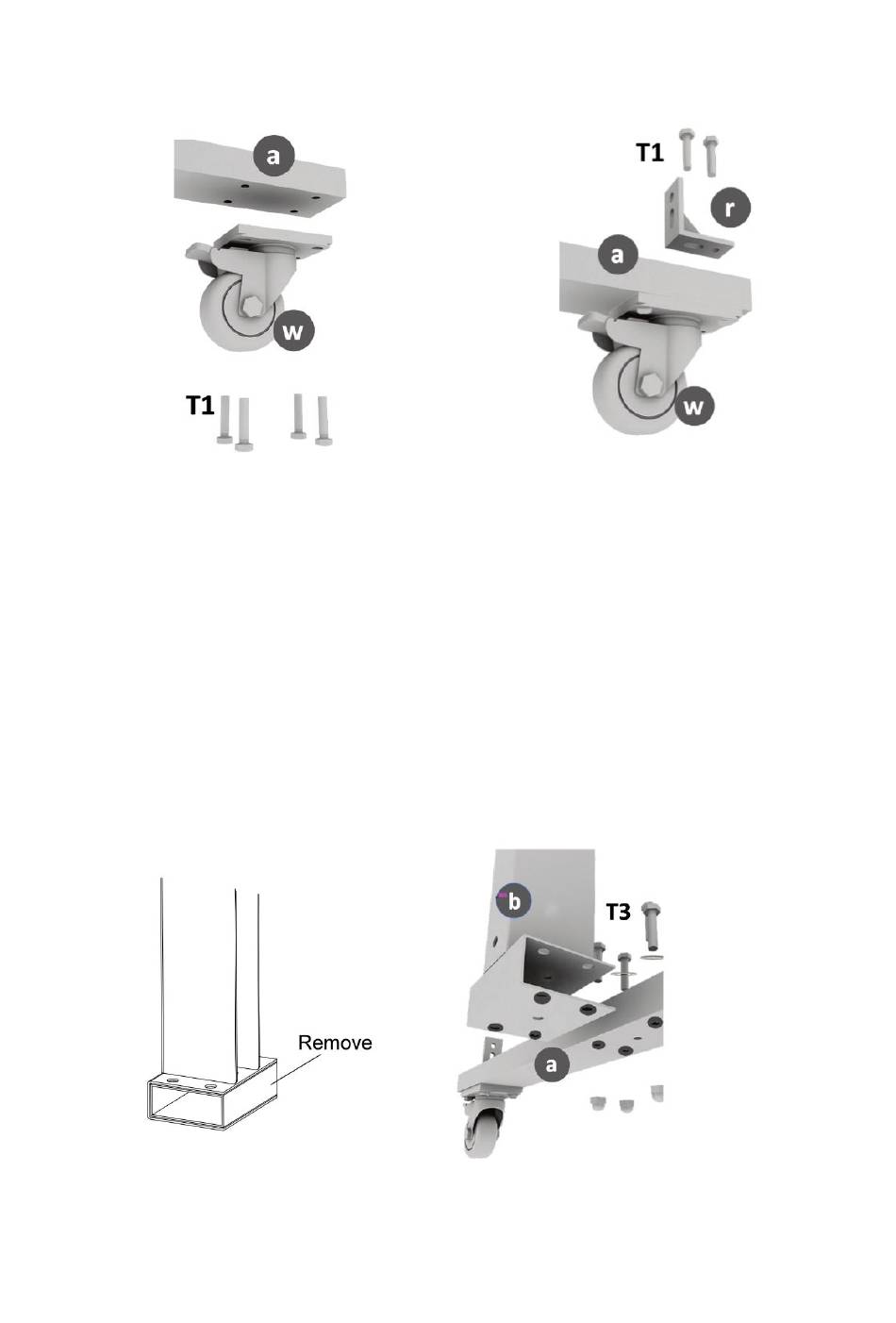

SCHRITT 1:
I. Setzen Sie das Rad (w) auf eine Seite der kleinen Stange (a) . Setzen
Sie die Befestigungsschraube T1 ein (4 pro Rad). Ziehen Sie sie mit dem
Schraubenschlüssel fest. Wiederholen Sie dies für jedes der 4 Räder.
II. Legen Sie die untere Stange (r) auf die Oberseite der kleinen Stange
(a) . Achten Sie darauf, dass die L-Form nach außen zeigt. Setzen Sie
zwei Schrauben ( T1 ) ein und ziehen Sie diese mit dem
Schraubenschlüssel fest. Wiederholen Sie dies für die restlichen drei
Stangen.
SCHRITT 2:
Entferne den Block innerhalb der C-Form. Nimm den vertikalen Stab ( b )
und platziere ihn in der Mitte des kleinen Stabes. ( a ) mit der C-Form nach
innen gerichtet, wie in der Abbildung gezeigt, und mit vier (T3)
- 7 -
