6. Anhang

6-8-2. Externer Steuerungsanschluss (GP I/O) (D-Sub 37-polig)

Der Projektor kann mit einem externen Gerät gesteuert werden und das externe Gerät kann vom Projektor mithilfe eines externen
Steuerungsanschlusses (GPIO: Universal-E/A-Ports) gesteuert werden. Jeder Pin ist von den internen Schaltungen des Projektors
durch einen Optokoppler elektrisch getrennt. 8 Porteingänge und 8 Portausgänge stehen zur Verfügung.
Kontaktieren Sie für die Verwendung und den Betrieb Ihren Händler/Lieferanten.
Stift-Nr.
1 GPIN1+
(3D-L/R-Eingangsreferenz +)
2 GPIN2+
(3D-L/R-Anzeigereferenz +)
3 GPIN3+ (für das System reserviert)
4 GPIN4+ (für das System reserviert)
5 EXT_GPIN1+
(Steuerungs- und Titelauswahl +)
6 EXT_GPIN2+
(Steuerungs- und Titelauswahl +)
7 EXT_GPIN3+
(Steuerungs- und Titelauswahl +)
8 EXT_GPIN4+
(Steuerungs- und Titelauswahl +)
9 GPOUT1+
(Externe 3D-L/R-Ausgangsreferenz +)
10 GPOUT2+ (für das System reserviert)
11 GPOUT3+ (für das System reserviert)
12 GPOUT4+
(Interne 3D-L/R-Ausgangsreferenz +)
13 EXT_GPOUT1+
(Projektor bereit/besetzt +)
14 EXT_GPOUT2+
(Projektor-Fehlerstatus +)
15 EXT_GPOUT3+
(IMB-Wiedergabe/Ende-Status +)
16 EXT_GPOUT4+
(Projektor-Taktfrequenz +)
17 NC (nicht verbunden)
18 GND
19 GND
EXT_GPIN1 - EXT_GPIN4:
EXT_GPOUT1 - EXT_GPOUT4:
72
Signalname
Sie können den Projektor extern durch Kombinationen aus Eingangssignalen (hoch/tief) steu-
ern. (Projektor-Spannungsversorgung/Ein- oder Ausschalten der Lichtquelle/Bild ausblenden/
Titelauswahl)
Die Funktionen in der oben angegebenen Tabelle sind die Standardeinstellungen. Sie können die
zugewiesenen Funktionen ändern.

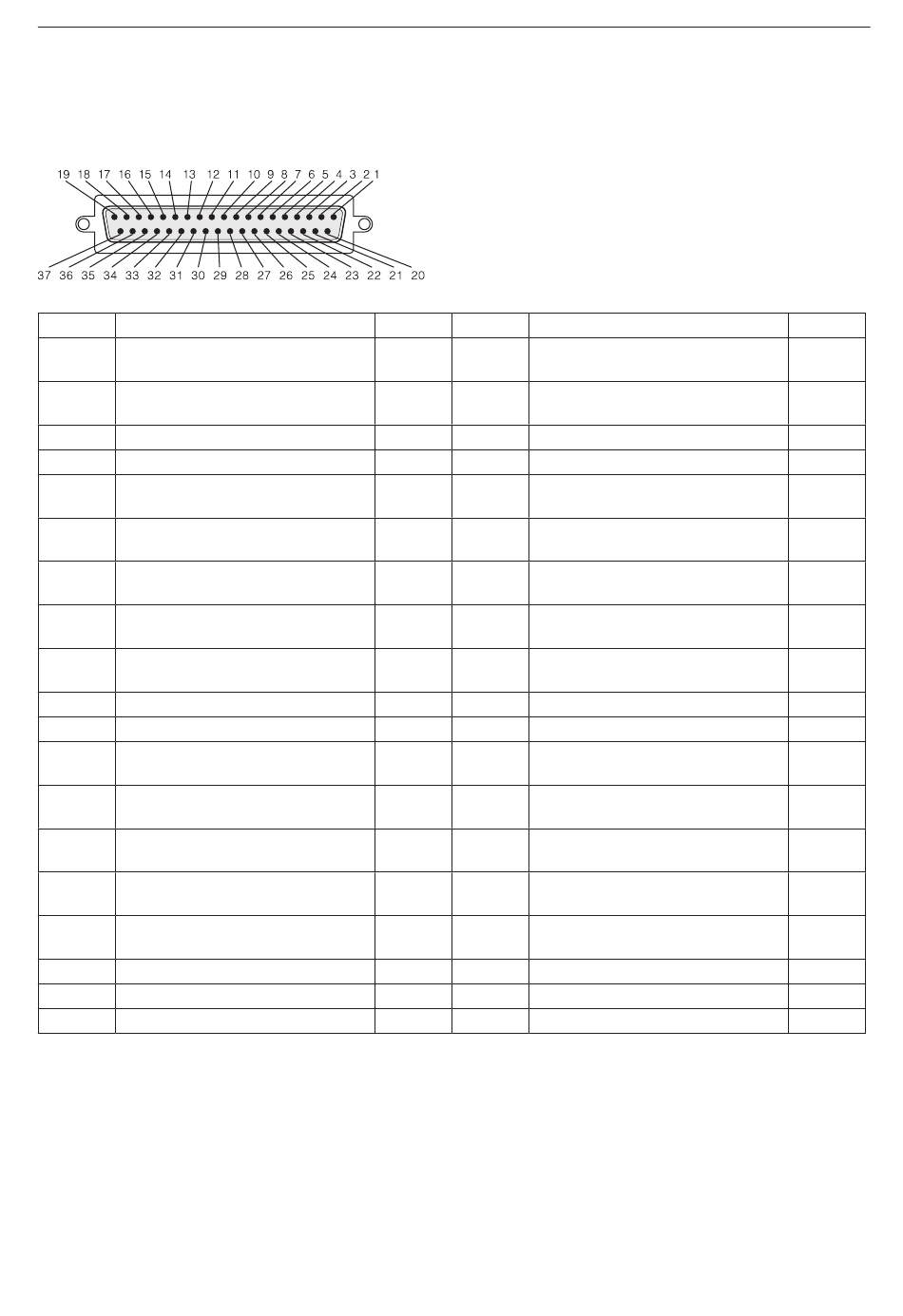

Kontaktansicht der Steckbuchse
E/A Stift-Nr.
IN 20 GPIN1-
(3D-L/R-Eingangsreferenz -)
IN 21 GPIN2-
(3D-L/R-Anzeigereferenz -)
IN 22 GPIN3- (für das System reserviert)
IN 23 GPIN4- (für das System reserviert)
IN 24 EXT_GPIN1-
(Steuerungs- und Titelauswahl -)
IN 25 EXT_GPIN2-
(Steuerungs- und Titelauswahl -)
IN 26 EXT_GPIN3-
(Steuerungs- und Titelauswahl -)
IN 27 EXT_GPIN4-
(Steuerungs- und Titelauswahl -)
OUT 28 GPOUT1-
(Externe 3D-L/R-Ausgangsreferenz -)
OUT 29 GPOUT2- (für das System reserviert)
OUT 30 GPOUT3- (für das System reserviert)
OUT 31 GPOUT4-
(Interne 3D-L/R-Ausgangsreferenz -)
OUT 32 EXT_GPOUT1-
(Projektor bereit/besetzt -)
OUT 33 EXT_GPOUT2-
(Projektor-Fehlerstatus -)
OUT 34 EXT_GPOUT3-
(IMB-Wiedergabe/Ende-Status -)
OUT 35 EXT_GPOUT4-
(Projektor-Taktfrequenz -)
- 36 NC (nicht verbunden)
PWR 37 GND
PWR -
Signalname
-
E/A
IN
IN
IN
IN
IN
IN
IN
IN
OUT
OUT
OUT
OUT
OUT
OUT
OUT
OUT
-
PWR
-
