6-8. Pin-Zuordnung und Funktionen des Anschlusses

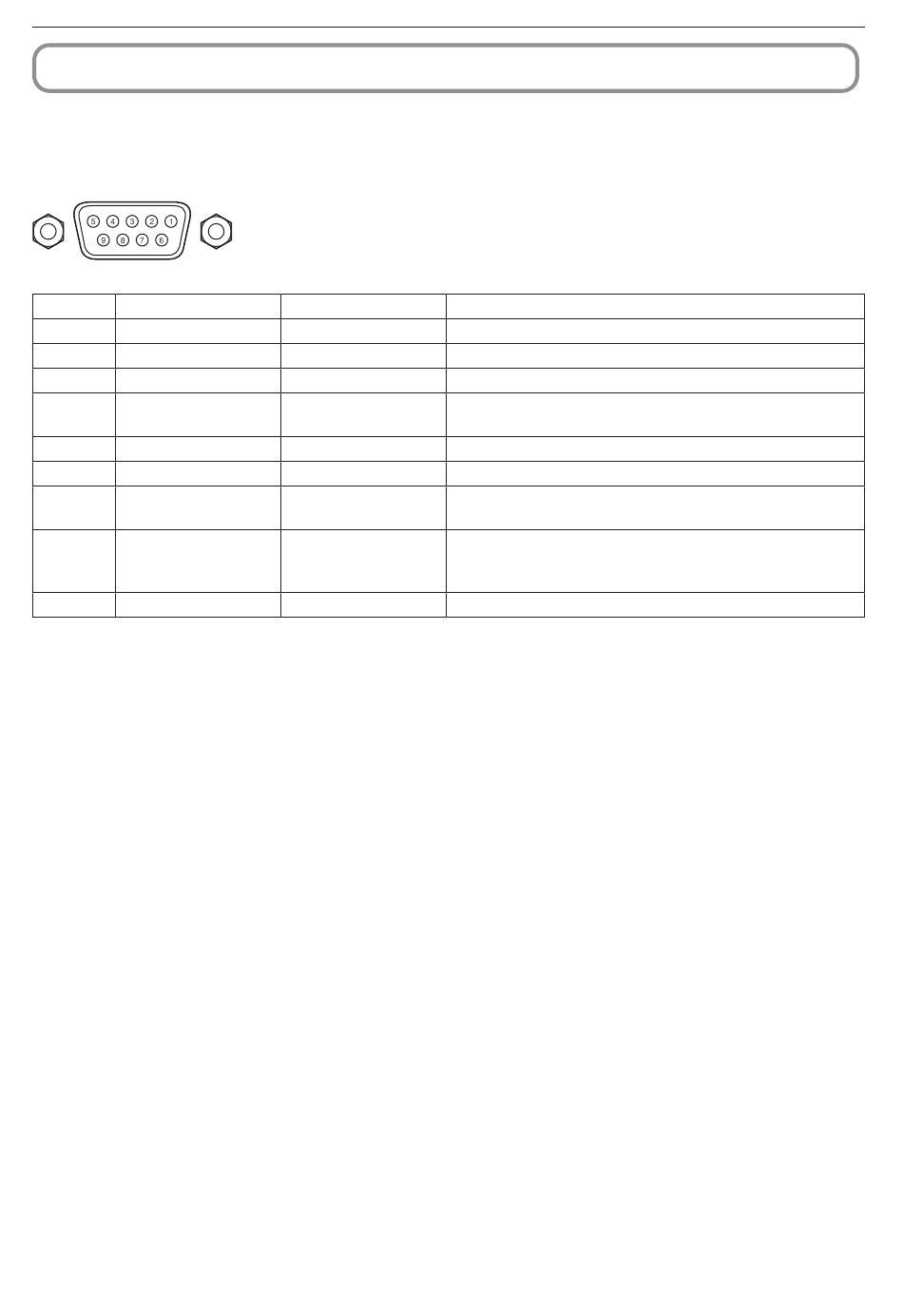

6-8-1. PC-Steuerungsanschluss (RS-232) (D-Sub 9-polig)

Dies ist eine RS-232C-Schnittstelle zur Steuerung des Projektors über einen PC. Der Projektor dient als DCE (Data Communication
Equipment), verwenden Sie also für den Anschluss an einen PC ein Direktkabel.
Stift-Nr. RS-232C-Signalname
1 CD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI
(Hinweis) Verwenden Sie bei der Kommunikation keine DTR- und DSR-Signale.
Arbeitet als RS-232C
Trägererkennung Nicht verwendet (N.C.)
Empfangsdaten Datenübertragung zu einem externen Gerät
Übertragungsdaten Datenempfang von einem externen Gerät
Datenanschluss bereit Anschluss an 6 Pins
(Hinweis)
Signal-GND Signal-GND
Datensatz bereit (Hinweis) Anschluss an 4 Pins
Übertragungsanforderung SYSTEM: Hi-Z (nicht verwendet)
CINEMA: Hi-Z (verwendet)
Übertragung verfügbar SYSTEM: Fest auf -6,5 V (nicht verwendet)
CINEMA: ±10,5 V (wird in Abhängigkeit vom Kommunikationsstatus
Ring-Anzeige Nicht verwendet (N.C.)
Projektoranschlussfunktion
verwendet)
