M-tester
Tranzistor (PNP)
C
2
B
3
1
E
M-Tester
Zener
Vz = 24,0 V
ZAP

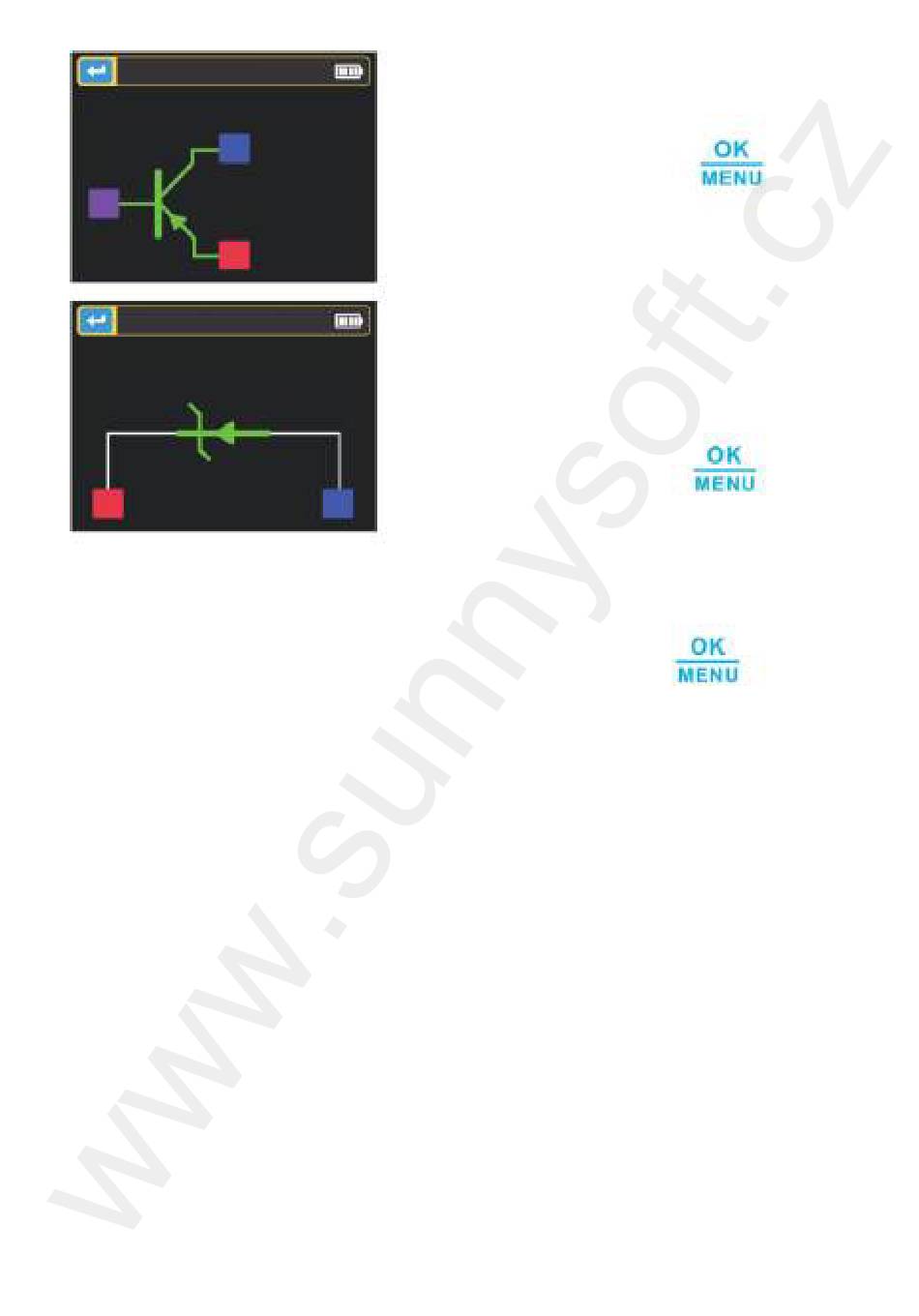

Navodila za uporabo preskusnega stenda za 1–2–3 cone
V tem področju izberite ustrezno pozicijo in priključke z različnimi oznakami
in povežite tranzistorje, upore, konnzatorje, induktivnosti itd. Po
Vstavite konice komponent in jih zaklenite . Pritisnite
. Počakajte nekaj sekund na sporočilo . Na zaslonu se prikaže naslednje:
prikaže rezultat.
1. Notranje bipolarne tranzistorje zaščitnih diod in MOSFET-ov lahko
prepoznati in prikazati na zaslonu.
2. Izmerite faktor ojačitve toka (hFE) bipolarnih tranzistorjev in napetost v
prevodnem stanju emitorske povezave. Darlingtonov tranzistor se odlikuje po
visoki pragovni napetosti in visokem faktorju ojačitve toka.
3. Merjenje triod, katerih parametri se prikažejo le, če je meritev veljavna.
4. Ekvivalentna kapacitivnost C in zaporni tok dio se prikažeta le, če je meritev veljavna.
5. Napetost vklopa oziroma izklopa MOSFET-a mora biti manjša od 5 V, sicer so kot
rezultat merjenja vidni le njegovi ekvivalentni parametri (dio, konnzatorji itd.).
Za merjenje trio pritisnite in
hFE=382
Vbe = 0,79 V začnite merjenje.
IC = 0,0 mA
Hz
Za merjenje reguliranih diod (opomba:
regulirana dioda je KAA-
vtičnica, pozitivno in negativno), kratko pritisnite
tipko
S tem začnete merjenje.
IN
25
