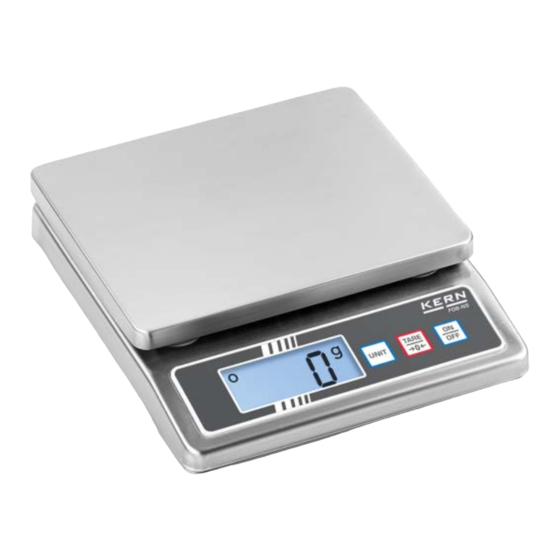

KERN FOB-N Betriebsanleitung
Kompaktwaage
Verwandte Anleitungen für KERN FOB-N
Inhaltszusammenfassung für KERN FOB-N

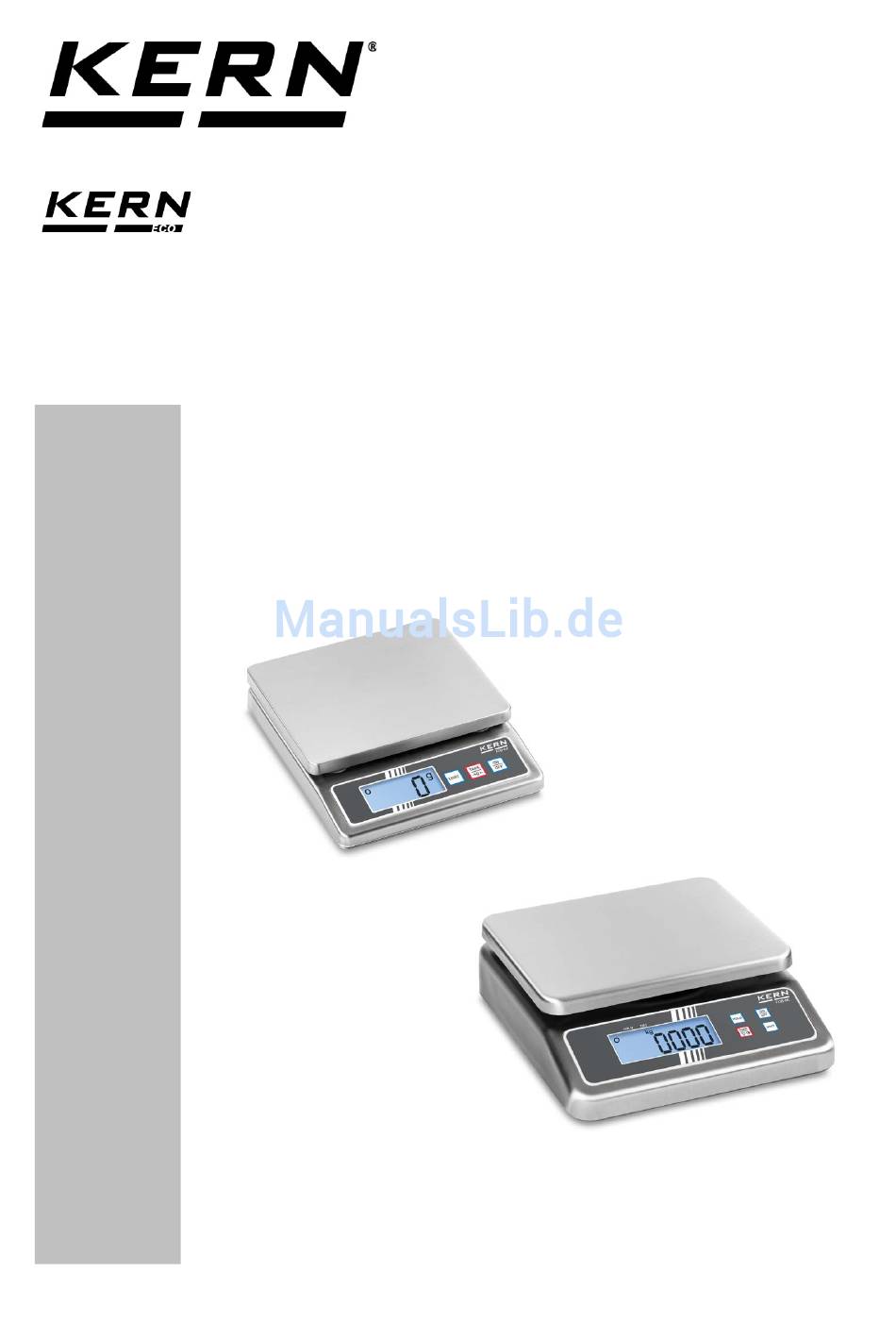

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Kompaktwaage KERN FOB-N Version 1.0 09/2014 FOB-NS FOB-NL FOB-N-BA-d-1410...
-
Seite 2: Inhaltsverzeichnis
KERN FOB-N Version 1.0 09/2014 Betriebsanleitung Kompaktwaage Inhaltsverzeichnis Technische Daten ..................4 Grundlegende Hinweise (Allgemeines) ............6 Bestimmungsgemäße Verwendung ................... 6 Sachwidrige Verwendung ......................6 Gewährleistung ........................... 6 Prüfmittelüberwachung ....................... 7 Grundlegende Sicherheitshinweise ............. 7 Hinweise in der Betriebsanleitung beachten ................7 Ausbildung des Personals ...................... - Seite 3 8.4.1 Wägeeinheiten einstellen ......................22 8.4.2 Automatische Abschaltfunktion „AUTO OFF“ im Stand-by Modus .......... 24 Fehlermeldungen ..................26 Wartung, Instandhaltung, Entsorgung ............26 10.1 Reinigen............................ 26 10.2 Wartung, Instandhaltung ......................26 10.3 Entsorgung ..........................26 Kleine Pannenhilfe ..................27 FOB-N-BA-d-1410...
-
Seite 4: Technische Daten
170 x 150 x 40 Wägeplatte Edelstahl (mm) 120 x 150 x 10 Gewicht kg (netto) 650 g Auto off wählbar: 2, 3, 4, 5, min; off Batterie 9 V Block Netzteil Sekundärspannung 9 V / 100 mA IP-Schutz IP65 FOB-N-BA-d-1410... - Seite 5 Gehäuse (B x T x H) mm 285 x 255 x 90 Wägeplatte Edelstahl (mm) 252 x 200 x 14 Gewicht kg (netto) 3611 g Auto off 2 min Batterie 4 x 1,5 V AA Netzteil Sekundärspannung 9 V / 100 mA IP-Schutz IP67 FOB-N-BA-d-1410...
-
Seite 6: Grundlegende Hinweise (Allgemeines)
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 2.3 Gewährleistung Gewährleistung erlischt bei •... -
Seite 7: Prüfmittelüberwachung
überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditierten DKD- Kalibrierlaboratorium können... -
Seite 8: Auspacken, Aufstellung Und Inbetriebnahme
Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden. 5.2 Auspacken Die Waage vorsichtig aus der Verpackung nehmen und die Waage am vorgesehenen Arbeitsplatz aufstellen. FOB-N-BA-d-1410... -
Seite 9: Aufstellen
5.3 Netzanschluss (optional) Die Waage kann über das optionale Netzgerät betrieben werden. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. 5.4 Batteriebetrieb Batteriedeckel an der Unterseite des Gehäuses abschrauben (s. Abb. 1). -
Seite 10: Erstinbetriebnahme
Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren. 5.7 Justieren Die Justierung sollte mit den empfohlenen Justiergewichten (siehe Kap. 1 „Techn. Daten“) durchgeführt werden. FOB-N-BA-d-1410... - Seite 11 „0“ wird angezeigt Justiergewicht mittig auf die Wägeplatte stellen und drücken, „CAL“ wird angezeigt, gefolgt vom Wert des aufgelegten Justiergewichts. (Beispiel) Justiergewicht abnehmen Die Waage wechselt in den Wägemodus. Die Justierung ist somit erfolgreich abgeschlossen. FOB-N-BA-d-1410...
- Seite 12 Justiergewicht mittig auf die Wägeplatte stellen, Stabilitätsanzeige abwarten und drücken, „CAL“ wird angezeigt, gefolgt vom Wert des aufgelegten Justiergewichts. Justiergewicht abnehmen (Beispiel) Die Waage wechselt in den Wägemodus. Die Justierung ist somit erfolgreich abgeschlossen. FOB-N-BA-d-1410...
-
Seite 13: Bedienungselemente
Einmal drücken und wieder freigeben • Ein-/Ausschalten [ON/OFF] • Justierung aufrufen (Taste gedrückt halten) Im Menü: • Durchlaufen der • Tarieren [TARE] Menüpunkte von oben nach unten • Wägeeinheiten- • Durchlaufen der [UNIT] umschaltung Menüpunkte von links nach rechts • Justierung aufrufen FOB-N-BA-d-1410... -
Seite 14: Modelle Fob-Nl
Im Menü: • Tarieren • Durchlaufen der [TARE] • Anzeigenhinterleuchtung Menüpunkte von (langer Tastendruck) oben nach unten • Wägeeinheiten- • Durchlaufen der [UNIT] umschaltung Menüpunkte von links nach rechts • Justierung aufrufen (3x kurz drücken) • Hold-Funktion aufrufen [HOLD] FOB-N-BA-d-1410... -
Seite 15: Anzeigenübersicht
6.2 Anzeigenübersicht 6.2.1 Modelle FOB-NS: Anzeige Beschreibung g, lb, oz, ozt, dwt Anzeige Wägeeinheiten Stabilitätsanzeige 6.2.2 Modelle FOB-NL: Anzeige Beschreibung g, lb, oz, ozt, dwt Anzeige Wägeeinheiten Stabilitätsanzeige HOLD Anzeige Holdfunktion Anzeige Nettogewicht FOB-N-BA-d-1410... -
Seite 16: Betrieb
Sollte die Waage, trotz entlasteter Waagschale nicht ganz genau „0“ anzeigen, („L“-Modelle) bzw. („S“-Modelle) drücken. Die Waage geht zurück auf „0“ Wägegut auflegen. Warten, bis die Stabilitätsanzeige erscheint. (Beispiel) Wägeresultat ablesen. Zum Abschalten der Waage kurz drücken. FOB-N-BA-d-1410... -
Seite 17: Tarieren
Das Nettogewicht des Wägegutes wird angezeigt. (Beispiel FOB-NS) Bei L-Modellen erscheint ein Dreieck unterhalb des NET-Symbols. (Beispiel FOB-NL) 7.3 Wägeeinheitenumschaltung Die Waage kann je nach Anforderung in verschiedene Einheiten umgeschaltet werden. Diese werden im Menü eingestellt. Im Wägemodus mit zwischen den eingestellten Einheiten wechseln. FOB-N-BA-d-1410... -
Seite 18: Holdfunktion (Nur „L"-Modelle)
Während dieser Zeit wird ein Mittelwert erfasst. Das Dreieck hört auf zu blinken, die Stabilitätsanzeige erscheint und der ermittelte (Beispiel) Gewichtswert wird angezeigt. Durch Drücken von kehrt die Waage in den Wägemodus zurück. Das Dreieck erlischt. FOB-N-BA-d-1410... -
Seite 19: Hinterleuchtung Der Anzeige (Nur „L"-Modelle)
(Beispiel) Durch Drücken von kehrt die Waage in den Wägemodus zurück. Das Dreieck erlischt. 7.5 Hinterleuchtung der Anzeige (nur „L“-Modelle) Die Waage besitzt die Möglichkeit die Hinterleuchtung der Anzeige Ein- bzw. Auszuschalten. Hierfür für ca. 3 sec. drücken. FOB-N-BA-d-1410... -
Seite 20: Da Menü
Das Menü wird aufgerufen, indem im Wägemodus für ca. 3 Sekunden gedrückt wird. 8.2 Navigation im Menü Taste Richtung im Menü Beschreibung • Durchlaufen der Menüpunkte von oben nach unten („L“-Modelle) • Auswahl bestätigen („S“-Modelle) • Durchlaufen der Menüpunkte von links nach rechts FOB-N-BA-d-1410... -
Seite 21: Menü-Übersicht
8.3 Menü-Übersicht 8.3.1 Modelle FOB-NS: nicht dokumentiert 8.3.2 Modelle FOB-NL: FOB-N-BA-d-1410... -
Seite 22: Einstellungen Im Menü
Wägeeinheit „g“ wird angezeigt Mit zu der gewünschten Einheit wechseln (Beispiel) bzw. drücken, „OFF“ wird angezeigt Mit nach „On“ wechseln (Beispiel) bzw. drücken, die ausgewählte Einheit wird angezeigt und ist somit eingestellt. (Beispiel) FOB-N-BA-d-1410... - Seite 23 „CAP.“ wird angezeigt drücken, „End“ wird angezeigt Mit bzw. zurück in den Wägemodus Mit zwischen den eingestellten Einheiten wechseln Um die Anzeige von Einheiten abzuschalten, wie oben beschrieben vorgehen und ausgewählte Einheit auf „Off“ setzen. FOB-N-BA-d-1410...
-
Seite 24: Automatische Abschaltfunktion „Auto Off" Im Stand-By Modus
Einstellung auswählen: 120s = Auto off nach 120 Sekunden 180s = Auto off nach 180 Sekunden 240s = Auto off nach 240 Sekunden 300s = Auto off nach 300 Sekunden OFF = Auto off ausgeschaltet FOB-N-BA-d-1410... - Seite 25 drücken, „CAP“ wird angezeigt erneut drücken, „End“ wird angezeigt Mit bzw. kehrt die Waage zurück in den Wägemodus. Die Einstellung ist gespeichert. Die Auto off-Funktion ist nur im Batteriebetrieb möglich. Im Netzbetrieb ist diese Funktion abgeschaltet. FOB-N-BA-d-1410...
-
Seite 26: Fehlermeldungen
Keine Metallbürsten oder Putzschwämme aus Stahlwolle verwenden, da dies Oberflächenkorrosion verursacht. Verschüttetes Wägegut sofort entfernen. 10.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 10.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem... -
Seite 27: Kleine Pannenhilfe
• Es herrschen starke Temperaturschwankungen. • Die Anwärmzeit wurde nicht eingehalten. • Elektromagnetische Felder / Statische Aufladung (anderen Aufstellort wählen / falls möglich, störendes Gerät ausschalten ) Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen. FOB-N-BA-d-1410... - Seite 28 Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen. Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne. Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbraucher üblicherweise entledigen. FOB-N-BA-d-1410...
