- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Tischwaage KERN FCB Typ FCB_A Version 2.0 2017-07 FCB-BA-d-1720...
-
Seite 2: Inhaltsverzeichnis
KERN FCB Typ FCB_A Version 2.0 2017-07 Betriebsanleitung Kompaktwaage Inhaltsverzeichnis Technische Daten ..................4 Konformitätserklärung .................. 6 Geräteübersicht ..................... 7 Tastaturübersicht ........................7 Grundlegende Hinweise (Allgemeines) ............8 Bestimmungsgemäße Verwendung ..................8 Sachwidrige Verwendung ......................8 Gewährleistung ......................... 8 Prüfmittelüberwachung ......................8 Grundlegende Sicherheitshinweise ............. - Seite 3 Basisbetrieb ....................13 Einschalten ............................13 Ausschalten ............................13 Wägen ..............................13 Tarieren..............................13 PRE-TARE-Funktion ..........................14 Plus/Minus-Wägungen ........................15 Stückzählen ............................15 Netto-Total-Wägungen ........................16 Prozent-bestimmung ........................... 17 Menü ......................18 Navigation im Menü ........................ 18 Menü-Übersicht ........................21 Beschreibung einzelner Menüpunkte ...................
-
Seite 4: Technische Daten
Technische Daten KERN (Typ) FCB 3K-4A FCB 6K-4A Markenbezeichnung FCB 3K0.1 FCB 6K0.5 Ablesbarkeit (d) 0.1 g 0.5 g Wägebereich (Max) 2.6 kg 6 kg Tarierbereich (subtraktiv) 3 kg 6 kg Reproduzierbarkeit 0.1 g 0.5 g Linearität 0.3 g 1.5 g Mindeststückgewicht bei... - Seite 5 KERN (Typ) FCB 8K-4A FCB 10K3A Markenbezeichnung FCB 8K0.1 FCB 12K1 Ablesbarkeit (d) 0.1 g Wägebereich (Max) 8 kg 12 kg Tarierbereich (subtraktiv) 8 kg 12 kg Reproduzierbarkeit 0.1 g Linearität 0.3 g Mindeststückgewicht bei 0.2 g Stückzählung Anwärmzeit 2 Stunden 30 Minuten Referenzstückzahlen...
-
Seite 6: Konformitätserklärung
KERN (Typ) FCB 20K-3A FCB 30K-3A Markenbezeichnung FCB 24K2 FCB 30K1 Ablesbarkeit (d) Wägebereich (Max) 24 kg 30 kg Tarierbereich (subtraktiv) 24 kg 30 kg Reproduzierbarkeit Linearität Mindeststückgewicht bei Stückzählung Anwärmzeit 30 Minuten 30 Minuten Referenzstückzahlen 5, 10, 20, 25, 50 bei Stückzählung... -
Seite 7: Geräteübersicht

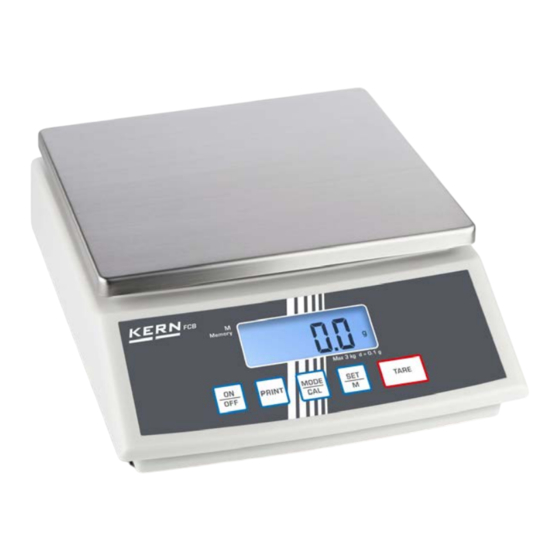

3 Geräteübersicht Pos. Bezeichnung Wägeplatte Anzeige Tastatur 3.1 Tastaturübersicht Taste Bezeichnung Funktion • Wägedaten über Schnittstelle übermitteln PRINT-Taste • Menü aufrufen (Taste gedrückt halten, bis UNIT erscheint) • Einstellungen im Menü bestätigen SET-Taste • Speichern und Menü verlassen • Menüpunkte anwählen •... -
Seite 8: Grundlegende Hinweise (Allgemeines)
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkredi- tiertem DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 9: Grundlegende Sicherheitshinweise
5.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 5.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden 6 Transport und Lagerung 6.1 Kontrolle bei Übernahme... -
Seite 10: Auspacken/Aufstellen
• Transportsicherung • Netzgerät • Arbeitsschutzhaube • Betriebsanleitung 7.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN-Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. FCB-BA-d-1720... -
Seite 11: Batteriebetrieb / Akkubetrieb ( Optional )
7.5 Anschluss von Peripheriegeräten Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt- stelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt. FCB-BA-d-1720... -
Seite 12: Erstinbetriebnahme
7.6 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap.1 ) erreicht haben. Die Waa- ge muss für diese Anwärmzeit an die Stromversorgung ( Netzanschluss, Akku oder Batterie ) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. -
Seite 13: Basisbetrieb
8 Basisbetrieb ON-Taste drücken. Einschalten Die Waage führt einen Selbsttest durch. Sobald die Ge- wichtsanzeige erscheint, ist die Waage wägebereit. O F F 8888 OFF-Taste drücken, die Anzeige erlischt Ausschalten O F F Wägegut auflegen Wägen Stillstandskontrolle abwarten, nach erfolgter Stillstands- kontrolle wird rechts im Display die Wägeeinheit (z. -
Seite 14: Pre-Tare-Funktion
Wägegut einwiegen, das Nettogewicht wird angezeigt. 47.2 Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponen- ten zu einer Mischung (Zuwiegen). Die Grenze ist dann er- reicht, wenn der gesamte Wägebereich ausgelastet ist. Nach Abnehmen des Wägebehälter erscheint das Gewicht des Wägebehälter als Minus-Anzeige. -
Seite 15: Plus/Minus-Wägungen
Zum Beispiel zur Stückgewichtskontrolle, Fertigungskontrolle Plus/Minus- usw. Wägungen Sollgewicht auf die Wägeplatte stellen und mit TARE-Taste tarieren. TA R E Sollgewicht abnehmen Prüflinge nacheinander auf die Wägeplatte stellen, jeweilige Abweichung zum Sollgewicht wird vorzeichenrichtig nach „+“ und „-“ angezeigt. Nach dem gleichen Verfahren können auch gewichtsglei- che Packungen, bezogen auf ein Sollgewicht, hergestellt werden. -
Seite 16: Netto-Total-Wägungen
• Zurück in den Wägemodus MODE-Taste drücken. • Fehlermeldung „Er 1“ Mindeststückgewicht unterschritten, siehe Kap. 1 „Techni- sche Daten“. MODE-Taste drücken und Referenzbildung er- neut starten. • Tarieren Tarabehälter können auch bei der Stückzählung verwendet werden. Vor Beginn der Stückzählung Tarabehälter mit TARE- Taste austarieren. -
Seite 17: Prozent-Bestimmung
Die Prozentbestimmung ermöglicht die Gewichtsanzeige in Prozent- Prozent, bezogen auf ein Referenzgewicht, das 100 % ent- bestimmung spricht. Im Wägemodus MODE-Taste wiederholt drücken, bis [100 %] angezeigt wird. M O D E C A L Referenzgewicht, das 100 % entspricht auflegen. ... -
Seite 18: Menü
9 Menü 9.1 Navigation im Menü Einstieg ins Menü P R IN T Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird. Vn� T Menüpunkte anwählen Vn� T Mit der MODE-Taste lassen sich die ein- M O D E C A L zelnen Menüpunkte der Reihe nach an- wählen. - Seite 19 2. Einstellung mehrerer Menüpunkte ändern Angewählten Menüpunkt mit SET-Taste S E T PR� bestätigen, die aktuelle Einstellung wird angezeigt. RE CR� M O D E Mit der MODE-Taste Einstellung ändern. C A L Pl PC� TA R E E� T TARE-Taste drücken „Exit“...
- Seite 20 Speichern/verwerfen und Menü verlassen E� T S E T STQRE Entweder Speichern Durch Drücken der SET-Taste (Ja) die S E T vorgenommenen Änderungen abspei- chern. Die Waage kehrt automatisch in den Wägemodus zurück. oder Verwerfen P R IN T Zum Verwerfen der Änderungen PRINT- Taste (Nein) drücken.
-
Seite 21: Menü-Übersicht
9.2 Menü-Übersicht Funktionsbeschreibung Funktion Parameter Beschreibung der Auswahlmöglichkeiten Wägeeinheiten- UNIT Gramm umschaltung Kilogramm (modellabhängig) (siehe Kap. 9.3) Pound Unze Troy Unze Tael Hongkong Tael Taiwan Grain(modellabhängig) Pennyweight (modellabhängig) Momme Tola Carat (modellabhängig) Frei wählbarer Faktor Datenübertragungs- Datenausgabe über Fernsteuer- rE CR* modus (siehe Kap. - Seite 22 Baudrate bAUd 19200 9600* (siehe Kap. 9.4) 4800 2400 1200 Auto off Automatische Abschaltfunktion nach 3 min ohne Laständerung ein (Batteriebetrieb), siehe Automatische Abschaltfunktion Kap. 7.4 nach 3 min ohne Laständerung aus Auto Zero (siehe Kap. 9.3) Auswahl Justiergewicht (siehe Kap. 9.3) *modellabhängig Filterfunktion StAbiL...
-
Seite 23: Beschreibung Einzelner Menüpunkte
9.3 Beschreibung einzelner Menüpunkte Wägeeinheiten Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. Vn� T SET-Taste drücken, die eingestellte Einheit wird angezeigt. Mit der MODE-Taste kann zwischen den verschiedenen Einhei- ten (siehe nachfolgendeTabelle) gewählt werden. ... -
Seite 24: Dosierung Und Zero-Tracking
Dosierung und Mit der Auto-Zero-Funktion werden kleine Gewichtsschwankun- Zero-tracking gen automatisch tariert. Werden kleine Mengen vom Wägegut entnommen oder zuge- führt, so können durch die in der Waage vorhandene „Stabilitäts- kompensation“ falsche Wägeergebnisse angezeigt werden! (Bei- spiel: Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter). -
Seite 25: Auswahl Justiergewicht
Auswahl Bei der Modellreihe KERN FCB kann das Justiergewicht aus Justiergewicht drei/vier vorgegebenen Nennwerten (ca.1/3; 2/3; Max) gewählt werden (siehe nachfolgende Tabelle, Werkseinstellung grau un- terlegt). Um messtechnisch hochwertige Wägeergebnisse zu er- langen, ist die Auswahl eines möglichst hohen Nennwertes zu empfehlen. -
Seite 26: Filter
Filter Unter diesem Menüpunkt kann die Waage an bestimmte Um- gebungsbedingungen und Messzwecke angepasst werden. nur Modell: FCB 8K-4A Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird. MODE-Taste wiederholt drücken bis „StAbiL“ angezeigt wird. (Beispiel) Mit SET-Taste bestätigen, die aktuelle Einstellung wird an- gezeigt. -
Seite 27: Hinterleuchtung Der Anzeige
Hinterleuchtung der Anzeige Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] an- gezeigt wird. MODE-Taste wiederholt drücken bis „bl“ angezeigt wird. Vn� T Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen. bl on Hinterleuchtung Kontrastreiche Anzeige, die... -
Seite 28: Rücksetzen Auf Werkseinstellung
Zeitspanne 3 Sekunden Zeitspanne 5 Sekunden Zeitspanne 10 Sekunden Zeitspanne 15 Sekunden Tierwägung nicht aktiv Auswahl mit SET-Taste bestätigen. Wägegut (Tier) auf die Wägeplatte stellen und SET-Taste betä- tigen. In der Anzeige läuft ein „Countdown“. Der Mittelwert der Wägeresultate wird angezeigt und bleibt in der Anzeige stehen. -
Seite 29: Schnittstellenparameter
9.4 Schnittstellenparameter Die Datenausgabe erfolgt über Schnittstelle RS 232 C. Allgemeines Voraussetzung für die Datenübertragung zwischen Waage und einem Peripheriege- rät (z.B. Drucker, PC ...) ist, dass beide Geräte auf dieselben Schnittstellenparameter (z.B. Baudrate, Übertragungsmodus ...) eingestellt sind. Datenübertragungs- modus ... -
Seite 30: Druckausgabe
Druckausgabe Mit dieser Funktion wird selektiert, welche Daten über die RS232C gesendet werden (gilt nicht für der Datenübertragungsmodus BAPr ). Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. MODE-Taste wiederholt drücken bis „LAPr“ angezeigt wird. Vn� T ... -
Seite 31: Baudrate
Baudrate wählbar auf 1200, 2400, 4800 , 9600 und 19200 Baud Miniatur-Stecker notwendig (9 pol D-Sub) Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechen- den KERN- Schnittstellenkabel (max. 2m) sichergestellt 10.2 Pinbelegung der Waagenausgangsbuchse Frontansicht:... -
Seite 32: Beschreibung Des Datentransfers
10.3 Beschreibung des Datentransfers Pr PC: PRINT-Taste drücken, bei stabilem Gewicht wird das Format aus LAPR übertragen. a. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe 10 11 12 13 14 15 16 17 CR LF b. Format im Fehlerfall AU Pr: Sobald der Wägewert stabil ist, wird das Format aus LAPR automatisch übertragen. - Seite 33 rE Cr: Fernsteuerkommandos s/w/t werden von der Fernsteuereinheit zu der Waage als ASCII-Code gesendet. Nachdem die Waage die s/w/t-Kommandos erhalten hat, sendet sie die nachfolgenden Daten. Dabei ist zu beachten, dass die folgenden Fernsteuerkommandos ohne nachfol- gendes CR LF gesendet werden müssen. Funktion: Stabiler Wägewert für das Gewicht wird über RS232- Schnittstelle gesendet...
-
Seite 34: Ausgabe Auf Barcode-Drucker
Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN zuvor die entsprechende Software aufgespielt werden. Der Zebra-Drucker und die Waage sind im ausgeschalteten Zustand mit dem mitge- lieferten Schnittstellenkabel zu verbinden. -
Seite 35: Kleine Pannenhilfe
12 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •...
