Elektrischer Anschluss

Die Dunstabzugshaube darf nur an eine
vorschriftsmäßig installierte Schutzkontakt-
steckdose angeschlossen werden.
Die Schutzkontaktsteckdose möglichst im
Bereich der Kaminverblendung anbringen.
q Die Schutzkontaktsteckdose sollte über
einen eigenen Stromkreis angeschlos-
sen sein.
q Ist die Schutzkontaktsteckdose nach
der Montage der Dunstabzugshaube
nicht mehr zugänglich, muss eine
Trennvorrichtung wie beim
Festanschluss vorhanden sein.
Bei erforderlichem Festanschluss:
Die Dunstabzugshaube darf in jedem Fall
nur durch einen beim zuständigen
Elektrizitäts-Versorgungsunternehmen
eingetragenen Elektro-Installateur
angeschlossen werden.
Installationsseitig ist eine Trennvorrichtung
vorzusehen. Als Trennvorrichtung gelten
Schalter mit einer Kontaktöffnung von mehr
als 3 mm und allpoliger Abschaltung. Dazu
gehören LS-Schalter und Schütze.
몇
Wenn die Anschlussleitung dieses
Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person
ersetzt werden, um Gefährdung zu
vermeiden.
Elektrische Daten:
Sie sind auf dem Typenschild nach
Abnahme der Filterrahmen – im Innenraum
des Gerätes – zu finden.
몇
Bei Reparaturen die Dunstabzugs-
haube generell stromlos machen.
Länge der Anschlussleitung: 1,30 m.
Diese Dunstabzugshaube entspricht den
EG-Funkentstörbestimmungen.

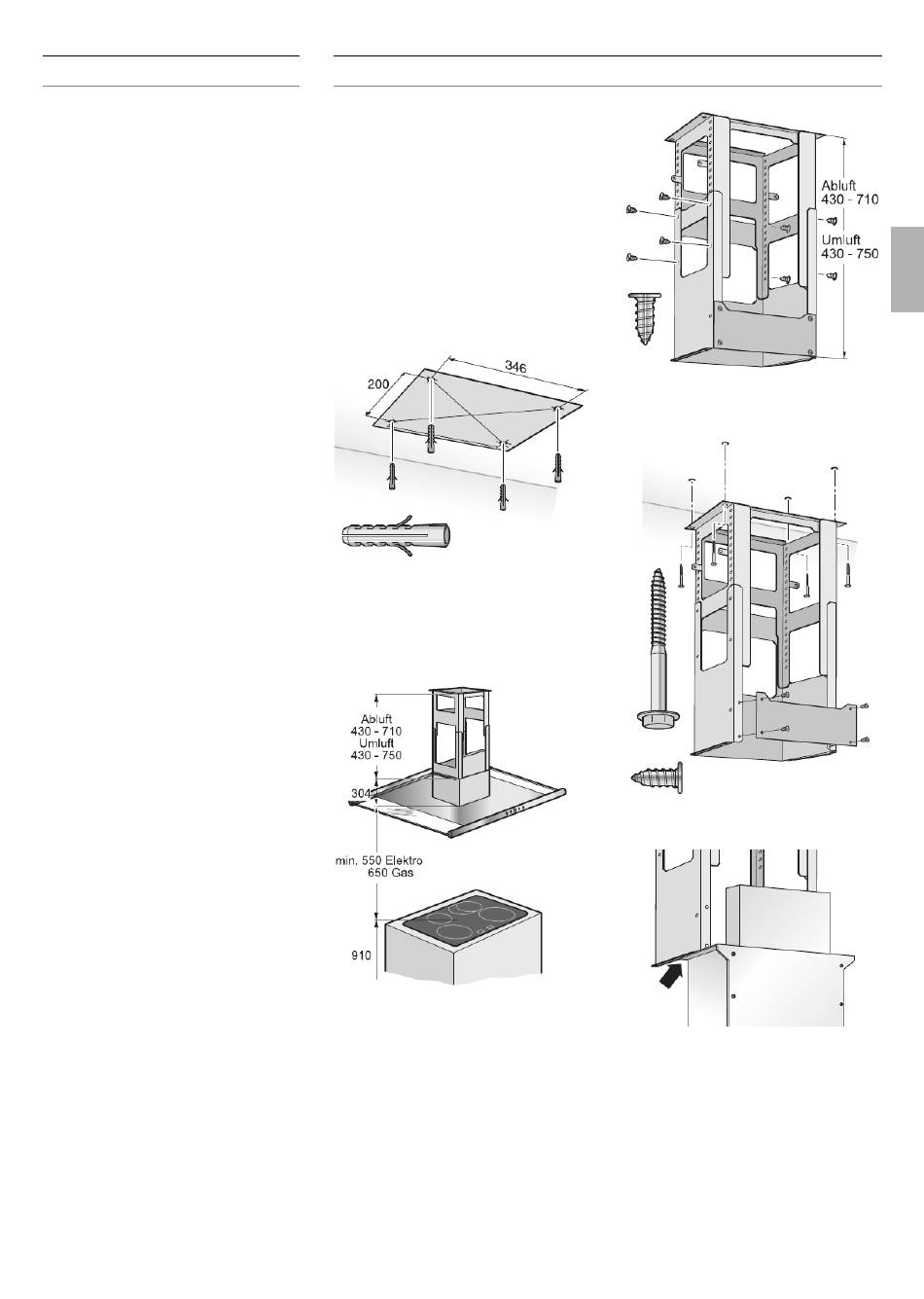

Einbauen
Die Dunstabzugshaube ist zur Montage
an die Küchendecke oder eine stabile
abgehängte Decke vorgesehen.
몇
Auf Mindestabstand Kochstelle –
Dunstabzugshaube von
550 mm
Elektro-Kochstellen bzw.
650 mm
Kochstellen achten.
1. An der Decke den Mittelpunkt der
Dunstabzugshaube anzeichnen.
2. Mit Hilfe der Schablone Positionen für
die Schrauben an der Decke
anzeichnen.
3 . 4 Löcher 8 mm bohren und Dübel
l
deckenbündig eindrücken.
4. Die Gesamthöhe des Tragegestelles
festlegen.
– Ergibt sich aus der Deckenhöhe, der
Sockelhöhe und den entsprechenden
Abständen zwischen Kochmulde und
Dunstabzugshaube.
5. Ober- und Unterteil des Tragegestelles
in der festgelegten Gesamthöhe mit
8 Schrauben zusammenschrauben.
bei
bei Gas-
6 . Tragegestell mit 4 Schrauben an die
Decke schrauben.
7. Blende entfernen.
08. Dunstabzugshaube über die Montage-
hilfen am Tragegestell einschieben.
09. Dunstabzugshaube mit dem Tragegestell
verschrauben und die Blende wieder
anschrauben.
