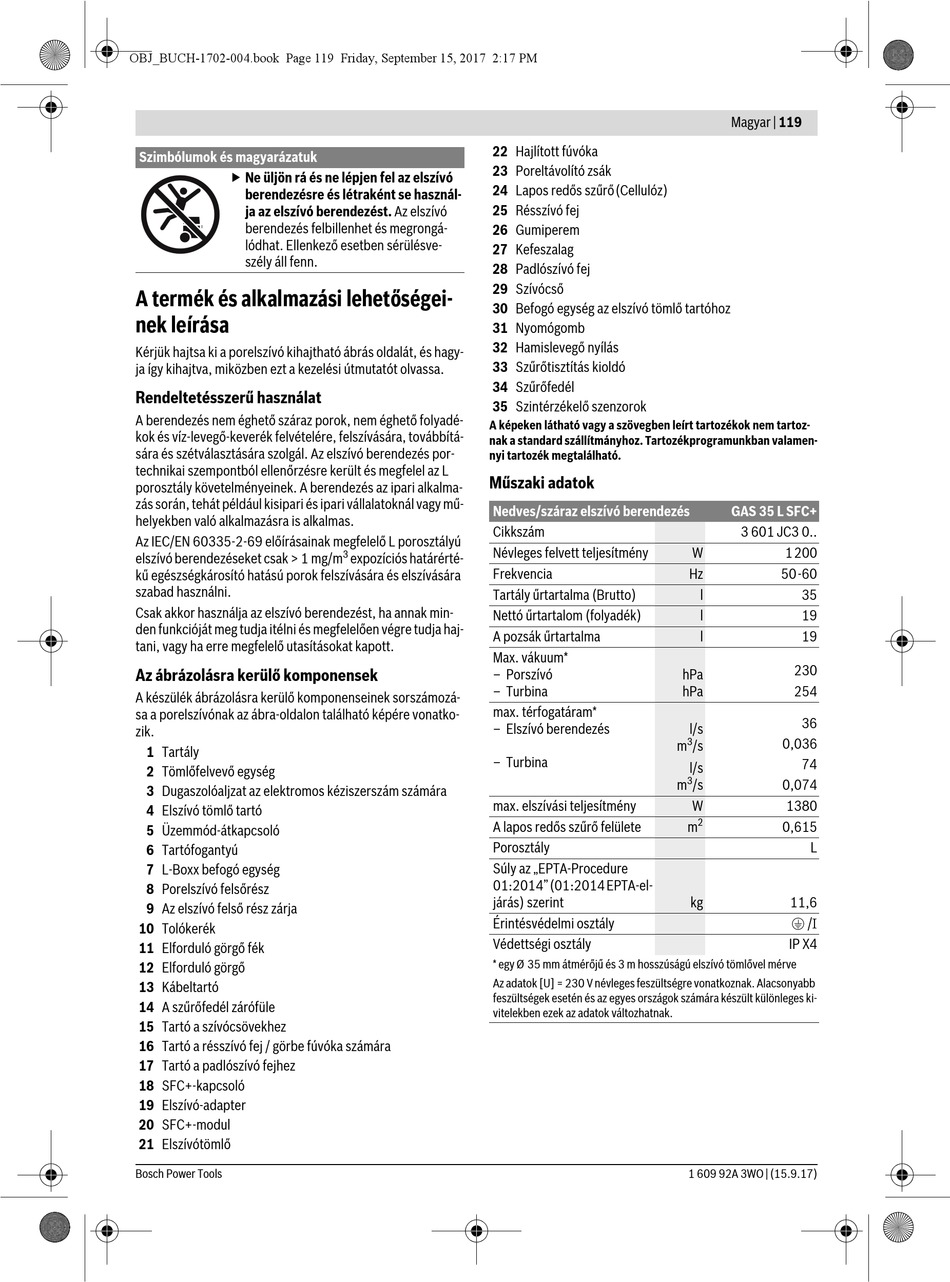

Szimbólumok és magyarázatuk
 Ne üljön rá és ne lépjen fel az elszívó
berendezésre és létraként se használ-
ja az elszívó berendezést. Az elszívó
berendezés felbillenhet és megrongá-
lódhat. Ellenkező esetben sérülésve-
szély áll fenn.
A termék és alkalmazási lehetőségei-
nek leírása
Kérjük hajtsa ki a porelszívó kihajtható ábrás oldalát, és hagy-
ja így kihajtva, miközben ezt a kezelési útmutatót olvassa.
Rendeltetésszerű használat
A berendezés nem éghető száraz porok, nem éghető folyadé-
kok és víz-levegő-keverék felvételére, felszívására, továbbítá-
sára és szétválasztására szolgál. Az elszívó berendezés por-
technikai szempontból ellenőrzésre került és megfelel az L
porosztály követelményeinek. A berendezés az ipari alkalma-
zás során, tehát például kisipari és ipari vállalatoknál vagy mű-
helyekben való alkalmazásra is alkalmas.
Az IEC/EN 60335-2-69 előírásainak megfelelő L porosztályú
elszívó berendezéseket csak > 1 mg/m
kű egészségkárosító hatású porok felszívására és elszívására
szabad használni.
Csak akkor használja az elszívó berendezést, ha annak min-
den funkcióját meg tudja itélni és megfelelően végre tudja haj-
tani, vagy ha erre megfelelő utasításokat kapott.
Az ábrázolásra kerülő komponensek
A készülék ábrázolásra kerülő komponenseinek sorszámozá-
sa a porelszívónak az ábra-oldalon található képére vonatko-
zik.
1 Tartály
2 Tömlőfelvevő egység
3 Dugaszolóaljzat az elektromos kéziszerszám számára
4 Elszívó tömlő tartó
5 Üzemmód-átkapcsoló
6 Tartófogantyú
7 L-Boxx befogó egység
8 Porelszívó felsőrész
9 Az elszívó felső rész zárja
10 Tolókerék
11 Elforduló görgő fék
12 Elforduló görgő
13 Kábeltartó
14 A szűrőfedél zárófüle
15 Tartó a szívócsövekhez
16 Tartó a résszívó fej / görbe fúvóka számára
17 Tartó a padlószívó fejhez
18 SFC+-kapcsoló
19 Elszívó-adapter
20 SFC+-modul
21 Elszívótömlő
Bosch Power Tools
22 Hajlított fúvóka
23 Poreltávolító zsák
24 Lapos redős szűrő(Cellulóz)
25 Résszívó fej
26 Gumiperem
27 Kefeszalag
28 Padlószívó fej
29 Szívócső
30 Befogó egység az elszívó tömlő tartóhoz
31 Nyomógomb
32 Hamislevegő nyílás
33 Szűrőtisztítás kioldó
34 Szűrőfedél
35 Szintérzékelő szenzorok
A képeken látható vagy a szövegben leírt tartozékok nem tartoz-
nak a standard szállítmányhoz. Tartozékprogramunkban valamen-
nyi tartozék megtalálható.
Műszaki adatok
Nedves/száraz elszívó berendezés
Cikkszám
Névleges felvett teljesítmény
3
expozíciós határérté-
Frekvencia
Tartály űrtartalma (Brutto)
Nettó űrtartalom (folyadék)
A pozsák űrtartalma
Max. vákuum*
– Porszívó
– Turbina
max. térfogatáram*
– Elszívó berendezés
– Turbina
max. elszívási teljesítmény
A lapos redős szűrő felülete
Porosztály
Súly az „EPTA-Procedure
01:2014" (01:2014 EPTA-el-
járás) szerint
Érintésvédelmi osztály
Védettségi osztály
* egy Ø 35 mm átmérőjű és 3 m hosszúságú elszívó tömlővel mérve
Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Alacsonyabb
feszültségek esetén és az egyes országok számára készült különleges ki-
vitelekben ezek az adatok változhatnak.
Magyar | 119
GAS 35 L SFC+
3 601 JC3 0..
W 1200
Hz 50-60
l 35
l 19
l 19
230
hPa
hPa 254
36
l/s
3 0,036
m /s
74
l/s
3
m /s 0,074
W 1380
2
m 0,615
L
kg 11,6
/I
IP X4
