Bambu Lab A2L Schnellstartanleitung
Verwandte Anleitungen für Bambu Lab A2L
Inhaltszusammenfassung für Bambu Lab A2L
- Seite 1 Bambu Lab Schnellstart-Anleitung Bitte lesen Sie die gesamte Anleitung durch, bevor Sie das Produkt verwenden. Sicherheitshinweis: Schließen Sie das Gerät erst nach Abschluss der Montage an die Stromversorgung an. PF005-L...
- Seite 2 Videoanleitung Scannen Sie den QR-Code, um ein Schri-für-Schri Video anzuse- hen und schnell loszulegen. bambulab.com/a2l-quick-start Bambu Handy und Bambu Studio herunterladen Scannen Sie den QR-Code, um Bambu Handy herunterzuladen, oder besuchen Sie den unten stehenden Link, um Bambu Studio herun- terzuladen.
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. Vor Gebrauch lesen......................4 2. Vorstellung der Druckerkomponenten................5 3. Werkzeugkopfkomponenten Vorstellung................. 7 4. Enthaltenes Zubehör......................8 5. Verpackung entfernen....................10 6. Heizbett sichern......................13 7. Montage von Basisgehäuse und Rahmen................ 14 8. Entfernen der oberen Y-Achsen-Abdeckung..............16 9. Basisgehäuse sichern..................... 18 10. Y-Achsen-Linearführung schmieren................19 11. Obere Y-Achsen-Abdeckung installieren............... 20 12. Anschluss des Z-Achsen-Motorkabels................ - Seite 4 Inhalt 18. PTFE-Schlauchkupplung verwenden................29 19. Externe Spule installieren (für Nutzung ohne AMS)............. 30 20. Stromkabel einstecken und einschalten...............31 21. Netzwerkeinstellungen....................32 22. Drucker verbinden – Bambu Handy................33 23. Drucker verbinden – Bambu Studio................34 24. Erster Druck........................35 25. Anmerkungen nach dem Druck..................36 26. Regelmäßige Wartung....................37 27. Drucker Spezifikationen....................38 28. Technischer Support....................
-
Seite 5: Vor Gebrauch Lesen
1. Vor Gebrauch lesen Um Sicherheit und optimale Leistung zu gewährleisten, befolgen Sie bitte die folgenden Richt- linien: Stellen Sie sicher, dass die Betriebsspannung des Druckers mit den angegebenen Anfor- • derungen übereinstimmt, um Schäden oder Sicherheitsrisiken zu vermeiden. Dies kann auf dem Etikett neben der Kaltgerätebuchse überprüft werden. -
Seite 6: Vorstellung Der Druckerkomponenten

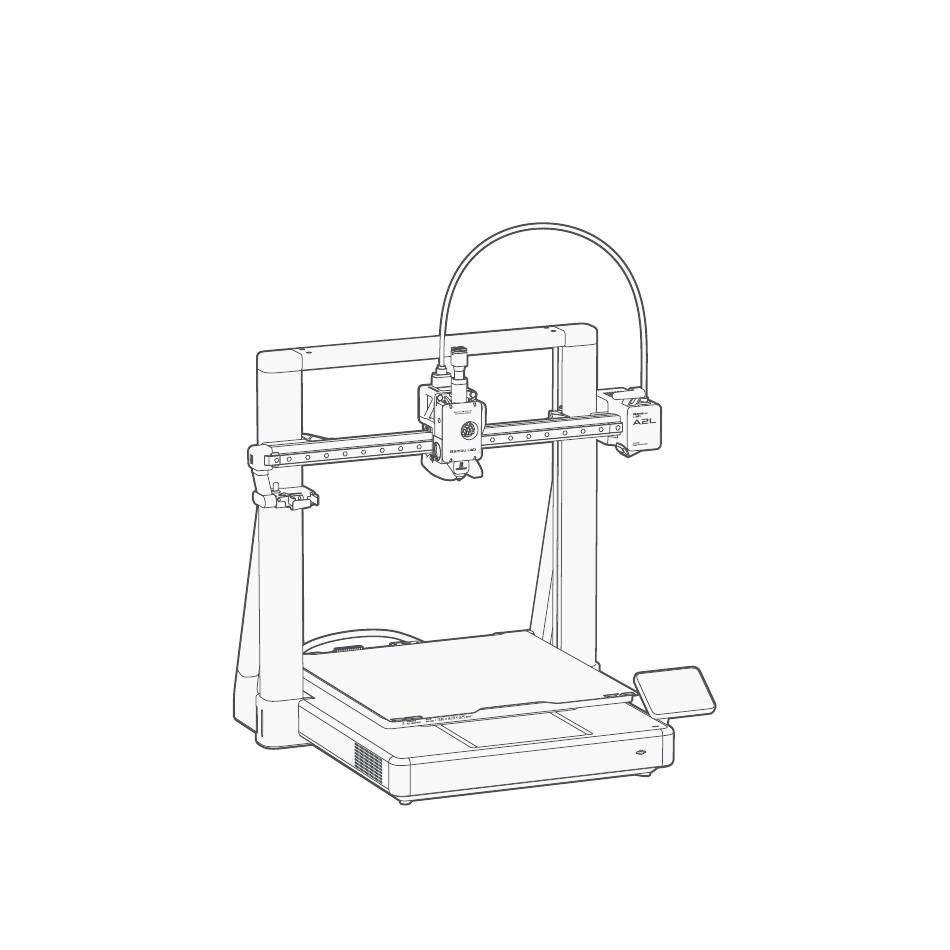

2. Vorstellung der Druckerkomponenten Abbildung 1 1) Druckerrahmen 5) X-Achsen-Motorabdeckung 2) Werkzeugkopf 6) Kamera 3) Heizbett 7) Touchscreen 4) Werkzeugkopfkabel 8) Micro-SD-Karte... - Seite 7 2. Vorstellung der Druckerkomponenten Abbildung 2 1) Integriertes Kabel 3) Reinigungswischer 2) Z-Achsen-Motorabdeckung 4) Obere Y-Achsen-Abdeckung...
-
Seite 8: Werkzeugkopfkomponenten Vorstellung
3. Werkzeugkopfkomponenten Vorstellung 1) Werkzeugkopf Filamenteinlass 4) Filamentschneider 2) Hotend-Lüfter 5) Hotend 3) Werkzeugkopf Frontabdeckung 6) Bauteillüfter... -
Seite 9: Enthaltenes Zubehör
4. Enthaltenes Zubehör 1) A2L Basisgehäuse 2) A2L Druckerrahmen 3) Spulenhalter 4) Reinigungswischer 5) Stromkabel 6) Druckplatte 7) Reinigungsnadel 8) Schaberklinge 10) PTFE-Schlauch- 11) Z-Achsen-Mo- 9) Filamentschneider 12) Silikon-Fußpolster kupplung torabdeckung 16) Innensechs- kantschlüssel H1.5 13) Schaum- 14) PTFE-Schläuche 15) Filament-Probe stoff-Fußpolster... - Seite 10 4. Enthaltenes Zubehör 17) Schmier- fett & Schmieröl...
-
Seite 11: Verpackung Entfernen
5. Verpackung entfernen Verpackung und Schrauben für Versand aufbewahren. 1) Öffnen Sie die Verpackungsbox, reißen Sie den feuchtigkeitsbeständigen Beutel auf und entnehmen Sie alle Zubehörteile nacheinander, einschließlich derer, die in den Schaumstoff eingebettet sind, und legen Sie sie ordentlich zur Seite. Warnung: Wenn Sie das Basisgehäuse herausnehmen, stützen Sie es mit beiden Händen an der linken und rechten Seite ab und heben Sie es heraus. - Seite 12 5. Verpackung entfernen 2) Stellen Sie das Basisgehäuse auf eine ebene Fläche. 3) Schneiden Sie die Kabelbinder durch und entfernen Sie den grün markierten Schaumstoff um das Basisgehäuse.
- Seite 13 5. Verpackung entfernen ④ ⑤ 4) Halten Sie das Heizbett mit der Hand fest und entfernen Sie den Schaumstoff hinter dem Heizbett. 5) Lesen Sie das Warnetikett sorgfältig durch und entfernen Sie es dann vom Heizbett.
-
Seite 14: Heizbett Sichern
6. Heizbett sichern × Richten Sie die Schraubenlöcher am Heizbett mit denen am Y-Achsen-Schlitten aus. Verwen- den Sie dann einen H2.0 Innensechskantschlüssel, um die 4 Schrauben für das Heizbett einzu- setzen und festzuziehen, um es zu sichern. Warnung: Drehen Sie das Heizbett während der Installation nicht um. Stellen Sie sicher, dass das Kabel nicht verdreht ist. -
Seite 15: Montage Von Basisgehäuse Und Rahmen
7. Montage von Basisgehäuse und Rahmen ① 1) Stellen Sie, wie in der Abbildung gezeigt, den Rahmen vertikal auf den Tisch, sodass der Werkzeugkopf zu Ihnen zeigt. - Seite 16 7. Montage von Basisgehäuse und Rahmen ③ ④ ② 2) Halten Sie das integrierte Kabel fest und neigen Sie das Basisgehäuse um etwa 45°, um es durch den Rahmen zu führen. 3) Richten Sie das integrierte Kabel auf die dreieckige Aussparung aus. Stellen Sie sicher, dass es keine anderen Komponenten berührt.
-
Seite 17: Entfernen Der Oberen Y-Achsen-Abdeckung
8. Entfernen der oberen Y-Achsen-Abdeckung ③ ① ② 1) Führen Sie das integrierte Kabel durch die dreieckige Aussparung des Rahmens und legen Sie es ordentlich zur Seite. 2) Schieben Sie das Heizbett vollständig an das vordere Ende. - Seite 18 8. Entfernen der oberen Y-Achsen-Abdeckung ③ ④ 3) Heben Sie das hintere Ende der oberen Y-Achsen-Abdeckung nach oben an. 4) Ziehen Sie die obere Y-Achsen-Abdeckung vorsichtig heraus.
-
Seite 19: Basisgehäuse Sichern
9. Basisgehäuse sichern Nehmen Sie die 10 Schrauben für das Basisgehäuse aus der Zubehörbox und verwenden Sie ei- nen H2.0 Innensechskantschlüssel, um sie in den grün markierten Löchern zu montieren und die Basis zu sichern. -
Seite 20: Y-Achsen-Linearführung Schmieren
10. Y-Achsen-Linearführung schmieren ① ③ ② 1) Nehmen Sie das Schmieröl aus der Zubehörbox und tragen Sie eine kleine Menge entlang der Oberkante der Y-Achsen-Linearführung auf. 2) Verwenden Sie die Spitze der Schmieröltube, um es gleichmäßig über die gekrümmte Ober- fläche der Linearführung zu verteilen. -
Seite 21: Obere Y-Achsen-Abdeckung Installieren
11. Obere Y-Achsen-Abdeckung installieren ③ ① ② 1) Schieben Sie das Heizbett in die Mitte. 2) Richten Sie die vordere Verriegelung der oberen Y-Achsen-Abdeckung an der Montagenut aus und schieben Sie sie vorsichtig an ihren Platz. 3) Drücken Sie das hintere Ende der oberen Y-Achsen-Abdeckung nach unten, um sicherzu- stellen, dass die Verriegelung vollständig eingerastet ist. -
Seite 22: Anschluss Des Z-Achsen-Motorkabels
12. Anschluss des Z-Achsen-Motorkabels ① ② 1) Schließen Sie das Z-Achsen-Motorkabel wie abgebildet an. 2) Nehmen Sie die Z-Achsen-Motorabdeckung aus der Zubehörbox und montieren Sie sie an der vorgesehenen Stelle. -
Seite 23: Anschluss Des Integrierten Kabels
13. Anschluss des integrierten Kabels ① ② 1) Stecken Sie das integrierte Kabel wie abgebildet in die Rückseite der X-Achsen-Motorabde- ckung. 2) Verwenden Sie den H2.0 Innensechskantschlüssel, um die 2 Schrauben für das integrierte Kabel festzuziehen und es zu sichern. Warnung: Stellen Sie sicher, dass das integrierte Kabel nicht verdreht ist. -
Seite 24: Entfernen Der Z-Achsen-Begrenzer
14. Entfernen der Z-Achsen-Begrenzer 1) Verwenden Sie den H2.0 Innensechskantschlüssel, um die 4 Schrauben zu lösen, und ent- fernen Sie dann die 2 Z-Achsen-Begrenzer. 2) Entfernen Sie alle Klebebänder vom Werkzeugkopf und der X-Achsen-Motorabdeckung. -
Seite 25: Reinigungswischer Installieren
15. Reinigungswischer installieren ② ① ③ 1) Bewegen Sie den Werkzeugkopf manuell in die Mitte der Linearführung, um ausreichend Platz für die Installation des Reinigungswischers zu lassen. 2) Nehmen Sie den Reinigungswischer aus dem Zubehör und öffnen Sie seine hintere Abde- ckung. - Seite 26 15. Reinigungswischer installieren ④ ⑤ 4) Nehmen Sie 1 Schraube für den Reinigungswischer aus der Zubehörbox. Verwenden Sie den H2.0 Innensechskantschlüssel, um sie festzuziehen und den Reinigungswischer zu sichern. 5) Schließen Sie das Hall-Sensor-Kabel an den Anschluss des Reinigungswischers an.
- Seite 27 15. Reinigungswischer installieren ⑥ ⑦ 6) Drücken Sie das Kabel in die Nut und richten Sie die Anschlüsse nach links aus. Achten Sie darauf, dass die Kabel den Installationsbereich der hinteren Abdeckung freilassen. 7) Montieren Sie die hintere Abdeckung des Reinigungswischers.
-
Seite 28: Touchscreen Ausklappen
16. Touchscreen ausklappen Klappen Sie den Touchscreen aus. Vergewissern Sie sich, dass der Touchscreen wie in der Ab- bildung gezeigt positioniert ist. -
Seite 29: Druckplatte Installieren
17. Druckplatte installieren Installieren Sie die Druckplatte in der korrekten Ausrichtung, indem Sie die Kanten mit dem Heizbett ausrichten. Warnung: Eine falsche Ausrichtung der Druckplatte kann den Touchscreen beschädigen. Hinweis: Falls Sie die Oberfläche der Druckplatte mit den Händen berührt haben, empfehlen wir, sie zur Gewährleistung der besten Haftungseigenschaften mit heißem Wasser und Reini- gungsmittel zu waschen. -
Seite 30: Ptfe-Schlauchkupplung Verwenden
18. PTFE-Schlauchkupplung verwenden Mit der PTFE-Schlauchkupplung kann der A2L direkt an ein einzelnes AMS, AMS 2 Pro und AMS HT angeschlossen werden. Für den Anschluss mehre- rer AMS-Einheiten oder verschiedener AMS-Modelle besuchen Sie bambu- lab.com/a2l-ams-connection für detaillierte Anleitungen. -
Seite 31: Externe Spule Installieren (Für Nutzung Ohne Ams)
19. Externe Spule installieren (für Nutzung ohne AMS) 1) Installieren Sie den Spulenhalter. 2) Verbinden Sie wie abgebildet einen beliebigen Filamenteinlass am Werkzeugkopf mit einem PTFE-Schlauch. 3) Hängen Sie eine Filamentspule an den Spulenhalter. Führen Sie anschließend das Filament in den PTFE-Schlauch ein und schieben Sie es so weit, bis es den Extruder erreicht und nicht mehr weiterbewegt werden kann. -
Seite 32: Stromkabel Einstecken Und Einschalten
20. Stromkabel einstecken und einschalten 1) Stecken Sie das Stromkabel ein und schalten Sie den Drucker über den Netzschalter auf der Rückseite ein. 250 mm (9.8 in) 2) Bitte lassen Sie einen Sicherheitsabstand von 250 mm hinten und 120 mm vorne. 120 mm (4.7 in) Warnung: Stellen Sie sicher, dass die Kabel nicht verheddert oder gekreuzt sind, da dies den normalen Betrieb des Geräts beeinträchtigen kann. -
Seite 33: Netzwerkeinstellungen
21. Netzwerkeinstellungen 1) Folgen Sie den Anweisungen, bis Sie die- 2) Wählen Sie Ihr bevorzugtes Netzwerk se Anzeige sehen. Tippen Sie auf "WLAN aus. auswählen", um nach einem verfügbaren Netzwerk zu suchen. 3) Geben Sie das Passwort ein und tippen Sie dann auf "OK"... -
Seite 34: Drucker Verbinden - Bambu Handy
1) Scannen Sie den QR-Code auf der rechten Seite, um Bambu Handy herunterzuladen. Registrieren Sie sich und melden Sie Download sich bei Ihrem Bambu Lab Konto an. Bambu Handy 2) Folgen Sie den Anweisungen auf dem Bildschirm, bis ein QR- Log into the acco nt Code erscheint. -
Seite 35: Drucker Verbinden - Bambu Studio
Bambu Lab Konto an. viert ist. bambulab.com/download/studio 3) Klicken Sie auf "+" auf der Gerätesei- te, und Bambu Studio erkennt automa- tisch alle Drucker im selben Netzwerk. Klicken Sie auf den erkannten Drucker, um ihn mit Ihrem Bambu Lab Konto zu verbinden. -
Seite 36: Erster Druck
24. Erster Druck 1) Tippen Sie auf "Druckdateien", um auf 2) Wählen Sie das Modell aus, das Sie die vorinstallierten Modelle auf der SD- drucken möchten. Karte zuzugreifen. Next 3D Bench PLA.3 f 3) Aktivieren Sie "AMS verwenden", wenn Sie Filamente im AMS nutzen. 0h21 Use AMS ... -
Seite 37: Anmerkungen Nach Dem Druck
25. Anmerkungen nach dem Druck Waschen Sie die Druckplatte regelmäßig mit Warten Sie, bis die Druckplatte vollständig ab- heißem Wasser und Spülmittel, um eine opti- gekühlt ist, bevor Sie die Drucke entfernen. male Haftung zu erzielen. Wenn eine Stützstruktur verwendet wird, ent- fernen Sie diese so schnell wie möglich nach der Entnahme des Drucks. -
Seite 38: Regelmäßige Wartung
26. Regelmäßige Wartung Ein 3D-Drucker hat eine komplexe mechanische Struktur und zahlreiche bewegliche Teile. Re- gelmäßige Wartung ist unerlässlich, um einen stabilen Betrieb und hochwertige Druckergeb- nisse zu gewährleisten. Bewegliche Metallteile: Schmieren Sie regelmäßig die Linearführungen, Umlenkrollen, Gewindespindeln und die •... -
Seite 39: Drucker Spezifikationen
27. Drucker Spezifikationen Technologie Fused Deposition Modeling Gehäuse Druckvolumen (B*T*H) 330*320*325 mm Rahmen Aluminium und Stahl Außengehäuse Kunststoff Abmessungen und Gewicht Physikalische Abmessungen 544*529*505 mm Nettogewicht 12,8 kg Werkzeugkopf Extruderzahnräder Gehärteter Stahl Düse Edelstahl Maximale Düsentemperatur 300 °C Unterstützter Düsendurchmesser 0,2 mm, 0,4 mm, 0,6 mm, 0,8 mm Filamentschneider Integriert... -
Seite 40: Unterstützte Filamenttypen
27. Drucker Spezifikationen 28 mm /s (Testparameter: rundes 150 mm Modell mit Maximaler Hotend Durchfluss einer einzigen Außenwand; Bambu Lab PLA Basic; 220 °C Drucktemperatur) Kühlung Bauteillüfter Geschlossener Regelkreis Hotend-Lüfter Geschlossener Regelkreis Unterstützte Filamenttypen PLA, PETG, TPU, PVA Geeignet für den Druck Geeignet für den Druck (erfordert Wechsel auf Düse... -
Seite 41: Netzwerk-Steuerung
27. Drucker Spezifikationen Speicher Micro-SD-Karte Steuerschnittstelle Touchscreen, mobile App, PC-App Single-Core Cortex-M4-Prozessor & Single-Core Cor- Bewegungssteuerung tex-M7-Prozessor Kommunikation Wi-Fi, Bambu-Bus Software Bambu Studio Unterstützt Slicer von Drittanbietern, die Standard G- Slicer Code exportieren, wie Super Slicer, PrusaSlicer und Cu- ra, jedoch werden bestimmte erweiterte Funktionen möglicherweise nicht unterstützt. - Seite 42 27. Drucker Spezifikationen 2) Um sicherzustellen, dass das Heizbett schnell die erforderliche Temperatur erreicht, hält der Drucker die maximale Leistung etwa 3 Minuten lang aufrecht.
-
Seite 43: Technischer Support
28. Technischer Support Wenn Sie technischen Support benötigen, befolgen Sie bitte eine der folgenden Methoden: Methode 1: Besuchen Sie das Bambu Lab Wiki für Tutorials und War- tungsanleitungen. wiki.bambulab.com/home Methode 2: Kontaktieren Sie uns über eine der Optionen, die im Ab- schnitt „Kontakt“... - Seite 44 www.bambulab.com...
