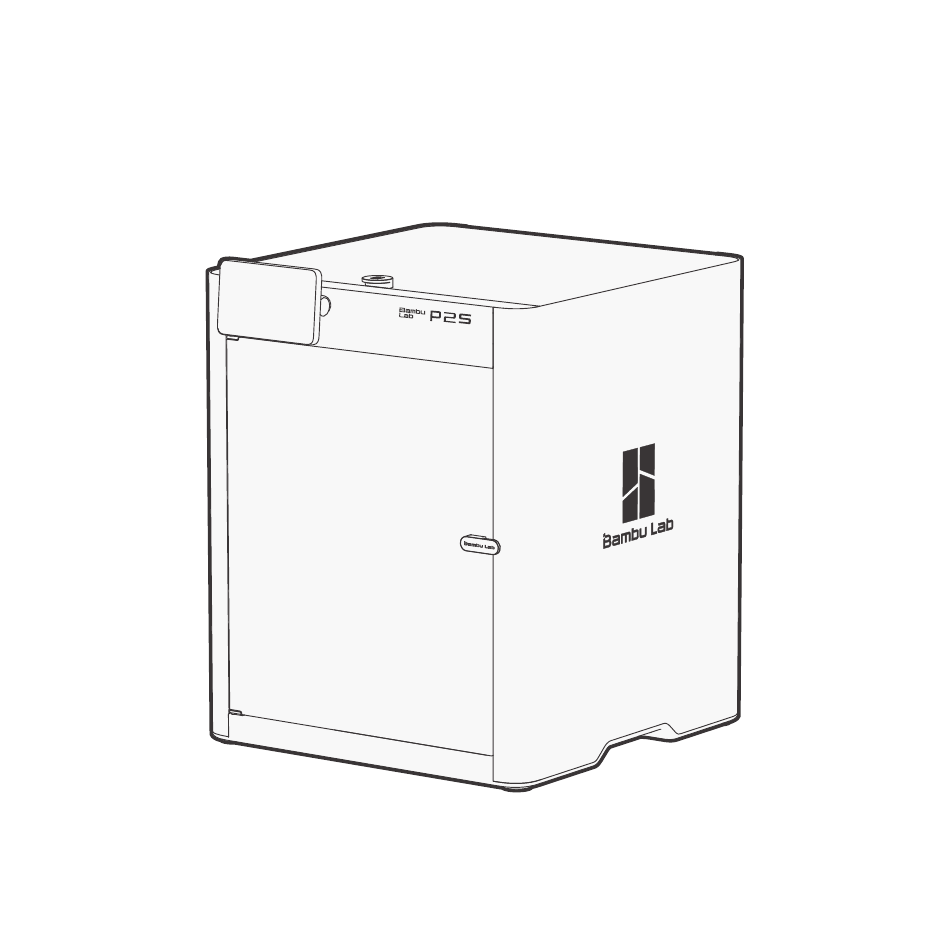

Bambu Lab P2S Schnellstartanleitung
Verwandte Anleitungen für Bambu Lab P2S
Inhaltszusammenfassung für Bambu Lab P2S
- Seite 1 Bambu Lab Schnellstart-Anleitung Bitte lesen Sie die gesamte Anleitung durch, bevor Sie das Produkt verwenden. Sicherheitshinweis: Schließen Sie das Gerät erst nach Abschluss der Montage an die Stromversorgung an. PF004-U...
- Seite 2 MakerLab und Zubehör aus dem Maker's Supply zum Leben zu erwecken. makerworld.com Mit Bambu Academy lernen Besuchen Sie die Bambu Lab Academy und entdecken Sie Drucker- und Softwarekurse für Anfänger bis Fortgeschrittene, um Ihre 3D- Druckfähigkeiten zu verbessern. bambulab.com/support/academy...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. Vor Gebrauch lesen......................4 2. Vorstellung der Druckerkomponenten................5 3. Werkzeugkopfkomponenten Vorstellung................. 8 4. Mitgeliefertes Zubehör.....................9 5. Verpackung entfernen....................10 6. Das Heizbett entsperren....................14 7. Entfernen Sie die Schutzkappen der Gewindespindel.............15 8. Werkzeugkopf entriegeln....................16 9. Touchscreen installieren....................17 10. Spulenhalterung montieren..................19 11. Externe Spule verwenden....................20 12. Netzkabel einstecken und einschalten................21 13. Drucker verbinden –... - Seite 4 Inhalt 18. Druckerspezifikationen....................27 19. Technischer Support..................... 31...
-
Seite 5: Vor Gebrauch Lesen
1. Vor Gebrauch lesen Um Sicherheit und optimale Leistung zu gewährleisten, befolgen Sie bitte die folgenden Richt- linien: Vergewissern Sie sich, dass die Betriebsspannung des Druckers den angegebenen An- • forderungen entspricht, um Schäden oder Sicherheitsrisiken zu vermeiden. Dies kann auf dem Etikett neben der Kaltgerätebuchse überprüft werden. -
Seite 6: Vorstellung Der Druckerkomponenten
2. Vorstellung der Druckerkomponenten Abbildung 1 1) Reinigungswischer 4) Luftfilter 2) Werkzeugkopf 5) Adaptive Luftstrom-Umschalteinheit 3) USB-Anschluss... - Seite 7 2. Vorstellung der Druckerkomponenten Abbildung 2 1) Touchscreen 3) Heizbett 2) Live-View-Kamera 4) Obere Glasabdeckung...
- Seite 8 2. Vorstellung der Druckerkomponenten Abbildung 3 1) Riemenspanner 4) Spulenhalter Basisplatte 2) Netzstecker 5) Auswurfschacht 3) PTFE-Schlauchkupplung...
-
Seite 9: Werkzeugkopfkomponenten Vorstellung
3. Werkzeugkopfkomponenten Vorstellung 1) Filamentschneider 5) Extruder 2) Extruderzahnräder 6) Werkzeugkopf Frontabdeckung 3) Hotend 7) Bauteillüfter 4) Werkzeugkopf Filamenteinlass... -
Seite 10: Mitgeliefertes Zubehör
4. Mitgeliefertes Zubehör 2) Spulenhalter 1) Touchscreen 3) Filamentschneider Baugruppe Düsenreinigungspad Innensechskantschlüssel 5) Hotend- 8) Pin zum Reinigen 6) Netzkabel H1.5 Silikonsocke von Verstopfungen Innensechskantschlüssel H2.0 10) Druckplae 9) PTFE-Schlauch (vorinstalliert auf 11) Schmierfe & Schmieröl 12) Schaberklinge dem Heizbe) -
Seite 11: Verpackung Entfernen
5. Verpackung entfernen Verpackung und Schrauben für Versand aufbewahren. 1) Öffnen Sie den Verpackungskarton, nehmen Sie die Schnellstartanleitung heraus und ent- fernen Sie den umgebenden Karton und Schaumstoff. - Seite 12 5. Verpackung entfernen 2) Fassen Sie die oberen Ecken des feuchtigkeitsgeschützten Beutels, heben Sie den Drucker an und stellen Sie ihn auf eine stabile Oberfläche.
- Seite 13 5. Verpackung entfernen WARNUNG Um Erstickungsgefahr zu vermeiden, halten Sie diesen Beutel von Babys und Kindern fern 3) Entfernen Sie den Feuchtigkeitsschutzbeutel und nehmen Sie die PTFE-Schläuche heraus. Entfernen Sie dann alle Klebebänder vom Drucker, heben Sie vorsichtig die obere Glasabde- ckung ab und legen Sie sie beiseite.
- Seite 14 5. Verpackung entfernen 4) Nehmen Sie sämtliches Zubehör heraus und entfernen Sie den umgebenden Karton. Öffnen Sie die Vordertür und entfernen Sie die Schutzverpackung.
-
Seite 15: Das Heizbett Entsperren
6. Das Heizbett entsperren Verwenden Sie den längeren H2.0 Innensechskantschlüssel aus dem Werkzeugkasten, um die 3 rot markierten Schrauben zu entfernen und das Heizbett zu entriegeln. Der Schaumstoff unter dem Heizbett kann erst nach Abschluss des Kalibrierungsvorgangs ent- fernt werden. -
Seite 16: Entfernen Sie Die Schutzkappen Der Gewindespindel
7. Entfernen Sie die Schutzkappen der Gewindespindel Ziehen Sie die roten Kunststoffschutzkappen oben an der linken und rechten Z-Achsen Leit- spindel herunter, öffnen Sie diese und nehmen Sie diese ab. Während dieses Vorgangs bemerken Sie möglicherweise, dass sich die Leitspindeln der Z-Ach- se bewegen. -
Seite 17: Werkzeugkopf Entriegeln
8. Werkzeugkopf entriegeln 1) Schneiden Sie alle Kabelbinder durch und entfernen Sie diese. 2) Ziehen Sie den Werkzeugkopf in Richtung der Fronttür und entfernen Sie den Schaumstoff im Inneren des Bauraums. 3) Setzen Sie die obere Glasabdeckung auf den Drucker. -
Seite 18: Touchscreen Installieren
9. Touchscreen installieren ① ② 1) Entfernen Sie das Klebeband und ziehen Sie das flexible Kabel vorsichtig etwa 50 mm her- aus. 2) Nehmen Sie den Touchscreen und richten Sie ihn wie abgebildet aus. Drücken Sie dann die Anschlussklemmen auf beiden Seiten des flexiblen Kabels zusammen und stecken Sie es in den Bildschirmanschluss. - Seite 19 9. Touchscreen installieren ③ 3) Schieben Sie das flexible Kabel zurück in die Öffnung des Druckers. Dann den Bildschirm einsetzen und nach links schieben, um ihn zu verriegeln.
-
Seite 20: Spulenhalterung Montieren
10. Spulenhalterung montieren ① ② 1) Nehmen Sie den Spulenhalter und den PTFE-Schlauch. Schieben Sie den Spulenhalter in die Basisplatte, bis Sie ein Klicken hören. 2) Richten Sie den PTFE-Schlauchhalter wie abgebildet an der Aussparung des Spulenhalters aus und schieben Sie ihn senkrecht hinein, bis Sie ein Klicken hören. *Die Spulenhalter-Basisplatte ist bereits an der empfohlenen Position vorinstalliert. -
Seite 21: Externe Spule Verwenden
11. Externe Spule verwenden Nehmen Sie den kurzen PTFE-Schlauch, verbinden Sie ein Ende mit dem Anschluss des Spulen- halters und das andere mit dem des Druckers, und drücken Sie ihn hinein, bis er fest sitzt. Füh- ren Sie das Filament durch den Schlauch, bis es den Extruder erreicht und stoppt. -
Seite 22: Netzkabel Einstecken Und Einschalten
12. Netzkabel einstecken und einschalten Vergewissern Sie sich vor dem Einschalten, dass die Spannungsangabe auf dem Etikett in der Nähe der Kaltgerätebuchse mit der Spannung in Ihrer Region übereinstimmt. Schließen Sie dann das Netzkabel an und schalten Sie das Gerät ein. -
Seite 23: Drucker Verbinden - Bambu Handy
1) Scannen Sie den QR-Code auf der rechten Seite, um Bambu Handy herunterzuladen. Registrieren Sie sich und melden Sie Bambu Handy sich bei Ihrem Bambu Lab Konto an. herunterladen 2) Folgen Sie den Anweisungen auf dem Bildschirm, bis ein QR- Code erscheint. -
Seite 24: Drucker Verbinden - Bambu Studio
Netzwerkgeräten aktiviert ist. Ihrem Bambu Lab Konto an. bambulab.com/download/studio 3) Klicken Sie auf „+“ auf der Geräteseite, und Bambu Studio erkennt automatisch alle Drucker im selben Netzwerk. Klicken Sie auf den erkannten Drucker, um ihn mit Ihrem Bambu Lab Konto zu verbinden. -
Seite 25: Erster Druck
15. Erster Druck Wählen Sie – Druckdateien und anschließend das Modell, das Sie drucken möchten. * Die strukturierte PEI-Platte, die mit dem Drucker geliefert wird, ist empfindlich gegenüber Schmutz und Öl. Wenn Sie die Oberfläche der Platte mit den Händen berührt haben, können Fettstoffe von Ihren Händen auf die Oberfläche übertragen werden und die Haftungseigen- schaften der Platte beeinträchtigen. -
Seite 26: Anmerkungen Nach Dem Druck
16. Anmerkungen nach dem Druck Warten Sie, bis die Druckplatte vollständig Waschen Sie die Druckplatte regelmäßig mit abgekühlt ist, bevor Sie die Drucke entfer- heißem Wasser und Spülmittel, um eine op- nen. timale Haftung zu erzielen. Wenn eine Stützstruktur verwendet wird, entfernen Sie diese so schnell wie mög- lich nach der Entnahme des Drucks. -
Seite 27: Regelmäßige Wartung
Reinigen Sie die Lüfter regelmäßig und säubern Sie die Kameralinsen vorsichtig mit einem • Mikrofasertuch und Isopropanol oder wasserfreiem Alkohol, um optimale Klarheit zu ge- währleisten. Weitere Informationen finden Sie im Abschnitt „Empfehlungen zur re- gelmäßigen Wartung“ in unserem Wiki. bambulab.com/support/p2s/maintenance... -
Seite 28: Druckerspezifikationen
0,4 mm tenen Düse Werkzeugkopf Unterstützter Düsen- 0,2 mm, 0,4 mm, 0,6 mm, 0,8 mm durchmesser Filamentschneider Integriert Filamentdurchmesser 1,75 mm Bambu Lab Hochpräziser Permanentma- Extrudermotor gnet-Synchronmotor Druckplattenmaterial Flexible Stahlplatte Enthaltener Druckplat- Textured PEI Plate tentyp Heizbett Unterstützter Druckplat- Textured PEI Plate, Smooth PEI Plate, Cool... - Seite 29 Werkzeugkopfes Maximale Beschleuni- gung des Werkzeugkop- 20.000 mm/s Geschwindigkeit 40 mm (Testparameter: 250 mm rundes Modell mit Maximaler Hotend Durch- fluss einer einzigen Außenwand; Bambu Lab ABS; 280 °C Drucktemperatur) Aktivkohlefilter Unterstützt Luftreinigung VOC-Filterung Unterstützt Partikelfilterung Unterstützt Bauteilkühlung Geschlossener Regelkreis Kühlung...
- Seite 30 18. Druckerspezifikationen Element Spezifikation Hochspannungsversion: 200-240 VAC, 50/60 Hz Spannung Niederspannungsversion: 100-120 VAC, 50/60 Hz Elektrische Anforde- Hochspannungsversion: 1200 W@220 V Maximale Leistung Niederspannungsversion: 1000 W@110 V rungen Hochspannungsversion: 200 W@220 V (PLA-Druck) Leistung im Dauerbetrieb Niederspannungsversion: 200 W@110 V (PLA-Druck) Betriebstemperatur 10 °C - 30 °C 5 Zoll Touchscreen mit einer Auflösung von...
- Seite 31 18. Druckerspezifikationen Element Spezifikation Ethernet Nicht verfügbar Drahtloses Netzwerk Dualband-WLAN Netzwerk Kill-Switch Nicht verfügbar Netzwerksteuerung Abnehmbares Netzwerk- Nicht verfügbar modul 802.1X Netzwerkzugriffs- Nicht verfügbar kontrolle 2412 - 2472 MHz, 5150 - 5850 MHz (FCC/CE) Betriebsfrequenz 2400 - 2483,5 MHz, 5150 - 5850 MHz (SRRC) 2,4 GHz: <23 dBm (FCC);...
-
Seite 32: Technischer Support
19. Technischer Support Wenn Sie technischen Support benötigen, befolgen Sie bitte eine der folgenden Methoden: Methode 1: Besuchen Sie das Bambu Lab Wiki für Tutorials und War- tungsanleitungen. wiki.bambulab.com/home Methode 2: Kontaktieren Sie uns über eine der Optionen, die im Ab- schnitt „Kontakt“... - Seite 33 www.bambulab.com...
