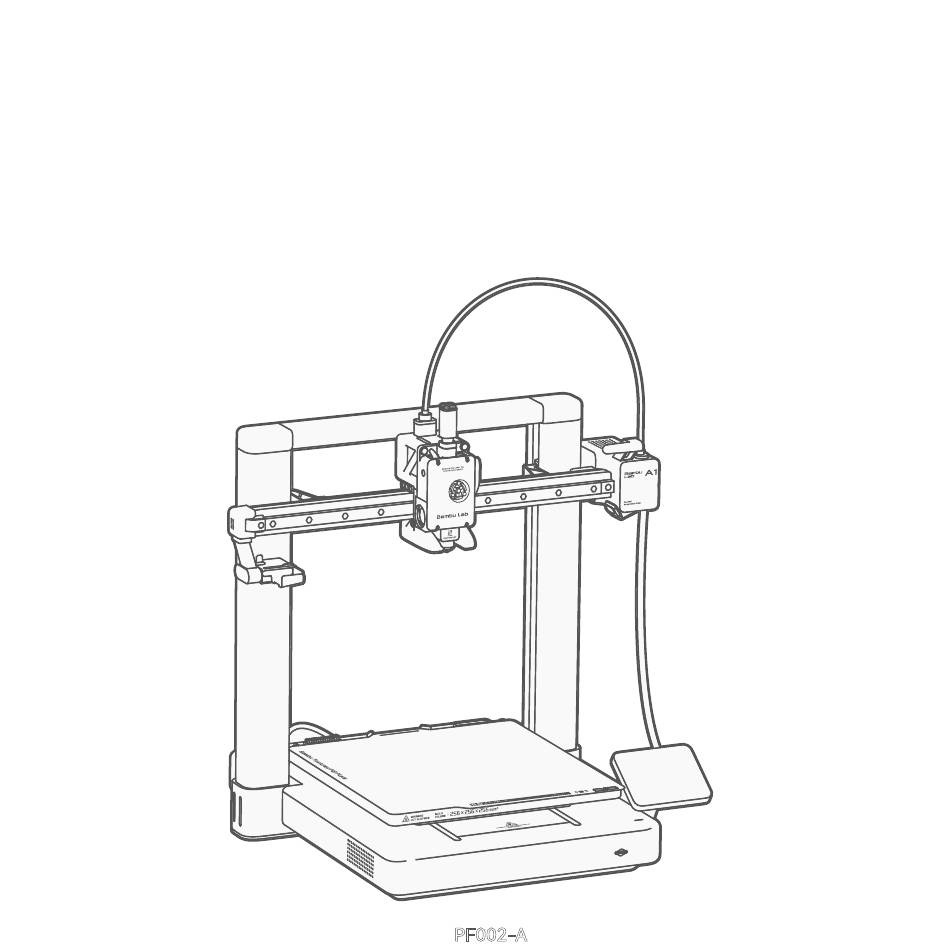

- Seite 1 Bambu Lab Quick Start Bitte lesen Sie die gesamte Anleitung, bevor Sie den Drucker in Betrieb nehmen. * Sicherheitshinweis: Schließen Sie das Gerät erst an die Stromversorgung an, wenn die Montage abgeschlossen ist. PF002-A...
-
Seite 2: Lieferumfang
Lieferumfang A1 Basisgehäuse A1 Druckerrahmen Spulenhalter Reinigungswischer Stromkabel 600mm Probefilament Zubehörbox Druckplatte PTFE-Schlauch... -
Seite 3: Zubehörbox
Zubehörbox Düsennadel Sechskantschlüssel H2 Sechskantschlüssel H1,5 Heizbett Düsenwischer Stützendes Kabel-Organizer Bambu Ersatz-Filamentschneider Fett und Öl Fußpolster Schaberklinge (×2) BT2,6x8 Schraube (×2) M3x12 Schraube (×1) ST3x23 Schraube (×13) (Für Schaber) (Für Reinigungswischer) (Für Basisgehäuse) -
Seite 4: Druckplatte Installieren
Druckplatte installieren Basisgehäuse Druckplatte ① Bringen Sie die Druckplatte in der richtigen Ausrichtung an, so dass die Kante mit dem Heizbett übereinstimmt. - Seite 5 Heizbett lösen ① ② ① Kippen Sie das Basisgehäuse um 90 Grad auf die dem Bildschirm gegenüberliegende Seite. ② Entfernen Sie mit dem Sechskantschlüssel H2 die 4 markierten Schrauben an der Unterseite des Basisgehäuses, um das Heizbett zu entriegeln. (Seien Sie vorsichtig, wenn Sie das Heizbett vollständig lösen. Verwenden Sie die Schaumstoffpolsterung in der Verpackung, um das Heizbett vor dem Herumschwingen zu schützen.)
-
Seite 6: Basisgehäuse Und Druckerrahmen Zusammenfügen
Basisgehäuse und Druckerrahmen zusammenfügen ① Druckerrahmen ② Basisgehäuse ③ ① Stellen Sie den Druckerrahmen wie oben gezeigt auf den Tisch. ② Kippen Sie das Basisgehäuse um etwa 45 Grad, damit es durch den Druckerrahmen passt. (Benutzen Sie den Bildschirm als Orientierungshilfe) ③... - Seite 7 Werkzeugkopf lösen ① Schneiden Sie den Kabelbinder und die Pappe ab, die um den Werkzeugkopf und die X-Achse gewickelt sind. ② Entfernen Sie die Kabelbinder und Schaumstoffpolster am Druckerrahmen.
- Seite 8 Abdeckung der Y-Achse entfernen ① ② ③ ① Schieben Sie das Heizbett vollständig bis zum vorderen Ende, wo sich der Bildschirm befindet. ② Öffnen Sie die Abdeckung der Y-Achse. ③ Ziehen Sie die Abdeckung der Y-Achse vorsichtig heraus.
-
Seite 9: Basisgehäuse Verriegeln
Basisgehäuse verriegeln ① Montieren Sie 10*ST3x23 Schrauben (für das Basisgehäuse) in die grün markierten Löcher. ② Schieben Sie das Heizbett an das andere Ende. - Seite 10 Basisgehäuse verriegeln ① Installieren Sie 2*ST3x23 Schrauben (für Basisgehäuse) in den grün markierten Löchern.
-
Seite 11: Bringen Sie Die Abdeckung Wieder An
Bringen Sie die Abdeckung wieder an ② ① ③ ① Schieben Sie das Heizbett vollständig bis zum vorderen Ende, wo sich der Bildschirm befindet. ② Schieben Sie die Abdeckung der Y-Achse vorsichtig wieder an ihren Platz. ③ Achten Sie darauf, den Clip auszurichten. -
Seite 12: Auf Den Tisch Legen
Auf den Tisch legen ① Drehen Sie den A1 um 90 Grad auf die Rückseite und legen Sie ihn auf eine Tischkante. (Es wird empfohlen, den Tisch zum Schutz mit Karton abzudecken.) Bitte stellen Sie sicher, dass der Drucker sicher auf dem Tisch liegt, während Sie die... -
Seite 13: Kabelbox Einstecken
Kabelbox einstecken ② Bündig mit dem Boden abschließen ① ③ ① Richten Sie die 2 Clips an der Kabelbox an den Löchern am Basisgehäuse aus. ② Schieben Sie die Kabelbox nach oben, bis das Typ-C-Kabel einrastet. (Üben Sie KEINE Gewalt beim Einsetzen aus.) ③... -
Seite 14: Stecker Einsteckent
Stecker einsteckent ① ② ① Stecken Sie die 3 Kabelbäume entsprechend der Farbe ein. ② Verstauen Sie den Kabelbaum in den Kabelschlitz und schließen Sie dann die Abdeckung. -
Seite 15: Ausklappbarer Touchscreen
Ausklappbarer Touchscreen ① Klappen Sie den Touchscreen aus. Stellen Sie sicher, dass der Touchscreen wie in der Grafik dargestellt angebracht ist. -
Seite 16: Reinigungswischer Installieren
Reinigungswischer installieren Schieben Sie den Werkzeugkopf in die Mitte der Schiene, sodass genügend Platz für die Installation des Reinigungswischers bleibt. ① ② ① Schieben Sie die Reinigungswischereinheit in den Schlitz am Ende der X-Achse. ② Installieren Sie die 1*M3x12-Schraube aus der Zubehörbox, um den Reinigungswischer zu befestigen. -
Seite 17: Einschalten
Einschalten ① Stecken Sie das Netzkabel ein und schalten Sie den A1 mit dem Netzschalter auf der Rückseite ein. Bitte lassen Sie einen gewissen Freiraum für die Bewegung des Heizbettes (wie in der Abbildung dargestellt). -
Seite 18: Netzwerkeinstellung
Netzwerkeinstellung ② Wählen Sie Ihr bevorzugtes Netzwerk aus. ① Befolgen Sie die Anweisungen, bis dieser Bildschirm angezeigt wird. Drücken Sie „WLAN auswählen“, um nach einem verfügbaren Netzwerk zu suchen. ③ Geben Sie den Passcode ein und drücken Sie dann „OK“. -
Seite 19: Druckerbindung
Druckerbindung ① Laden Sie die Bambu Handy App herunter. Registrieren Sie sich und melden Sie sich bei Ihrem Bambu Lab Konto an. ② Verwenden Sie Bambu Handy, um den QR-Code auf dem Bildschirm zu scannen, und binden Sie Ihren Drucker an I hr Bambu Lab Konto. -
Seite 20: Externe Spule (Für Nicht-Ams-Anwendungsfälle)
Externe Spule (für Nicht-AMS-Anwendungsfälle) Kabel-Organizer ① Montieren Sie den Spulenhalter. ② Verbinden Sie den Filamenteinlass des Werkzeugkopfs (einer von vier) und die Filamentführung mit dem 600mm PTFE-Schlauch, wie in der Abbildung gezeigt. ③ Installieren Sie den Kabelorganisator wie in der Grafik gezeigt. ④... -
Seite 21: Erster Druck
Erster Druck ② Wählen Sie das Modell aus, das Sie ① Drücken Sie auf „Druckdateien“, um auf drucken möchten. die vorinstallierten Modelle auf der SD-Karte zuzugreifen. ③ Schalten Sie „AMS verwenden“ ein, wenn Sie Filamente vom AMS verwenden. Es wird empfohlen, die „Bettnivellierung“ einzuschalten. -
Seite 22: Spezifikation
Spezifikation Element Spezifikation Drucktechnologie Fused Deposition Modeling Druckvolumen (B×T×H) 256*256*256 mm³ Körper Gehäuse Stahl + Extrudiertes Aluminium Hotend All-Metal Extruderzahnräder Gehärteter Stahl Düse Edelstahl Max. Hotend Temperatur 300 ℃ Werkzeugkopf Düsendurchmesser (im Lieferumfang enthalten) 0.4 mm Düsendurchmesser (optional) 0.2 mm, 0.6 mm, 0.8 mm Filamentschneider Filamentdurchmesser 1.75 mm... - Seite 23 Spezifikation Eingangsspannung 100-240 VAC, 50/60 Hz Elektrische Parameter Max. Leistung 1300W@220V, 350W@110V Display 3,5 Zoll 320*240 IPS-Touchscreen Konnektivität Wi-Fi, Bambu-Bus Elektronik Speicher Micro-SD-Karte Steuerschnittstelle Touchscreen, APP, PC-Anwendung Bewegungssteuerung Dual-Core Cortex M4 Bambu Studio Unterstützt Slicer von Drittanbietern, Slicer die Standard-Gcode exportieren, wie Superslicer, Software Prusaslicer und Cura, aber bestimmte erweiterte Funktionen werden möglicherweise nicht unterstützt.
- Seite 24 Viel Spaß! www.bambulab.com...
