Bambu Lab X1E Handbuch

Einleitung

Das X1E Combo-Paket enthält Folgendes:

• Bildschirm
• Spulenhalter
• Filament
• Ersatz-Hotend
• 2 Düsenwischpads
• Netzkabel
• Reinigungswerkzeug für Verstopfungen
• Klebestift für Bauplatte
• Bambu Filament-Muster
• Luftfilter
• 4*6PIN-Kabel
• Schraubenpaket für Schaber
• Inbusschlüssel (H1.5 und H2)
• Schraubenpaket für Spulenhalter
• Schraubenpaket für Extruder
• Hotend-Clip, 2 Schaber
• Micro-Ridar-Schnelletikett
• Texturierte PEI-Platte (vorinstalliert auf dem Heizbett)
• Schmieröl
• Wärmeleitpaste
• 5 Schmierfett
• Kurzanleitung
• Haftungsausschluss
• AMS-Haftungsausschluss
• Garantieheft.

Einrichtung

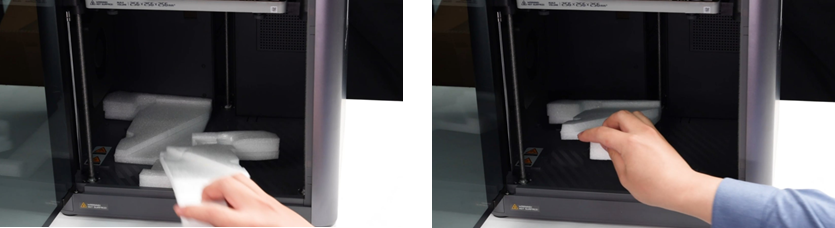

1. Auspacken und Schutzteile entfernen
   Öffnen Sie den Karton und entfernen Sie die Schaumstoffeinsätze.

   Nehmen Sie die Plastiktüte heraus und entnehmen Sie die Quick Start Guide aus der oberen Abdeckung (bitte lesen Sie die Quick Start Guide, bevor Sie mit dem nächsten Schritt fortfahren). Nehmen Sie den Drucker sowie die Filamentrollen und den Luftfilter, die sich am Boden des Kartons befinden, heraus.

2. Entfernen Sie die Glasabdeckung und die Plastiktüte, die die vordere Türscheibe schützt



3. Nehmen Sie die Zubehörbox heraus

4. Entfernen Sie die beiden Befestigungsschrauben des AMS und nehmen Sie das AMS heraus.



5. Entfernen Sie die Schutzabdeckung der LED an der vorderen Kammer (diesen Schritt nicht vergessen)
   Das Vergessen, die Schutzabdeckung zu entfernen, führt zu XY-Home-Positionsfehlern, Druckfehlern und einer Reihe von Fehlermeldungen.

6. Entfernen Sie die vier Befestigungsschrauben der AMS-Halterung und nehmen Sie die Halterung heraus.


7. Entfernen Sie den Kabelbinder, die Schutzpappe und das Klebeband vom Werkzeugkopf.


8. Entfernen Sie die drei Befestigungsschrauben des Heizbetts.
   Öffnen Sie die vordere Glastür und entfernen Sie die drei Schrauben, die das Heizbett sichern.

9. Legen Sie die Bauplatte ein.

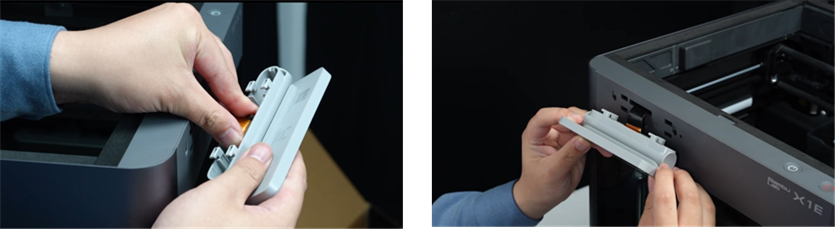

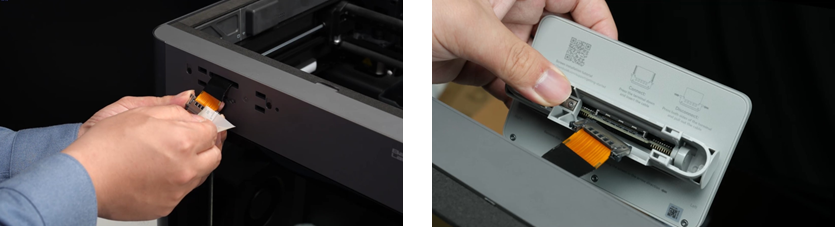

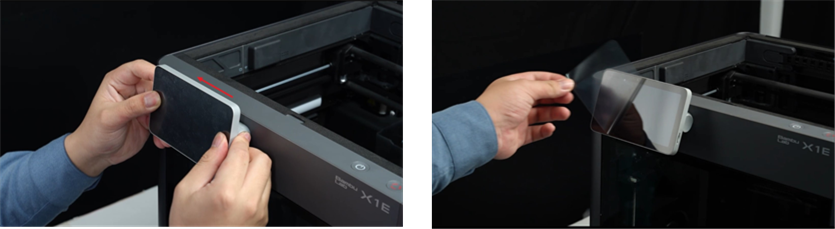

10. Installieren Sie den Touchscreen
    Verbinden Sie das Flachbandkabel vorsichtig mit dem Touchscreen. Möglicherweise müssen Sie das Flachbandkabel sanft ziehen; gehen Sie dabei vorsichtig vor, um Beschädigungen zu vermeiden. Achten Sie beim Einstecken des Flachbandkabels auf die richtige Ausrichtung und versuchen Sie, es vertikal einzuführen. Wenn Sie es entfernen müssen, stellen Sie sicher, dass Sie die Tasten auf beiden Seiten drücken, um die Metallverriegelung zu lösen.



11. Installieren Sie den externen Spulenhalter und bringen Sie die Glasabdeckung wieder an.


12. Installieren Sie das AMS.
    Entfernen Sie die Schutzfolie vom AMS. Nehmen Sie die Ersatz-PTFE-Schläuche heraus.

    Platzieren Sie das AMS auf dem Drucker.

    Schließen Sie die PTFE-Schläuche an.

    Verwenden Sie das 4-polige Kabel, um den Filamentpuffer mit dem Drucker zu verbinden.


    Verwenden Sie das 6-polige Kabel, um den Filamentpuffer mit dem AMS zu verbinden.


13. Schalten Sie den Drucker ein, starten Sie ihn und schließen Sie den Initialisierungsprozess ab


14. Schließen Sie die Kalibrierung ab und entfernen Sie den Schaumstoff unter dem Heizbett.
    Hinweis: Nachdem die Kalibrierung abgeschlossen ist, denken Sie bitte daran, den fixierten Schaumstoff unter dem Heizbett zu entfernen.

15. Legen Sie das bereitgestellte Filament in das AMS und schließen Sie die AMS-Abdeckung



Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Bambu Lab X1E Handbuch herunterladen
