Bambu Lab P2S AMS Combo Schnellstartanleitung
Verwandte Anleitungen für Bambu Lab P2S AMS Combo
Inhaltszusammenfassung für Bambu Lab P2S AMS Combo

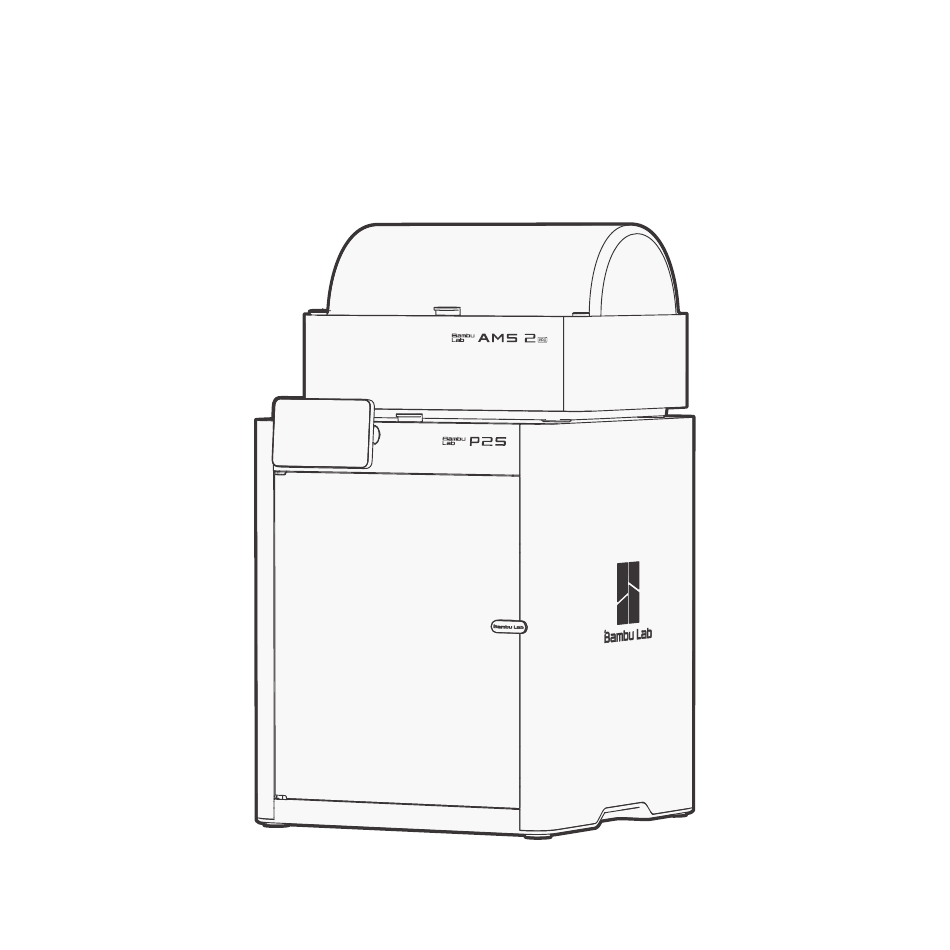

- Seite 1 Bambu Lab P2S AMS Combo Schnellstart-Anleitung Bitte lesen Sie die gesamte Anleitung durch, bevor Sie das Produkt verwenden. Sicherheitshinweis: Schließen Sie das Gerät erst nach Abschluss der Montage an die Stromversorgung an. PF004-U | SA007...
- Seite 2 MakerLab und Zubehör aus dem Maker's Supply zum Leben zu erwecken. makerworld.com Mit Bambu Academy lernen Besuchen Sie die Bambu Lab Academy und entdecken Sie Drucker- und Softwarekurse für Anfänger bis Fortgeschrittene, um Ihre 3D- Druckfähigkeiten zu verbessern. bambulab.com/support/academy...
- Seite 3 Inhalt 1. Vor Gebrauch lesen......................4 2. Vorstellung der Druckerkomponenten................6 3. Werkzeugkopfkomponenten Vorstellung................. 9 4. AMS 2 Pro Komponentenvorstellung................10 5. Mitgeliefertes Zubehör....................11 6. Verpackung entfernen.....................13 7. AMS 2 Pro herausnehmen....................16 8. Das Heizbett entsperren....................19 9. Entfernen Sie die Schutzkappen der Gewindespindel............20 10. Werkzeugkopf entriegeln....................21 11. Touchscreen installieren....................
- Seite 4 Inhalt 18. Drucker verbinden – Bambu Studio................31 19. Filament in AMS 2 Pro laden..................32 20. Erster Druck........................33 21. Anmerkungen nach dem Druck..................34 22. Regelmäßige Wartung....................35 23. Druckerspezifikationen....................36 24. AMS 2 Pro Spezifikationen....................40 25. Technischer Support....................42...
- Seite 5 Sie können die Trocknungsfunktion des AMS 2 Pro nutzen, indem Sie es mit einem 6-poli- • gen Kabel an einen P2S-Drucker anschließen. Wenn Sie Filamente in mehreren AMS 2 Pro Einheiten trocknen müssen, benötigen Sie offizielle Bambu Lab Netzteile, um die Trock-...
- Seite 6 1. Vor Gebrauch lesen nungsfunktion der anderen AMS 2 Pro Einheiten mit Strom zu versorgen. Während der Filamenttrocknung entfernt das AMS 2 Pro Feuchtigkeit durch externe Luft- • zirkulation über die Lufteinlässe. Bitte stellen Sie sicher, dass der Lufteinlass und die Ent- lüftung nicht blockiert sind, um eine optimale Trocknungsleistung zu gewährleisten.
- Seite 7 2. Vorstellung der Druckerkomponenten Abbildung 1 1) Reinigungswischer 4) Luftfilter 2) Werkzeugkopf 5) Adaptive Luftstrom-Umschalteinheit 3) USB-Anschluss...
- Seite 8 2. Vorstellung der Druckerkomponenten Abbildung 2 1) Touchscreen 3) Heizbett 2) Live-View-Kamera 4) Obere Glasabdeckung...
- Seite 9 2. Vorstellung der Druckerkomponenten Abbildung 3 1) Riemenspanner 5) PTFE-Schlauchkupplung 2) Spulenhalter Basisplatte 6) Bambu Bus Port 6-polig 3) Filamentpuffer 7) Auswurfschacht 4) Netzstecker...
- Seite 10 3. Werkzeugkopfkomponenten Vorstellung 1) Filamentschneider 5) Extruder 2) Extruderzahnräder 6) Werkzeugkopf Frontabdeckung 3) Hotend 7) Bauteillüfter 4) Werkzeugkopf Filamenteinlass...
- Seite 11 4. AMS 2 Pro Komponentenvorstellung 1) Filamenteinlass 6) Bambu Bus Port 6-polig 2) Trockenmittel 7) Stromanschluss 3) Lufteinlass 8) Verriegelungslasche 4) PTFE-Schlauch Entriegelung 9) Aktive Stützwelle 5) Filamentauslass 10) Entlüftungsöffnung...
- Seite 12 5. Mitgeliefertes Zubehör 2) Spulenhalter 1) Touchscreen 3) Filamentschneider Baugruppe Düsenreinigungspad Innensechskantschlüssel 5) Hotend- 8) Pin zum Reinigen 6) Netzkabel H1.5 Silikonsocke von Verstopfungen Innensechskantschlüssel H2.0 10) Druckplae 9) PTFE-Schlauch (vorinstalliert auf 11) Schmierfe & Schmieröl 12) Schaberklinge dem Heizbe)
- Seite 13 5. Mitgeliefertes Zubehör 14) Bambu Bus 13) Trockenmiel Kabel 6-polig...
- Seite 14 6. Verpackung entfernen Verpackung und Schrauben für Versand aufbewahren. 1) Öffnen Sie den Verpackungskarton, nehmen Sie den Werkzeugkiste und die Schnellstartan- leitung heraus und entfernen Sie den umgebenden Karton und Schaumstoff.
- Seite 15 6. Verpackung entfernen 2) Fassen Sie die oberen Ecken des feuchtigkeitsgeschützten Beutels, heben Sie den Drucker an und stellen Sie ihn auf eine stabile Oberfläche.
- Seite 16 6. Verpackung entfernen WARNUNG Um Erstickungsgefahr zu vermeiden, halten Sie diesen Beutel von Babys und Kindern fern 3) Entfernen Sie den Feuchtigkeitsschutzbeutel und alle Klebebänder von der Oberseite, Vor- derseite und Unterseite des Druckers. Nehmen Sie dann vorsichtig die obere Glasabde- ckung ab und legen Sie diese beiseite.
- Seite 17 7. AMS 2 Pro herausnehmen ① ② 1) Nehmen Sie die Zubehörbox heraus und entfernen Sie den gesamten Schaumstoffdeckel. 2) Öffnen Sie die Vordertür und entfernen Sie die Schutzfolie. Verwenden Sie dann den län- geren H2.0 Innensechskantschlüssel aus dem Werkzeugkasten, um die 2 rot markierten Schrauben zu entfernen.
- Seite 18 7. AMS 2 Pro herausnehmen ③ 3) Heben Sie das AMS 2 Pro heraus und entfernen Sie den Schaumstoffschutz an den Seiten des AMS. Lassen Sie den Schaumstoff um das Heizbett vorerst an Ort und Stelle. Sie werden es in ei- nem späteren Schri...
- Seite 19 7. AMS 2 Pro herausnehmen ④ 4) Entfernen Sie mit dem H2.0 Innensechskantschlüssel die 3 rot markierten Schrauben. Neh- men Sie dann die Transportvorrichtung heraus.
- Seite 20 8. Das Heizbett entsperren Verwenden Sie den H2.0 Innensechskantschlüssel, um die rot markierte Schraube zu entfernen und das Heizbett zu entriegeln. Der Schaumstoff unter dem Heizbett kann erst nach Abschluss des Kalibrierungsvorgangs ent- fernt werden.
- Seite 21 9. Entfernen Sie die Schutzkappen der Gewindespindel Ziehen Sie die roten Kunststoffschutzkappen oben an der linken und rechten Z-Achsen Leit- spindel herunter, öffnen Sie diese und nehmen Sie diese ab. Während dieses Vorgangs bemerken Sie möglicherweise, dass sich die Leitspindeln der Z-Ach- se bewegen.
- Seite 22 10. Werkzeugkopf entriegeln Schneiden Sie alle Kabelbinder durch und entfernen Sie diese. Setzen Sie anschließend die Glasabdeckung auf den Drucker.
- Seite 23 11. Touchscreen installieren ① ② 1) Entfernen Sie das Klebeband und ziehen Sie das flexible Kabel vorsichtig etwa 50 mm her- aus. 2) Nehmen Sie den Touchscreen aus der Zubehörbox und richten Sie ihn wie abgebildet aus. Drücken Sie dann die Anschlussklemmen auf beiden Seiten des flexiblen Kabels zusammen und stecken Sie es in den Bildschirmanschluss.
- Seite 24 11. Touchscreen installieren ③ 3) Schieben Sie das flexible Kabel zurück in die Öffnung des Druckers. Dann den Bildschirm einsetzen und nach links schieben, um ihn zu verriegeln.
- Seite 25 12. Entfernen der Trockenmittelverpackung 1) Entfernen Sie den Schaumstoff aus dem Inneren des AMS 2 Pro. 2) Entfernen Sie das Klebeband von der Hinterseite des AMS 2 Pro und nehmen Sie die Tro- ckenmittelpackungen heraus. Entfernen Sie anschließend die äußere Plastikverpackung. In- stallieren Sie 2 Trockenmittelpackungen auf jeder Seite des leeren Fachs.
- Seite 26 13. AMS 2 Pro installieren ① ② ③ 1) Setzen Sie das AMS 2 Pro auf den Drucker. 2) Lösen Sie den PTFE-Schlauch, der an der Rückseite des Druckers befestigt ist, und stecken Sie sein freies Ende in den PTFE-Schlauchverbinder am Drucker. 3) Wählen Sie den längsten PTFE-Schlauch aus dem Zubehörkarton aus, stecken Sie ihn in den Filamentauslass des AMS 2 Pro und in einen der beiden PTFE-Schlauchverbinder am Fil- amentpuffer.
- Seite 27 13. AMS 2 Pro installieren ④ 4) Nehmen Sie das Bambu Bus-Kabel (6-polig) aus der Zubehörbox und stecken Sie beide En- den in die 6-poligen Anschlüsse am Filamentpuffer und am AMS 2 Pro.
- Seite 28 14. Spulenhalterung montieren ② ① 1) Nehmen Sie den Spulenhalter und den PTFE-Schlauch. Schieben Sie den Spulenhalter in die Basisplatte, bis Sie ein Klicken hören. 2) Richten Sie den PTFE-Schlauchhalter wie abgebildet an der Aussparung des Spulenhalters aus und schieben Sie ihn senkrecht hinein, bis Sie ein Klicken hören. *Die Spulenhalter-Basisplatte ist bereits an der empfohlenen Position vorinstalliert.
- Seite 29 15. Externe Spule verwenden Wenn Ihr Drucker an das AMS 2 Pro angeschlossen ist, können Sie Filament von einer externen Spule laden, indem Sie den zusätzlichen PTFE- Anschluss am Filamentpuffer verwenden. Nehmen Sie den kürzesten PTFE-Schlauch, verbinden Sie ein Ende mit dem Spulenhalter und das andere mit dem unbenutzten Kupplungsstück am Filamentpuffer.
- Seite 30 16. Netzkabel einstecken und einschalten Vergewissern Sie sich vor dem Einschalten, dass die Spannungsangabe auf dem Etikett in der Nähe der Kaltgerätebuchse mit der Spannung in Ihrer Region übereinstimmt. Schließen Sie dann das Netzkabel an und schalten Sie das Gerät ein.
- Seite 31 1) Scannen Sie den QR-Code auf der rechten Seite, um Bambu Handy herunterzuladen. Registrieren Sie sich und melden Sie Bambu Handy sich bei Ihrem Bambu Lab Konto an. herunterladen 2) Folgen Sie den Anweisungen auf dem Bildschirm, bis ein QR- Code erscheint.
- Seite 32 Netzwerkgeräten aktiviert ist. Ihrem Bambu Lab Konto an. bambulab.com/download/studio 3) Klicken Sie auf „+“ auf der Geräteseite, und Bambu Studio erkennt automatisch alle Drucker im selben Netzwerk. Klicken Sie auf den erkannten Drucker, um ihn mit Ihrem Bambu Lab Konto zu verbinden.
- Seite 33 19. Filament in AMS 2 Pro laden ① ② 1) Schalten Sie den Drucker ein und legen Sie eine Filamentspule in einen der vier Slots ein. Stellen Sie sicher, dass die Spule korrekt auf der aktiven Stützwelle sitzt, wie in der Abbil- dung gezeigt.
- Seite 34 20. Erster Druck Wählen Sie – Druckdateien und anschließend das Modell, das Sie drucken möchten. * Die strukturierte PEI-Platte, die mit dem Drucker geliefert wird, ist empfindlich gegenüber Schmutz und Öl. Wenn Sie die Oberfläche der Platte mit den Händen berührt haben, können Fettstoffe von Ihren Händen auf die Oberfläche übertragen werden und die Haftungseigen- schaften der Platte beeinträchtigen.
- Seite 35 21. Anmerkungen nach dem Druck Warten Sie, bis die Druckplatte vollständig Waschen Sie die Druckplatte regelmäßig mit abgekühlt ist, bevor Sie die Drucke entfer- heißem Wasser und Spülmittel, um eine op- nen. timale Haftung zu erzielen. Wenn eine Stützstruktur verwendet wird, entfernen Sie diese so schnell wie mög- lich nach der Entnahme des Drucks.
- Seite 36 22. Regelmäßige Wartung Ein 3D-Drucker hat eine komplexe mechanische Struktur und zahlreiche bewegliche Teile. Re- gelmäßige Wartung ist unerlässlich, um einen stabilen Betrieb und hochwertige Druckergeb- nisse zu gewährleisten. Bewegliche Metallteile: Schmieren Sie regelmäßig Gewindespindeln, Linearführungen, Riemenscheiben und Extru- • derzahnräder, um Rostbildung zu verhindern.
- Seite 37 0,4 mm tenen Düse Werkzeugkopf Unterstützter Düsen- 0,2 mm, 0,4 mm, 0,6 mm, 0,8 mm durchmesser Filamentschneider Integriert Filamentdurchmesser 1,75 mm Bambu Lab Hochpräziser Permanentma- Extrudermotor gnet-Synchronmotor Druckplattenmaterial Flexible Stahlplatte Enthaltener Druckplat- Textured PEI Plate tentyp Heizbett Unterstützter Druckplat- Textured PEI Plate, Smooth PEI Plate, Cool...
- Seite 38 Werkzeugkopfes Maximale Beschleuni- gung des Werkzeugkop- 20.000 mm/s Geschwindigkeit 40 mm (Testparameter: 250 mm rundes Modell mit Maximaler Hotend Durch- fluss einer einzigen Außenwand; Bambu Lab ABS; 280 °C Drucktemperatur) Aktivkohlefilter Unterstützt Luftreinigung VOC-Filterung Unterstützt Partikelfilterung Unterstützt Bauteilkühlung Geschlossener Regelkreis Kühlung...
- Seite 39 23. Druckerspezifikationen Element Spezifikation Hochspannungsversion: 200-240 VAC, 50/60 Hz Spannung Niederspannungsversion: 100-120 VAC, 50/60 Hz Elektrische Anforde- Hochspannungsversion: 1200 W@220 V Maximale Leistung Niederspannungsversion: 1000 W@110 V rungen Hochspannungsversion: 200 W@220 V (PLA-Druck) Leistung im Dauerbetrieb Niederspannungsversion: 200 W@110 V (PLA-Druck) Betriebstemperatur 10 °C - 30 °C 5 Zoll Touchscreen mit einer Auflösung von...
- Seite 40 23. Druckerspezifikationen Element Spezifikation Ethernet Nicht verfügbar Drahtloses Netzwerk Dualband-WLAN Netzwerk Kill-Switch Nicht verfügbar Netzwerksteuerung Abnehmbares Netzwerk- Nicht verfügbar modul 802.1X Netzwerkzugriffs- Nicht verfügbar kontrolle 2412 - 2472 MHz, 5150 - 5850 MHz (FCC/CE) Betriebsfrequenz 2400 - 2483,5 MHz, 5150 - 5850 MHz (SRRC) 2,4 GHz: <23 dBm (FCC);...
- Seite 41 24. AMS 2 Pro Spezifikationen Position Spezifikation Abmessungen 372*280*226 mm Gehäuse Nettogewicht 2,5 kg Gehäuse ABS/PC PLA, PETG, ABS, ASA, PET, PA, PC, PVA (getrocknet), BVOH (getrocknet), PP, POM, HIPS, Bambu PLA-CF/ Unterstützte Filamente PAHT-CF/PETG-CF/Support für PLA/PETG und TPU für TPE, generisches TPU, PVA (feucht), BVOH (feucht), Nicht unterstützte Fil- Bambu PET-CF/TPU 95A und andere Filamentmarken,...
- Seite 42 24. AMS 2 Pro Spezifikationen Pro kann sie nicht vollständig trocknen. Wenn Sie eine bessere Trocknungsleistung für diese Filamente wünschen, empfehlen wir den Kauf eines AMS HT.
- Seite 43 25. Technischer Support Wenn Sie technischen Support benötigen, befolgen Sie bitte eine der folgenden Methoden: Methode 1: Besuchen Sie das Bambu Lab Wiki für Tutorials und War- tungsanleitungen. wiki.bambulab.com/home Methode 2: Kontaktieren Sie uns über eine der Optionen, die im Ab- schnitt „Kontakt“...
- Seite 44 www.bambulab.com...
