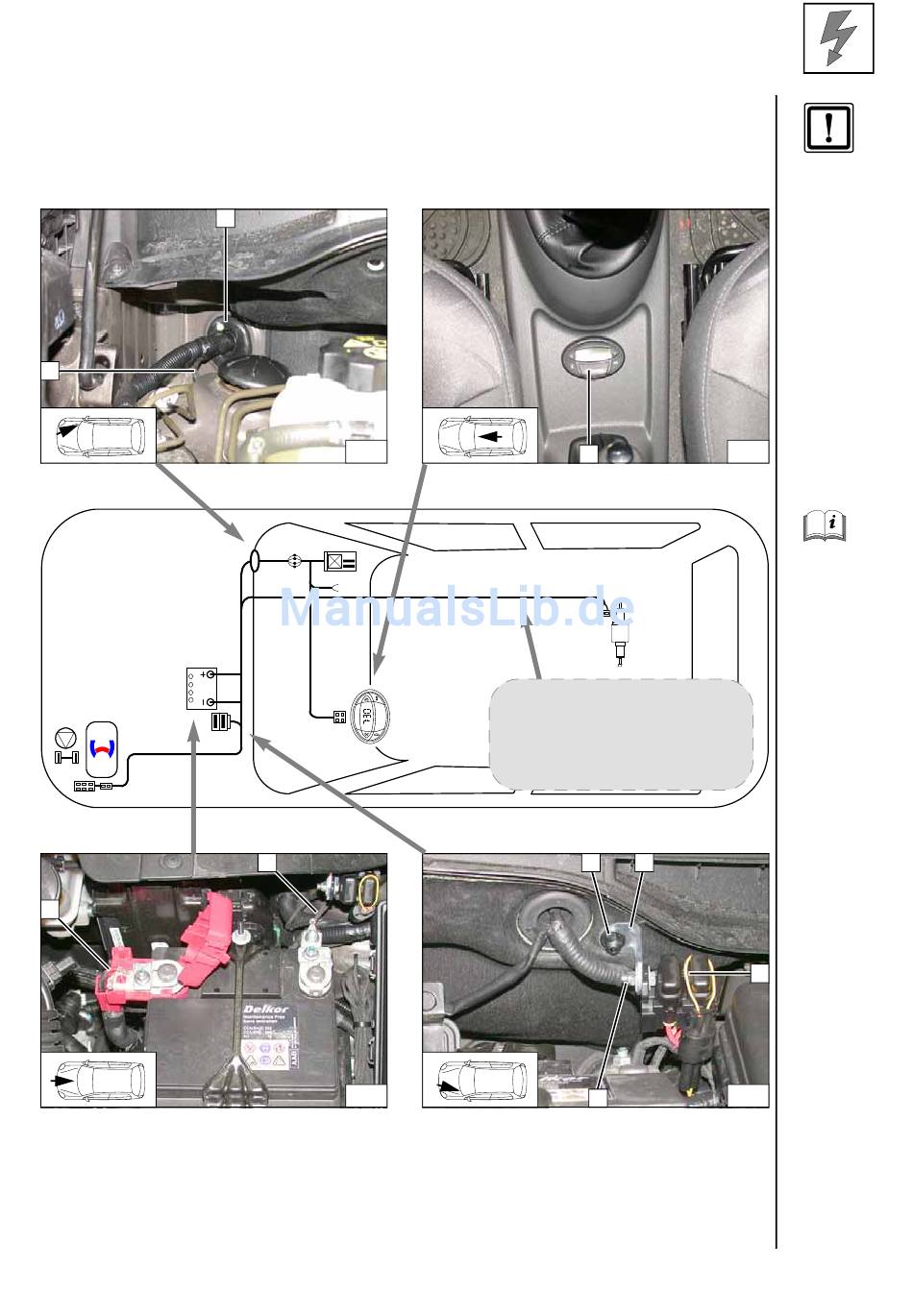

Elektrik - Webasto Thermo Top Evo Einbauanleitung

Chevrolet Spark

Elektrik

Kabelbaumdurchführung
1 Gummitülle
2 Kabelbäume Heizgerät, Bedienelement
2
2
Plus- und Masseleitung
1 Masseleitung an Batterie- Minuspol
2 Plusleitung an Batterie- Pluspol
Ident.-Nr.: 1317009B
1
3
1
5
Stand: 11.06.2013
Vorwahluhr
1 Vorwahluhr
1
Kabelbaum Dosierpumpe erst
später zusammen mit Brenn-
stoffleitung entlang der
fzg.eigenen Kraftstoffleitungen
am Unterboden verlegen
1
4
Sicherungshalter Motorraum
1 Kunststoffmutter, fzg.eigener Stehbolzen
2 Winkel
3 Sicherungen F1-2
4 Schraube M5x16, Scheibe [2x], Halteplatte
Sicherungshalter, Mutter
4
Schema
Kabel-
baumver-
legung
2
3
6
© Webasto Thermo & Comfort SE 7
