Inneneinheit montieren

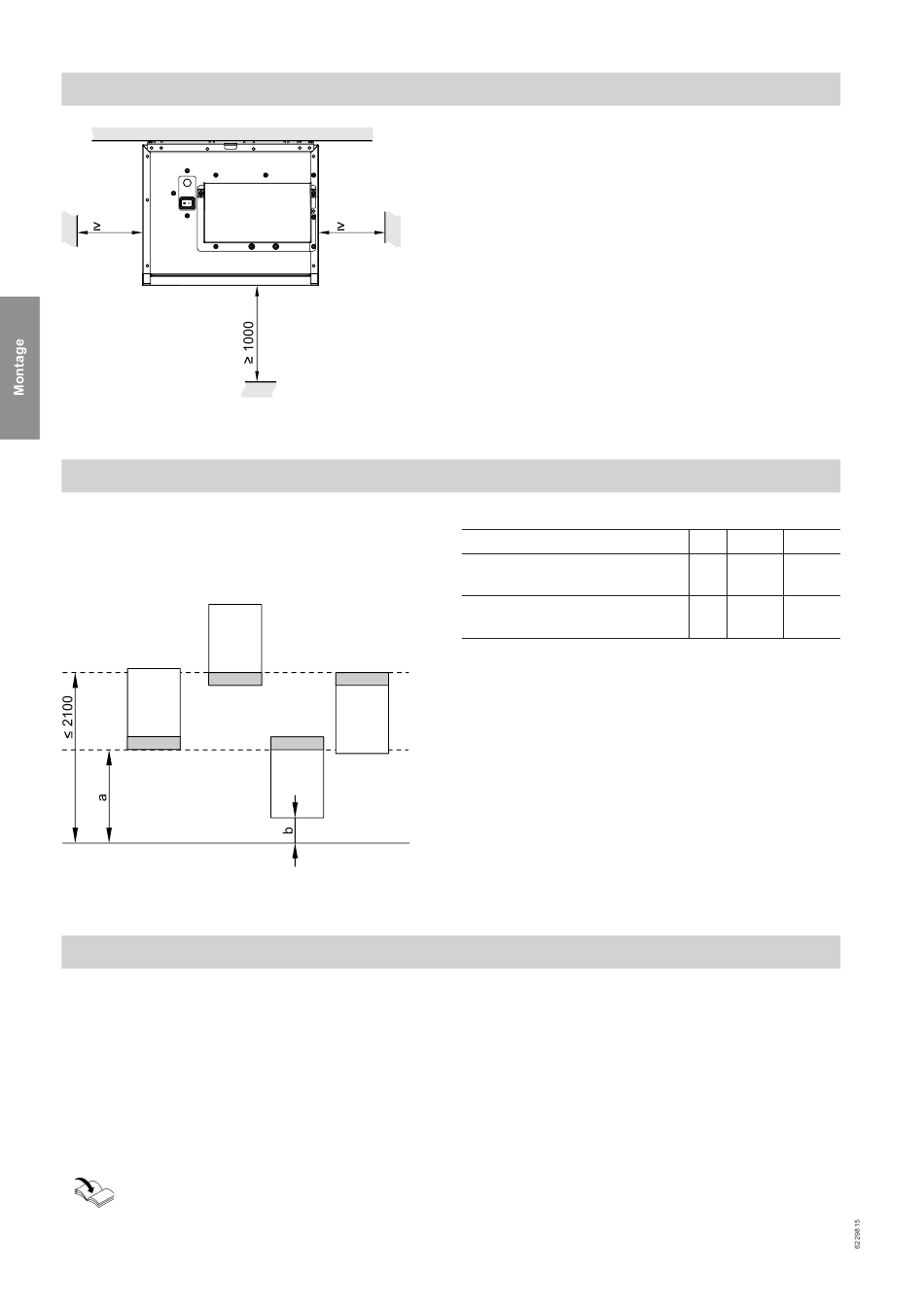

Mindestabstände
100
Abb. 30
Mindestmontagehöhen
Im Auslieferungszustand ist die Bedieneinheit unten
angeordnet. Für bessere Zugänglichkeit kann die
Bedieneinheit oben montiert werden, z. B. bei niedri-
gen Montagehöhen.
Abb. 31

Inneneinheit an die Wand montieren

Inneneinheit als Einzelgerät montieren
Gewicht und Schwerpunkt der Inneneinheit berück-
■
sichtigen. Gewicht: Siehe „Technische Daten".
■ Die Wand muss den statischen Erfordernissen ent-
sprechen.
Geeignetes Befestigungsmaterial verwenden,
abhängig vom Wandaufbau.
■ Wandmontage in Verbindung mit Montagehilfe
(Zubehör):
Montageanleitung Montagehilfe
50
Inneneinheit nicht in Schränke einbauen.
100
Empfohlene Maße
Ohne Montagehilfe für Aufputz-
Montage
Mit Montagehilfe für Aufputz-
Montage (Zubehör)
!
Achtung
Eine nicht ordnungsgemäß aufgehängte Innen-
einheit kann sich von der Wand lösen und
herabfallen.
Auf sichere Befestigung achten.
a b
mm 600 500
≥ ≥
mm 680 680
≥ ≥
