Alu-Rapid

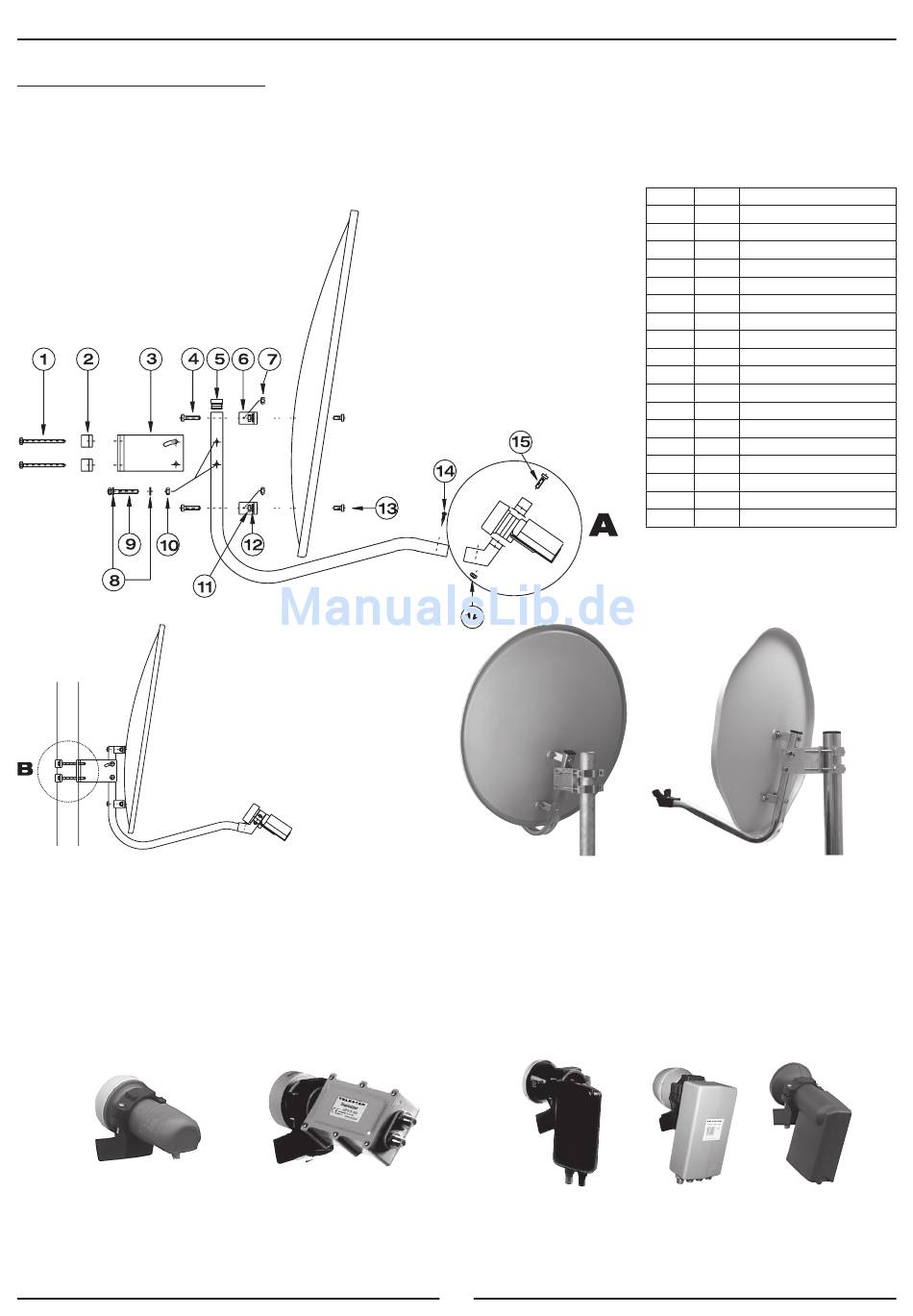

Aufbau der Satellitenantenne
1. Sie benötigen zum Zusammenbau der Satellitenantenne zwei 10 mm Schraubenschlüssel und einen Kreuzschlitz-Schrauben-
dreher. Zur Verbindung zwischen LNB (Außen-Empfangselektronik) und dem Satellitenreceiver verwenden Sie SAT-taugliche
Koaxialkabel und schraubbare F-Stecker.
Bauen Sie die Anlage, soweit diese nicht vormontiert ist,
wie in Abb. 1 gezeigt zusammen.
Abb. 1
Abb. 2
2. Befestigen Sie den LNB (Pos. 18) am LNB-Halter (Pos. 17) wie in Abb. 1 A beschrieben. Beachten Sie bitte hierbei die korrekte
Befestigung. Je nach LNB-Typ kann diese unterschiedlich sein. Siehe hierzu auch die untenstehenden Abbildungen.
Beim Einsatz als ASTRA/EUTELSAT 13° Ost Multifeedanlage beachten Sie die Montageanleitung zur Multifeedhalterung (nur bei
der 80er Alu-Rapid). Bei LNBs mit abgewinkelter Bauform zeigt der Anschluss (oder die Anschlüsse) senkrecht nach unten.
LNBs mit gerader Bauform sind mit einer Kennzeichnung versehen, die senkrecht nach oben zeigt. Übliche Kennzeichnungen
sind: Pfeil-Symbole, oder Beschriftungen wie „Oben", „UP" oder „O".
Abbildung LNB - Einbauweise
gerade Ausführung
3. Befestigen Sie mit Hilfe der Halteschellen (Abb. 2) die Satellitenschüssel am Antennenmast oder an der Wandhalterung.
Montageanleitung Satellitenanlage mit Schnellmontage-Halterungssystem
- 2 -
Pos.
Stück
Artikel
1
4
Schraube M 6x70
2
2
Halteschellen
3
1
Schwenkprofil
4
2
Schraube M 6x30
5
1
Verschlußstopfen
6
2
Haltebügel
7
2
Mutter M 6
8
4
Unterlegscheibe
9
2
Schraube M 6x45
10
2
Mutter M 6
11
4
Mutter M 6
12
4
Zahnscheibe
13
4
Schraube M 6x15
14
2
Blechschraube
15
2
Schraube M 3,5x30
16
2
Mutter M 3,5
17
1
LNB-Halter
18
1
LNB (Außenelektronik)
Abbildung LNB - Einbauweise
abgewinkelte Ausführung
