Inhaltszusammenfassung für DigitalBox IMPERIAL HD 3 basic-L

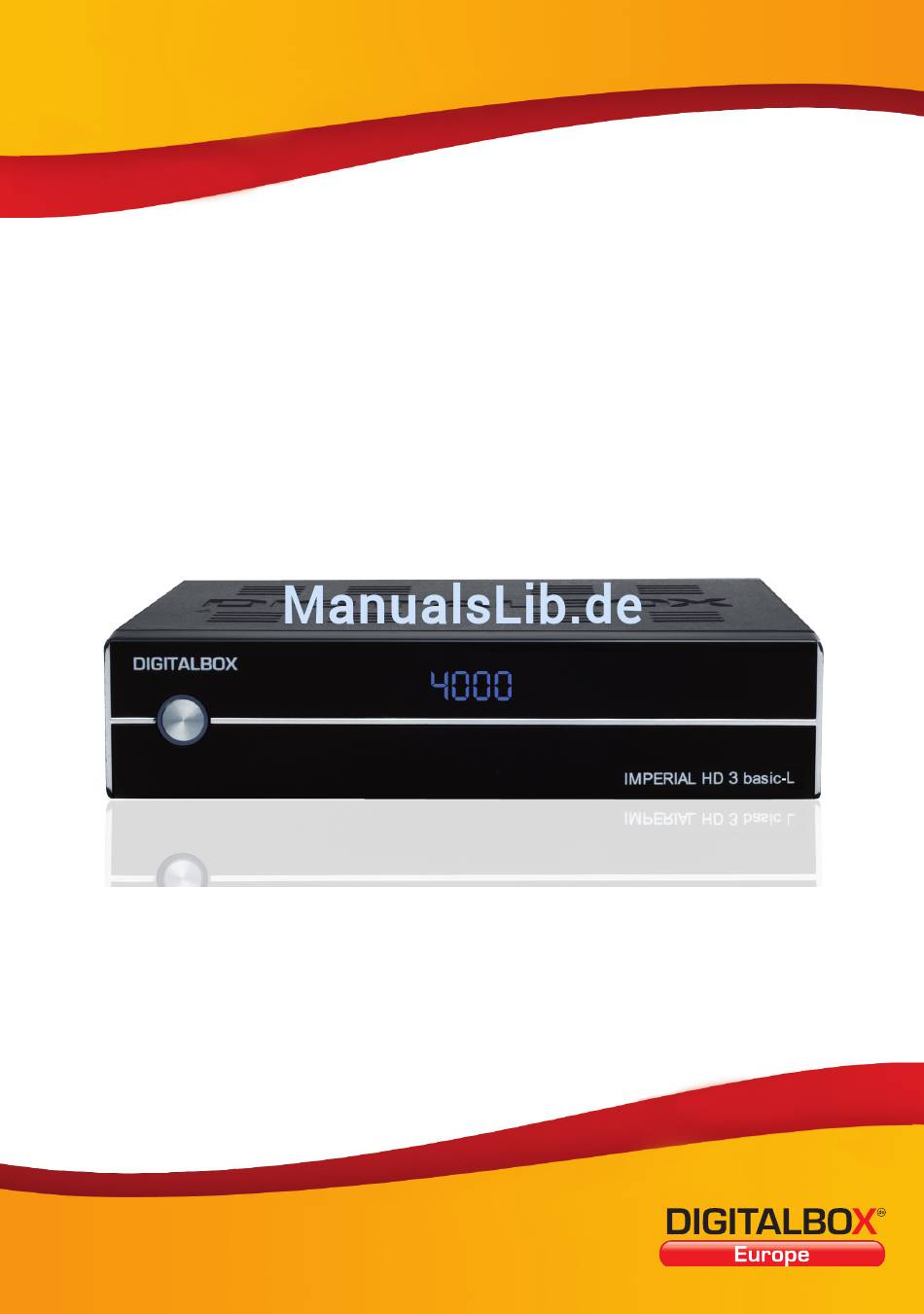

- Seite 1 Bedienungsanleitung IMPERIAL HD 3 ® basic-L www.digitalbox.de Version 1.1...
-
Seite 2: Inhaltsverzeichnis
InHALtsVERzEIcHnIs 1. BEDIENFELD & FERNBEDIENUNGSBESCHREIBUNG..4 1.1 Beschreibung der Frontblende....4 1.2 Beschreibung der Rückseite....5 1.3 Beschreibung der Fernbedienung . - Seite 3 InHALtsVERzEIcHnIs 8.6.2 TV-Einstellungen ........35 8.6.3 Zeit- und Timereinstellungen .
-
Seite 4: Bedienfeld & Fernbedienungsbeschreibung
1. BEDIEnFELD & FERnBEDIEnUnGsBEscHREIBUnG 1.1 Beschreibung der Frontblende taste Erklärung Standby/Power Einschalten und auf Standby-Betrieb schalten. LED-Standbyanzeige ROT Wenn der Kreis um die Standby/Power Taste rot leuchtet, befindet sich das Gerät im Standby. LED-Display 4-stellige, nummerische Anzeige der Programm- plätze Bedienungsanleitung... -
Seite 5: Beschreibung Der Rückseite
1. BEDIEnFELD & FERnBEDIEnUnGsBEscHREIBUnG 1.2 Beschreibung der Rückseite taste Erklärung LNB IN LNB-Anschluss IF OUT LNB-Anschluss für einen zweiten Receiver TV (Ausgang) SCART-Anschluss TV-Gerät HDMI Anschluss zur digitalen Übertragung von Audio- und Video-Signal. 180–240 V ~ Externes Netzteil / Eingangsspannung 180 - 240 V 19 V / 0,8 A Ausgangsspannung 19 V / 0,8 A; Netzteil-Anschluss OPTISCH/SPDIF Optischer Digitalausgang VIDEO CVBS Videostecker-Verbindung (RCA) AUDIO R Stereo Audio-Cinch-Anschluss Rechts AUDIO L Stereo Audio-Cinch-Anschluss Links USB 2.0-Schnittstelle HDTV-Receiver... -
Seite 6: Beschreibung Der Fernbedienung
1. BEDIEnFELD & FERnBEDIEnUnGsBEscHREIBUnG 1.3 Beschreibung der Fernbedienung Lautstärke ein/ Einschalten/Standby stumm schalten Elektronischer Programmführer Tonspur Zahlentastatur Untertitel aktivieren/ deaktivieren (falls gesendet) Aufrufen von Zurück zum letzten Programm- Programm Parametern Videotext aufrufen OK-Taste, Pfeiltaste auf/ Programmliste aufrufen Programm auf Pfeiltaste links/ Pfeiltaste links/ Lautstärke anheben Lautstärke anheben Pfeiltaste ab/ Programm ab Funktionstasten Standbild Favoritenlisten anzeigen Zoom-Funktion Exit Taste Menü aufrufen TV/Radio-Taste zurückspulen Play/Pause vorspulen... -
Seite 7: Vorwort
2. VORWORt Diese Bedienungsanleitung hilft Ihnen beim • bestimmungsgemäßen • sicheren • vorteilhaften Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt. Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Un- terhaltungselektronik hat. Jede Person, die diesen Receiver • montiert • anschließt • bedient • reinigt • entsorgt muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis genommen haben. Bewahren Sie diese Bedienungsanleitung immer in der Nähe des Receivers auf. HDTV-Receiver... -
Seite 8: Sicherheitshinweise
3. sIcHERHEItsHInWEIsE Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. 3.1 Grundlegende sicherheitshinweise Elektrischer Anschluss • Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. Hinweis: Der Schalter auf der Vorderseite trennt das Gerät nicht vom Netz. • Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus. • Öffnen Sie niemals das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Stromschlags. • Schließen Sie den Receiver nur an eine fachgerecht installierte Netz-Steckdose von 180–240 V ~ , 50–60 Hz an. -
Seite 9: Erläuterung Der Sicherheitshinweise
3. sIcHERHEItsHInWEIsE Richtiger standort • Stellen Sie den Receiver auf eine feste, ebene Unterlage. • Vermeiden Sie die Nähe von: - Wärmequellen, wie z.B. Heizkörpern, - offenem Feuer, wie z.B. Kerzen, - Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern. - Stellen Sie keine Gefäße mit Flüssigkeit (zum Beispiel Vasen) auf den Receiver. • Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub. • Decken Sie niemals die Lüftungsschlitze ab. Sorgen Sie für ausreichende Belüftung des Receivers. • Stellen Sie keine schweren Gegenstände auf den Receiver. • Wenn Sie den Receiver von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Receivers Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie ihn in Betrieb nehmen. • Verlegen Sie das Netzkabel und das Antennenkabel so, dass niemand darauf treten oder darüber stolpern kann. Der richtige Umgang mit Batterien • Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und ver- schlucken. Sollte eine Batterie verschluckt werden, nehmen Sie bitte sofort ärztliche... -
Seite 10: Bestimmungsgemäßer Gebrauch
3. sIcHERHEItsHInWEIsE 3.3 Bestimmungsgemäßer Gebrauch Der Receiver dient dem Empfang von digitalen unverschlüsselten (free-to-air) Satelliten-Programmen im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Dazu gehört auch die Beachtung aller Informationen dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder so- gar zu Personenschäden führen. Sie bedeutet zudem den sofortigen Garantieverlust. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen... -
Seite 11: Beschreibung
• Automatischer Sender-Suchlauf/Blindscan/Einzelsatellitensuche/Multi-Satelliten suche/TP-Suchlauf • Software-Update über Satellit (OTA) und über USB • Kindersicherung für Programme und das Menü • Unterstützt DiSEqC 1.0/1.1/1.2 & Unicable • Bildformate: 4:3 LetterBox, PanScan/16:9, Automatische 16:9/4:3-Umschaltung • 1 Bedienknopf am Gehäuse (Standby) • Externes, energiesparendes Schaltnetzteil Anschlüsse: • 1 x HDMI-Ausgang für die Formate: 480i, 576i/p, 720p und 1080i/p • 1 x USB 2.0-Port auf der Rückseite zum Anschluss externer Medien wie Festplatte oder USB-Stick • 1 x Scart-Anschluss für TV und Video/DVD (RGB/Y/C) • 1 x Coaxialer Digitalausgang (S/PDIF) • 3 x Cinch (Audio L/R, Video Out) • 1 x Durchschleiftuner • Abmessungen (B x H x T): 160 x 40 x 140 mm Zusätzlich können Sie über unsere Webseite einen passenden Programm-Editor erhalten. Mit Ihrem Computer können Sie dann die Programmlisten des Receivers bearbeiten. Bitte beachten Sie hierzu die Informationen auf unserer Homepage www.digitalbox.de. HDTV-Receiver... -
Seite 12: Receiver Anschliessen
6. REcEIVER AnscHLIEssEn Der Receiver wird über ein Coaxial-Kabel mit Ihrer Satelliten-Antenne verbunden. Bevor Sie den Receiver anschließen können, müssen Sie gegebenenfalls ein Coaxial-Kabel anfertigen. Achtung!! Verbinden sie den Receiver erst mit dem stromnetz, wenn sie ihn ordnungsgemäß an alle Geräte und die Antenne angeschlossen haben. Andernfalls kann der Receiver be- schädigt werden. Achtung!! Hinweis zur netztrennung. Die standby-taste dieses Gerätes trennt das Gerät nicht voll- ständig vom stromnetz. - Seite 13 6. REcEIVER AnscHLIEssEn Es darf kein Drahtgeflecht hinten am Stecker-Ende überstehen. Kürzen Sie den Innenleiter mit einem Seitenschneider, so dass er maximal 1 mm aus dem Stecker ragt. Montage-schema Schrauben Sie den F-Stecker des Coaxial-Kabels auf den Antennen-Anschluss “LNB IN“ am Receiver. Das andere Ende des Coaxial-Kabels schrauben Sie am LNB fest. Anschluss-schema HDTV-Receiver...
-
Seite 14: Anschluss Mit Scart-Kabel
6. REcEIVER AnscHLIEssEn 6.2 Anschluss mit scARt-Kabel Wahlweise können Sie ein TV Gerät oder einen Videorecorder an die SCART-Buchse “TV” anschließen. Stecken Sie das SCART-Kabel in die SCART-Buchse “TV“ am Receiver. Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanlei- tung des TV-Geräts. Wenn Sie ein Video-Gerät anschließen möchten, stecken Sie ein Scart-Kabel in die Scart-Buchse “TV“ am Receiver. Verbinden Sie das Scart-Kabel mit dem Video-Gerät. Beachten Sie die Bedienungsanlei- tung des Video-Geräts. Das Scart-Kabel gehört nicht zum Lieferumfang. Anschluss-schema Bedienungsanleitung... -
Seite 15: Anschluss Mit Hdmi-Kabel
6. REcEIVER AnscHLIEssEn 6.3 Anschluss mit HDMI-Kabel Stecken Sie das HDMI-Kabel in die HDMI-Buchse “HDMI“ am Receiver. Verbinden Sie das HDMI-Kabel mit dem TV-Gerät. Bitte beachten Sie die Bedienungs-- anleitung des TV-Geräts. Beachten Sie, dass das HDMI-Kabel nicht zum Lieferumfang gehört. Die Wiedergabe eines am VCR-Scart-Anschluss angeschlossenen Video-Geräts ist über den HDMI-Anschluss nicht möglich. Anschluss-schema HDTV-Receiver... -
Seite 16: Anschluss Mit Cinch-Kabel
6. REcEIVER AnscHLIEssEn 6.4 Anschluss mit cinch-Kabel Um den Ton über Ihre Stereo-Anlage wiederzugeben, verbinden Sie diese mit einem Cinchkabel mit dem Receiver. Verbinden Sie die Anschlüsse “AUDIO-R“ und “AUDIO-L“ des Receivers mit den Audio- Eingängen der Stereo-Anlage. Achtung! Verbinden sie niemals den Phono-Eingang Ihrer stereo-Anlage mit dem Receiver, das kann Ihre stereo-Anlage zerstören. Beachten sie unbedingt die Angaben zum Anschluss eines cinch-Kabels in der Bedienungsanleitung Ihrer stereo-Anlage. -
Seite 17: Anschluss Eines Audio-Digital-Receivers
6. REcEIVER AnscHLIEssEn 6.5 Anschluss eines Audio-Digital-Receivers Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital Klang/AC3) nutzen wollen, müssen Sie Ihren Audio-Digital Receiver mit dem optischem Ausgang des Receivers verbinden. Achtung! Beachten sie unbedingt die Angaben zum Anschluss in der Bedienungsanleitung Ihres Audio-Digital-Receivers. Das Coaxial-Kabel gehört nicht zum Lieferumfang. Zum Radio-Empfang muss Ihr TV-Gerät nicht eingeschaltet sein. Wenn Sie den TV-Ton über Ihre Stereo-Anlage empfangen möchten, müssen Sie das TV-Gerät einschalten. Anschluss optischer Digitalausgang Stecken Sie das Optische Kabel in den Anschluss “Coaxial S/PDIF“ am Receiver. Verbinden Sie das Optische Kabel mit dem Audio-Digital-Receiver. Anschluss-schema HDTV-Receiver... -
Seite 18: Die Antenne Anschließen Und Grob Ausrichten
6. REcEIVER AnscHLIEssEn 6.6 Die Antenne anschließen und grob ausrichten Bevor Sie die Antenne ausrichten, müssen Sie das Antennenkabel an den LNB anschließen. Beachten Sie auch die Bedienungsanleitung Ihrer Satelliten-Antenne. Achtung! Der Receiver darf erst an die stromversorgung angeschlossen sein, wenn sie das An- tennenkabel an den Receiver angeschlossen haben. Schrauben Sie den F-Stecker an den Anschluss des LNB. Wenn Sie Ihre Satelliten-Anlage noch nicht montiert und ausgerichtet haben, müssen Sie zunächst einen geeigneten Standort für die Montage der Antenne suchen. Hierbei ist zu beachten, dass die Antenne südöstlich ausgerichtet werden muss. Das heißt, wenn Sie hinter Ihrer Antenne stehen, müssen Sie freie Sicht in Richtung Südosten haben. Bitte beachten Sie, dass die Antenne nie hinter einer Balkonbrüstung, Hausbrüstung oder sonstigen Hindernissen (z.B. Bäume) montiert werden darf. -
Seite 19: Erster Schritt
6. REcEIVER AnscHLIEssEn Je nachdem, welchen Satelliten Sie empfangen wollen, muss in diesem Winkel freie Sicht ohne Hindernisse sein. Dies muss vor allem bei der Montage an einer Wand beachtet werden. Vergewissern Sie sich, bevor Sie eine entsprechende Wandhalterung (nicht unbe- dingt im Lieferumfang enthalten) an Ihrer Hauswand befestigen, ob Sie Ihre Antenne auch so weit drehen können, ohne an die Hauswand anzustoßen. Nachdem Sie alle Verbindungen hergestellt haben, können Sie nun beginnen, die Antenne einzurichten. Bitte überprüfen Sie nochmals, ob der Receiver mit dem LNB an der Antenne verbunden ist und der Receiver mit Ihrem TV-Gerät verbunden ist. Wenn diese Kabelverbindungen korrekt hergestellt wurden, können Sie die Geräte einschalten. Erster schritt: Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass Ihr TV-Gerät mit dem Receiver abgeglichen ist. Bei Scart-Verbindung muss das TV-Gerät auf dem richtigen AV-Kanal sein. - Seite 20 6. REcEIVER AnscHLIEssEn Drehen Sie nun Ihre Antenne unter Beobachtung des TV-Gerätes langsam nach Osten (links), bis das Empfangsteil genau nach Osten zeigt, also um 90 ° drehen (siehe folgende Zeichnung). Bei digitalem Sat-Empfang empfängt der Receiver das Sendesignal etwas zeitversetzt. Drehen Sie deshalb die Antenne sehr langsam und warten Sie bei jeder Position einige Sekunden, bis der Receiver im Bildschirmmenü die Signalstärke anzeigt. Stellen Sie nun Ihre Antenne um 1° steiler. Ziehen Sie hierfür oben an der Antenne. Nun führen Sie die Antenne langsam wieder zurück bis zum Ausgangspunkt in Richtung Süden. Stellen Sie nun die Antenne wieder 1° steiler und führen Sie die Antenne wieder nach links Richtung Osten. Diese Schritte wiederholen Sie so lange, bis sich der Höhenwinkel und Seitenwinkel z.B. für ASTRA1 bei 19,2° Ost kreuzt und Sie auf Ihrem TV-Gerät das eingestellte Programm empfangen. Bitte überprüfen Sie jetzt nochmals, ob Sie das am Receiver eingestellte Programm empfangen und schalten Sie mit der Fernbedienung mit der CH und CH...
-
Seite 21: In Betrieb Nehmen
7. In BEtRIEB nEHMEn 7.1 Fernbedienung Für die Fernbedienung benötigen Sie zwei Batterien vom Typ Micro: LR 03/AAA/1,5 V Öffnen Sie das Batteriefach. Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batte- riefach ein. Schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet. Tauschen Sie schwächer werdende Batterien rechtzeitig aus, ansonsten ist die Sendeleistung der Fernbedienung zu schwach. Tauschen Sie immer beide Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs. Prüfen Sie bitte mindestens einmal jährlich die Batterien Ihrer Fernbedienung. Wenn eine Batterie ausgelaufen ist, ziehen Sie Schutzhandschuhe an und reinigen Sie das Batteriefach mit einem trockenen Tuch. Achtung! Batterien können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen. Entsorgen sie die Batterien deshalb unbedingt entsprechend den geltenden gesetzli- chen Bestimmungen. -
Seite 22: Schnelleinrichtung
7. In BEtRIEB nEHMEn Stecken Sie das Netzteil des Receivers in die Netz-Steckdose. Schalten Sie das Gerät mit der Taste “Einschalten/Standby” auf der Fernbedienung oder an der Gerätevorder- seite ein. Im Standby Modus leuchtet die LED um die Taste “Power” rot. Der Receiver wird mit vorprogrammierten Fernseh-Programmen ausgeliefert und kann direkt benutzt werden. Wenn Sie feststellen möchten, ob es neue Programme gibt, aktivieren Sie einen Programm-Suchlauf. Lesen Sie dazu die Informationen weiter unten. Um in den Standby-Modus zu gelangen, drücken Sie die rote Taste oben links auf der Fernbedienung. Das Gerät verbraucht dabei nur ca. 0,5 Watt. Dies ist ein aktuell sehr niedriger Stromverbrauchs-Wert. 7.3 schnelleinrichtung Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird die Schnellein- richtung automatisch gestartet. -
Seite 23: Menü-Aufbau
8. HAUPtMEnü 8.2 Menü-Aufbau Hauptmenü Untermenü Erklärung auf Programm TV-Programmliste Radio-Programmliste Programmeinstellungen Favoritenlistennamen Alle löschen Installation Einzelsatellitensuche Multi-Satellitensuche TP-Suchlauf Satellitenliste Transponderliste Antennenausrichtung Unicable Einstellungen Systemeinstellungen Sprache TV-Einstellungen Zeit- und Timereinstellungen OSD-Einstellungen Kindersicherung Energieeinstellungen Diverses Information Schnelleinrichtung Werkseinstellung Software Upgrade Media Management Datei Liste Multimedia Kontrolle HDD Information HDTV-Receiver... -
Seite 24: In Den Menüs Navigieren
8. HAUPtMEnü 8.3 In den Menüs navigieren In den Menüs navigieren Sie mit den Tasten , und . Gewählte Menüpunkte wer- den markiert. Mit der “OK” Taste erfolgt die Auswahl. Durch das Drücken der “Menü” oder “EXIT” Taste, gelangen Sie wieder zurück zum vorher geöffneten Menü. Änderungen müssen zusätzlich bestätigt werden. Änderungen erfordern teilweise eine Bestätigung der Sicherheitsabfrage. Beispiel: Receiver auf sommerzeit einstellen. Taste MENÜ, Systemeinstellungen auswählen, Taste OK, Zeit- & Timer-Einstellung auswäh- len, Taste OK, Lokale Zeiteinstellung auswählen, Taste OK. GMT verwenden mit den Tasten und aktivieren. Im Punkt GMT-Differenz die Zeitzone standortabhängig einstellen (Deut- schland: “GMT +01:00“). Punkt Sommerzeit mit den Tasten und einschalten. Mit Taste EXIT das Menü verlassen. -
Seite 25: Satellitenliste
8. HAUPtMEnü 8.4.2 satellitenliste Im Hauptmenü wählen Sie “Installation” und bestätigen dann mit “OK”. Es öffnet sich das Menü “Satelliten Installation”. Gehen Sie mit dem Cursor auf “Satellitenliste” und bestäti- gen Sie wieder mit “OK”. Die Liste aller gespeicherten Satelliten wird angezeigt. Hier können Sie Satelliten verwalten: Ändern (rote Funktionstaste): Bearbeitung des Satellitennamen und der Position. Wichtig für Drehmotor-Antenne. Neu (grüne Funktionstaste): Manuelles Hinzufügen eines Satelliten. Löschen (gelbe Funktionstaste): Löschen eines gespeicherten Satelliten und dessen Programme. 8.4.3 tP-Liste In diesem Untermenü können Sie die Transponder der Satelliten, die in der Satellitenliste aufgeführt sind, bearbeiten. • Ändern (rote Funktionstaste): Ändern der Parameter des markierten Transponders. Beachten Sie, dass diese Änderung sich auf die Programme des geänderten Trans- ponders auswirken! • Neu (grüne Funktionstaste): Hier kann ein neuer Transponder, der bisher noch nicht... -
Seite 26: Tp-Suchlauf
8. HAUPtMEnü Gehen Sie nun wie folgt vor: Untermenü-Punkt TP-Liste. Drücken Sie die grüne Funktionstaste auf Ihrer Fernbedienung. Das Feld “Neuer TP“ öffnet sich. Geben Sie im Feld “TP-Frequenz” 10836 mit den Tasten 0-9 auf der Fernbedienung ein. Geben Sie im Feld “Symbolrate” 22000 mit den Tasten 0-9 auf der Fernbedienung ein. Stellen Sie im Feld “Polarisation” H für Hori- zontal mit den Tasten und ein. Nur Freie: Einstellung “Ja” = nur frei empfangbare Programme werden gesucht. ”Nein” = auch verschlüsselte Programme werden gesucht. Wählen Sie das Feld “Suchlauf”, um den neu erstellten Satelliten nach Programmen abzusuchen. Bestätigen Sie mit OK. ODER Drücken Sie die “EXIT” Taste um den Transponder zu speichern. Sie gelangen zur TP- Liste zurück. -
Seite 27: Antennenausrichtung
8. HAUPtMEnü 8.4.5 Antennenausrichtung Wenn Sie das Menü ”Antennenausrichtung” aufrufen, wird ein Fenster wie in der neben- stehenden Abbildung dargestellt geöffnet. Hier können Sie Ihre örtliche Länge und Breite und die Längengrad-Angabe für den Satelliten eingeben. Der Receiver berechnet die Aus- richtung und Höhe der Antenne, um Ihre An- tenne auf den gewählten Satelliten zu richten. 1. Verwenden Sie die Zifferntasten, um die Werte für “Örtlichen Längengrad”, “Örtli- chen Breitengrad” und “SAT-Längengrad” einzugeben. - Seite 28 8. HAUPtMEnü Auch bei Multischaltern sind die Frequenzen auf dem Schalter oder in der Bedienungsan- leitung aufgeführt. Zuordnung der Unicable Frequenz im Receiver: Wählen Sie im Menü “Satelliten Installation” den Punkt “Unicable Einstellungen”. Bestäti- gen Sie mit “OK”. Es öffnet sich das Menü “Unicable Einstel- lungen”. Wählen Sie z.B. IF- Kanal 1 und ordnen Sie diesem Kanal eine Frequenz zu. Um die Fre- quenz einzugeben, gehen Sie mit dem Cursor auf den Punkt “IF-Frequenz”. Hier können Sie die Frequenz mit Hilfe der Zahlentasten auf der Fernbedienung eingeben.
-
Seite 29: Einzel-Satellitensuchlauf
8. HAUPtMEnü 8.4.7 Einzel-satellitensuchlauf Gehen Sie mit dem Cursor auf den Punkt “Einzelsatellitensuche” und bestätigen Sie mit “OK”. Satellit: Auswahl des zu durchsuchenden Satelliten. Nur Freie: Einstellung “Ja” = nur frei emp- fangbare Programme werden gesucht. ”Nein” = auch verschlüsselte Programme werden gesucht. Suchlauf: Auswahl, ob nur nach TV-Pro- grammen, nur nach Radioprogrammen oder nach beiden gesucht werden soll. Suchlaufmodus: Wählen Sie mit dem Cursor zwischen Netzwerksuche, Automatischer Suchlauf oder Transpondersuchlauf. Gehen Sie jetzt auch das Feld “Suchlauf” und bestätigen Sie mit “OK”. Neu gefundene Programme werden an die Liste angehängt. 8.4.8 Multi-satellitensuchlauf Wählen Sie das Feld “Mulit-Satellitensuche” und bestätigen Sie mit “OK”. Es öffnet sich das Fenster “Multi-Satellitensuchlauf”. -
Seite 30: Programme
8. HAUPtMEnü 8.5 Programme (symbol: tV-Gerät) Im Folgenden werden Ihnen die Menüpunkte des Hauptmenüpunktes “Programme“ erklärt. Wählen Sie im Hauptmenü das Feld “Pro- gramme” und bestätigen Sie mit “OK”. Es öff- net sich das Menü “Programme”. Gehen Sie auf das Feld TV-Programmliste und bestätigen Sie mit “OK”. 8.5.1 tV-Programmliste Wählen Sie im oberen Feld mit den Tasten und eine Satellitenliste aus. Der zu ändernde Sender, der mit den Tasten und und ausgewählt wird, ist mit einem gelben Balken markiert. Das Programm läuft in dem kleinen Fenster auf der rechten Seite. Sie haben außerdem die Möglichkeit, die Programme über die grüne Taste nach ver- schiedenen Kriterien zu sortieren. -
Seite 31: Programme Sperren
8. HAUPtMEnü Die Favoriten-Gruppe ist jetzt mit einem Herz-Symbol markiert. In der Hauptliste ist das Programm ebenfalls mit einem Herz-Symbol gekennzeichnet. Sie können diesen Vorgang nun für weitere Programme wiederholen. Verlassen Sie das Menü “Favoriten” mit “EXIT”. 8.5.1.2 Programme sperren Drücken sie die Gelbe Funktionstaste auf der Fernbedienung. Sie werden aufge- fordert, ein Passwort einzugeben. In der Werkseinstellung ist das Passwort “0000”. Wählen Sie das gewünschte Programm, welches zum Sperren markiert werden soll, aus und drücken die Gelbe Funktions- taste. Es erscheint ein Schlosssymbol hinter dem ausgewählten Programm. Bevor Sie nun das Programm aufrufen wollen, werden Sie aufgefordert , das Passwort einzugeben. -
Seite 32: Austausch
8. HAUPtMEnü 8.5.1.4 Austausch Mit dieser Funktion können Sie Programmplätze austauschen. Drücken Sie die Rote Taste und dann die Grüne Taste. Verschieben Sie jetzt das mar- kierte Programm mit dem Cursor auf das Programm, das Sie tauschen möchten. Mit der “OK” Taste bestätigen Sie den Austausch der Programmplätze. 8.5.1.5 Ändern und Erstellen Drücken Sie die Gelbe Taste auf der Fern- bedienung. Geben Sie jetzt Ihre Pin ein. Drücken sie nun die Blaue Funktionstaste. Wählen Sie danach die Rote Taste für ändern oder die Grüne Taste für Erstellen. Ändern: Drücken Sie im Menü “Ändern” die “OK” Taste. Im folgenden Fenster kön- nen Sie den Sendernamen ändern. Wählen Sie mit dem Cursor auf der angezeigten Tastatur die gewünschten Änderungen an. -
Seite 33: Programme Überspringen
8. HAUPtMEnü 8.5.1.7 Programme überspringen In diesem Menüpunkt können Sie wählen, ob ein Kanal beim Schalten durch die Programme – sowohl im TV- als auch im Radiomodus - übersprungen werden soll. Hier wird ein Kanal nicht gelöscht, sondern nur temporär aus der Programmliste entfernt. Drücken Sie die Gelbe Taste auf der Fernbedienung. Geben Sie jetzt Ihre Pin ein. Wählen Sie das Programm, welches übersprungen werden soll, aus und drücken die Grüne Funk- tionstaste. Hinter dem ausgewählten Programm erscheint jetzt ein Pfeil-Symbol. Wenn Sie nun im TV- oder Radiomodus durch die Programmliste navigieren, wird der markierte Kanal übersprungen Verlassen Sie das Menü mit “EXIT” und bestätigen Sie die Änderung mit “JA” oder “NEIN”. 8.5.2 Radio-Programmliste Funktionen identisch mit TV-Programmliste. Änderungen nehmen Sie wie zuvor beschrieben vor. 8.5.3 Programmeinstellungen Bestätigen Sie den Punkt “Programmein- stellungen” mit “OK”. Im Menü “Programm- einstellungen” können Sie ein TV- oder Ra- dioprogramm bestimmen, mit dem Ihr Re- ceiver startet. Im Auslieferungszustand ist diese Funktion deaktiviert. -
Seite 34: Favoritenlistennamen
8. HAUPtMEnü 8.5.4 Favoritenlistennamen Bestätigen Sie mit “OK”. Wählen Sie mit dem Cursor eine Favoritenliste aus. Be- stätigen Sie erneut mit “OK”. Es öffnet sich im Menü eine Tastatur, mit der Sie die Lis- ten umbenennen können. 8.5.5 Alle Programme löschen Hier können Sie alle Programme löschen: Wählen Sie “Alle löschen” und bestätigen Sie mit “OK”. Dann müssen Sie Ihr Pass- wort eingeben (werkseitige Voreinstellung: 0000) Bestätigen Sie jetzt mit “JA” für alle Pro- gramme löschen oder brechen Sie mit... -
Seite 35: Tv-Einstellungen
8. HAUPtMEnü Untertitelsprache: Steht zur Verfügung, wenn Untertitel vom Sender angeboten werden. 8.6.2 tV-Einstellungen TV-Auflösung: Im Feld “Farbnorm” können Sie die maximale Video-Auflösung auswäh- lenAuswahl der TV-Auflösung HDTV-Qualität bei HD-Programmen: ab 720p Verwendeter Anschluss: HDMI Bildschirmformat: Wählen Sie das Bild- schirmformat entsprechend Ihres Fernse- hers. Voreingestellt ist Auto. Video-Ausgang: Hier wählen Sie zwischem HD (High Definition) und SD (Standard Defi- nition). Digitaler Audioausgang: Voreingestellt: LPCM Ausgang. Wenn Sie einen digitalen Audio-Verstärker verwenden, stellen Sie diese Einstellung auf BS Ausgang, um den... -
Seite 36: Zeiteinstellungen
8. HAUPtMEnü Untermenü Beschreibung Timer-Nummer Auswahl der Timer-Nummer 1-16 Timer-Modus Art der Wiederholung (einmal, täglich, wöchentlich, monatlich, jährlich, aus). Bei der Einstellung “Aus” wird der Timer deaktiviert. Timer-Dienst Hier können Sie folgende Einstellungen treffen: • T V-Programm einschalten: Receiver schaltet sich zum eingestellten Zeitpunkt auf ausgewählten TV-Sender ein. • Radio-Programm einschalten: Receiver schaltet sich zum eingestellten Zeitpunkt auf ausgewählten Radio-Sender ein. • Nachricht anzeigen: Hier können Sie einen Termin program- mieren. • Autom. OTA Konfiguration: Hier programmieren Sie den Zeitpunkt für ein Update. Einschalt Sender Einschalt Programm wählen. Datum Eingabe des Start-Datums des Ereignis Einschalt Zeit Eingabe der Start-Zeit des Ereignis Dauer Eingabe der Dauer des Ereignisses 8.6.3.2 zeiteinstellungen Unter diesem Menüpunkt können Sie die aktuelle Uhrzeit einstellen. Wählen Sie den Punkt “Zeiteinstellungen” und bestätigen Sie mit “OK”. -
Seite 37: Sleep Timer
8. HAUPtMEnü GMT aus: • GMT Differenz: nicht aktiv • Sommerzeit: nicht aktiv • Datum: aktuelles Datum eingeben • Zeit: aktuelle Uhrzeit eingeben 8.6.3.3 sleep timer Drücken Sie die Taste “OK”. Durch mehrfaches Drücken der “OK” Taste wählen Sie eine Zeit aus, nach der sich der Receiver ausschaltet. Sie wählen in 10 Minuten Schritten zwischen 10 und 120 Minuten. Wählen Sie AUS um den Timer zu deaktivieren. 8.6.4 OsD Einstellung Untertitelanzeige: Hier wählen Sie zwischen Ein oder Aus. OSD-Anzeigedauer: Hier stellen Sie die Dauer der Anzeige ein. Position: Hier wählen Sie, an welcher Stelle die Information auf dem Bildschirm anzeigt werden soll. Wählen Sie zwischen unten und oben. OSD-Tranzparenz: Hier wählen Sie zwi- schen “Aus”, 10%, 20 %, 30% oder 40 %. Logo von USB: Hier können Sie die Bil- danzeige per USB-Speicher ein- oder aus- schalten. -
Seite 38: Energieeinstellungen
8. HAUPtMEnü In diesem Menü können Sie das Menü und einzelne Programme sperren. Zusätzlich kön- nen Sie auch ein neues Passwort einrichten. Menüsperre: Falls aktiviert, ist das Recei- vermenü gesperrt. Programmsperre (Kindersicherung): Schalten Sie die PIN Code Abfrage für einzel- ne Programme ein oder aus. Neues Menüpasswort: Hier können sie ein neues Passwort für die gesperrten Menü- funktionen einstellen. In der nächsten Zeile “Passwort bestätigen” müssen Sie Ihr neues Passwort nochmals eingeben. (Stellen Sie sicher, dass Sie das neue Passwort nicht ver- gessen.) Neues Senderpasswort: Hier können sie ein neues Passwort für die Programme, die Sie gesperrt haben, einstellen. In der nächsten Zeile “Passwort bestätigen” müssen Sie Ihr neues Passwort nochmals eingeben. (Stellen Sie sicher, dass Sie das neue Passwort nicht vergessen.) 8.6.6 Energieeinstellungen 8.6.6.1 Automatisches standby Wählen Sie den Punkt “Energieeinstel- lungen” und bestätigen Sie mit “OK”. An- schließend wählen sie das Feld “Automa- tisches Standby” und drücken wiederum “OK”. -
Seite 39: Standby Sparmodus
8. HAUPtMEnü 8.6.6.3 standby sparmodus Unter diesem Punkt können Sie den Standby Sparmodus ein- oder ausschalten. Wenn der Standby Sparmodus aktiviert ist, verbraucht das Gerät im Standby weniger Strom, allerdings wird die Standby-Uhr im Display nicht angezeigt. Bei Deaktivierung des Standby Sparmodus erscheint die Uhr im Display. 8.7 Diverses (symbol: Werkzeugkoffer) 8.7.1 Information Um die aktuelle Version der Betriebssoft- ware des Receivers zu überprüfen, können die Informationen über diesen Menüpunkt abgerufen werden. 8.7.2 schnelleinrichtung Lesen Sie hierzu Kapitel 7.3. 8.7.3 Werkseinstellung Sie können alle Einstellungen, die Sie an dem Receiver vorgenommen haben, mit der Werkseinstellung in den ursprünglichen Zu- stand zurücksetzen. Dies ist dann nützlich, wenn Sie Änderungen vorgenommen haben, die anschließend zu einer nicht optimalen Funktion des Gerätes führen sollten. Das Passwort wird ebenfalls auf die Werksein- stellungen zurückgesetzt. Der Receiver star- tet neu im normalen Modus mit allen Werks- einstellungen. ACHTUNG: Alle persönlichen Einstellungen gehen verloren. Wählen Sie die Zeile “Werkseinstellung” und bestätigen Sie mit “OK”. Geben Sie jetzt Ihre Pin ein. Wählen Sie nun “Ja” um die Werksteinstellung zu aktivieren, andernfalls “Nein”. HDTV-Receiver... -
Seite 40: Software Upgrade
8. HAUPtMEnü 8.7.4 software Upgrade Das Updaten der Software hat nichts mit dem Sichern neuer TV-Programme zu tun. Es dient nur dem Zweck, die Betriebssoftware zu aktualisieren. Während des Updates darf der Receiver nicht ausgeschaltet werden! Unter normalen Umständen ist ein Software-Update für die normale Bedienung des Receivers nicht notwendig. Wir empfehlen, die Werkseinstellungen vor und nach dem Update zu laden. Bitte beachten Sie, dass dies zum Verlust Ihrer selbst erstellten Programmliste führt. 8.7.4.1 software Upgrade via satellit (OtA) Hier können Sie die Receiversoftware über Satellit updaten (OTA = over the air). Wir emp- fehlen, keine Werte abzuändern. Andernfalls ist es nicht möglich, das Update anzuwenden. Sie müssen Ihr Satellitensystem auf die Posi- tion ASTRA1 19.2° OST ausrichten, um das Software-Update erhalten zu können. Das Software-Update kann bis zu einer Stunde andauern. -
Seite 41: Usb-Stb Upgrade
8. HAUPtMEnü Um die Senderlisten wieder auf den Receiver aufzuspielen, lesen Sie Kapitel 8.7.4.3. 8.7.4.3 UsB-stB Upgrade Die einfachste Art ein Software Upgrade zu aktivieren, ist eine neue Software vom USB- Stick auf den Receiver zu überspielen. Hier können Sie auch Ihre gepeicherten Sen- derlisten (siehe Punkt 8.7.4.2) auf den Re- ceiver spielen. Im Menü Software Upgrade gehen Sie auf das Feld “USB-STB Upgrade” und bestätigen Sie mit “OK”. Gehen Sie mit dem Cursor auf das Feld “Update Modus”. Mit den Cursortasten wählen Sie zwischen “Software”, “CAS” und “Senderlisten & Einstellungen” aus. Auf dem Feld “Software” wird die auf dem USB-Stick vorhandene Software angezeigt. -
Seite 42: Media Management
8. HAUPtMEnü 8.8 Media Management Bei der Verwendung dieses Hauptmenü- Punkts muss ein USB-Speichermedium korrekt angeschlossen sein. 8.8.1 Dateiliste Im Menü “Dateiliste” werden alle ge- speicherten Dateien angezeigt. Wählen Sie Im Menü “Media Management” den Punkt “Dateiliste” und bestätigen Sie mit “OK”. Nun müssen sie erst die entsprechende Partition auswählen (Wenn nur eine Parti- tion besteht, wählen Sie diese). Mit den Tasten und können Sie verschiedene Dateitypen auswählen: Komplett: Zeigt alle Dateien an. Musik: Zeigt alle Musikdateien an. Bild: Zeigt alle Fotodateien an. Video: Zeigt alle Videos an. Mit den Farbtasten auf der Fernbedienung können Sie diese Dateien editieren. In diesem Menü können Sie ändern, umbenennen, ver- schieben, löschen, suchen und einfügen. -
Seite 43: Wiedergabe Von Bilder
8. HAUPtMEnü 8.8.1.2 Wiedergabe von Bilder Wählen Sie im Menü “Dateiliste” den Ord- ner aus, in dem sich Bilddateien befinden, die Sie wiedergeben möchten . Wenn sie die mit Hilfe der Tasten und den Dateityp “Bild” ausgewählt haben, wer- den Ihnen nur Bildformate angezeigt. Lesbare Bildformate sind *.jpg und *.bmp Markieren Sie jetzt ein Bild, das Sie wieder- geben möchten, und bestätigen mit “OK”. Es wird nun eine Diashow mit allen Bildern, die sich im ausgewählten Ordner befinden, gestartet. Drücken Sie während der Diashow die “OK” Taste. Es öffnet sich ein Setup, der Ihnen ermöglicht, die Mediaplayer-Diashow vorein- zustellen. Sie kann mit den folgenden Wer- ten angepasst werden: - Bildgröße: Voll und Real - Uhrzeit: Definiert die Dauer, die jedes Bild während der Diashow angzeigt wird. Stellen Sie hier 0 Sekunden ein, wird die Diashow deaktiviert und Sie können über die Tasten und durch Bilder navigieren. -
Seite 44: Wiedergabe Von Videos
8. HAUtPMEnü Über die “Play/Pause” Taste können Sie den Titel pausieren, mit Hilfe der Tasten “Vorspulen/Zurückspulen” können Sie den Titel vor- und zurückspulen. Durch mehrma- liges Drücken der Blauen Funktionstaste lassen sich verschiedene “Repeat-Funktio- nen” aktivieren. 8.8.1.4 Wiedergabe von Videos Wählen Sie im Menü “Dateiliste” die Videodatei aus, die Sie wiedergeben möchten. Wenn sie die mit Hilfe der Tasten und den Dateityp “Video” ausgewählt haben, wer- den Ihnen nur Videoformate angezeigt. Lesbare Videoformate sind *.mpeg Drücken Sie nun die “OK” Taste. Die ausgewählte Datei wird wiedergegeben. Über das USB Bedienfeld der Fernbedienung können Sie, analog zur Bedienung eines Videorekorders oder DVD Players, innerhalb der Aufzeichnung vor- und zurückspulen oder das Abspielen pausieren. Durch Drücken der “EXIT“ oder “Stop“ Taste kehren Sie zur “Dateiliste“ zurück. Bedienungsanleitung... -
Seite 45: Hdd Informationen
8. HAUtPMEnü 8.8.2 HDD Informationen Hier werden Ihnen Informationen zum ange- schlossenen USB-Datenträger angezeigt. HDTV-Receiver... -
Seite 46: Bedienung
9. BEDIEnUnG 9.1 Ein- und Ausschalten Drücken Sie die Taste “POWER“ am Gerät oder auf der Fernbedienung. Der Receiver wird nun hochgefahren und startet mit dem Ersten Programm. Durch nochmaliges Drücken dieser Taste am Gerät oder auf der Fernbedienung schalten Sie das Gerät wieder aus. 9.2 Programmwahl • Mit Hilfe der Programm auf/ab-tasten Schalten Sie die Programme mit Hilfe der Tasten und auf der Fernbedienung jeweils um einen Programmplatz auf oder ab. • Mit Hilfe der zehnertastatur Geben Sie mit Hilfe der Zahlentastatur die gewünschte Programmnummer ein. Zum Beispiel: für Programmplatz 1 1, dann 4 für Programmplatz 14 2, dann 3, dann 4 für Programmplatz 234 Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem Drücken einer Taste ca. 2 Sekunden Zeit, um die Eingabe zu vervollständigen. •... -
Seite 47: Sendeparameter Aufrufen
9. BEDIEnUnG M it Hilfe der Blauen Funktionstaste kön- nen Sie sich in der erweiterten Programm- liste Programme suchen. D rücken Sie die Grüne Funktionstaste in der erweiterten Programmliste, um sich nur unverschlüsselte/freie Programme anzeigen zu lassen. Mit der Taste “FAV“ können Sie ihre selbst erstellten Favoritenlisten aufrufen (Mehr dazu in Kapitel 8.5.1.1). D urch Drücken der Roten Funktionstaste schließen Sie die erweiterte Programmliste und kehren zur normalen Programmliste zurück. D ie Programmliste verschwindet wieder durch erneutes Drücken der “OK“ Taste oder der “EXIT“ Taste. 9.3 sendeparameter aufrufen Durch Drücken der Taste ”INFO” werden Ihnen diverse Sendeparamter zum einge- schalteten Programm angezeigt. Mit “EXIT” kehren Sie in den Normalbetrieb zurück 9.4 Umschalten tV/Radio Mit der TV/Radio-Taste können Sie zwischen Fernseher- und der Radio-Funktion hin- und herschalten. Der Receiver überträgt bei der Radio-Übertragung ein Radioprogramm und zeigt ein Hintergrundbild an. Um von der Radio-Übertragung zum Fernsehprogramm zurückzuschalten, drücken Sie auf der Fernbedienung die TV/Radio-Taste. -
Seite 48: Bildschirm-Einblendungen Bei Einem Programm-Wechsel
9. BEDIEnUnG 9.3 Bildschirm-Einblendungen bei einem Programm-Wechsel Bei einem Programm-Wechsel wird am Bildschirm für eine Informationsleiste eingeblen- det. In dieser Informationsleiste finden Sie folgende Hinweise: symbol Erklärung Fernseher-Symbol Programmname Aktuelles Datum Aktuelle Uhrzeit Aktuell Name der aktuellen Sendung Danach Name der nächsten Sendung TXT-Symbol Wird angezeigt, wenn das gewählte Programm Teletext anbietet. EPG-Symbol Wird angezeigt, wenn das gewählte Programm die Programm-Zeitschrift anbietet. Herz-Symbol Das Herz-Symbol wird angezeigt , wenn Sie das Pro- gramm einer Favoritenliste zugeordnet haben. Programmnummer des gewählten Programms 9.8 Lautstärkeregelung Sie haben die Möglichkeit, die Lautstärke Ihres Receivers zu regeln. Dies erleichtert den Umgang mit dem Receiver, da Sie somit alle wichtigen Funktionen auf einer Fernbedienung haben und selten auf die Fernbedienung Ihres Fernsehgerätes zurück- greifen müssen. Nach dem Einschalten des Receivers wird der Ton mit der zuletzt ein- gestellten Lautstärke wiedergegeben. R egeln Sie die Lautstärke Ihres Receivers mit Hilfe der Tasten / lauter und leiser. D urch Drücken der Taste Ton ein/aus (Mute) wird der Ton aus- bzw. durch erneutes Drücken dieser Taste wieder eingeschaltet. -
Seite 49: Favoritenlisten Auswählen
9. BEDIEnUnG 9.9 Favoritenlisten auswählen Drücken Sie die “FAV” Taste. Der Bildschirm zeigt die vorhandenen Favoritenlisten an. Wählen Sie die gewünschte Liste aus und bestätigen Sie mit der “OK” Taste. 9.10 Untertitel Liefert ein Programm ein digitales Untertitel- Signal, können Sie dieses mit der “SUBT” Taste ein- bzw. ausschalten. 9.11 EPG Elektronische Programmzeitschrift (Electronic Program Guide). Der EPG liefert Programminformationen in Tabellenform, falls diese vom Sender zur Verfügung gestellt werden. Es werden Informationen zur Sendezeit und zum Pro- gramminhalt geliefert. Drücken Sie die Taste “EPG” auf Ihrer Fernbedienung. Es öffnet sich die Elektronische Programmzeitschrift. Mit den Tasten , und navigieren Sie in der EPG-Tabelle die Markierung. -
Seite 50: Audio
9. BEDIEnUnG Drücken Sie dazu die “ZOOM“ Taste. Wählen Sie mit Hilfe der Cursor Tasten den Bereich des Bildes aus, der vergrö- ßert dargestellt werden soll. Durch mehrmaliges Drücken der “OK“ Taste wird das Bild Schritt für Schritt ver- größert. Durch Drücken der Taste “EXIT“ verlassen Sie die Zoomfunktion wieder. 9.13 AUDIO Über die ”AUDIO” Taste lässt sich das Menü “Audiokanal” aufrufen. Hier können Sie die Tonspur auswählen. WIcHtIGER HInWEIs zUR UsB 2.0 scHnIttstELLE Ihr Receiver verfügt über eine USB 2.0 Schnittstelle an die Sie externe Speichermedien wie z.B. eine externe Festplatte oder einen USB-Stick für den Datentransfer anschließen können. Über diese Schnittstelle wird eine genormte Leistung von 500 mA ausgegeben. Beachten Sie bitte, dass beim Anschluss einer externen Festplatte, ausschließlich Geräte mit einem separaten Netzteil angeschlossen werden. Bei Festplatten ohne separate Stromversorgung kann Ihr Receiver einen möglichen hohen Einschaltstrom über USB für die Festplatte nicht liefern. Wenn Sie Daten (Film/Foto/Musik usw.) mit einem USB-Stick übertragen/aufnehmen wollen, beachten Sie bitte beim Kauf, dass Sie einen USB-Stick... -
Seite 51: Fehlerbehandlung
10. FEHLERBEHAnDLUnG symptom Mögliche Ursache und Abhilfe Satellit wird nicht Beispiel: Astra1 19,2° Ost gefunden, oder kein Taste 1 (Vorprogrammierung: “Das Erste“) Signal Taste INFO (“Das Erste HD“, Frequenz 11361) Signal UND Qualität sind beide 0 % Den senkrechten Spiegel nach Süden ausrichten. Wenige Millimeter nach links drehen, ca. 3 Sekunden warten und wiederholen, bis Signal UND Qualität angezeigt werden. Bei einem Signal von ca. 60% verschwindet der schwarze Hintergrund und es erscheint das Fernsehbild. Für einen anderen Satelliten wählen Sie bitte ein aktuelles Programm aus der vorprogrammierten Kanalliste und drücken Sie dann die Taste INFO. Frontanzeige Das Netzkabel ist nicht angeschlossen. dunkel Schließen Sie das Netzkabel an die Stromquelle und am Receiver an. Kein Ton oder Die Antenne ist nicht auf den Satellit ausgerichtet. Bild, aber Richten Sie die Antenne richtig aus. Menüanzeigen Kein Signal (mit Symbol). des Receivers Prüfen Sie die Kabelverbindung vom LNB zum vorhanden Receiver und vom Receiver zu den angeschlossenen Geräten. Richten Sie die Antenne aus. Frontanzeige zeigt Das System ist nicht korrekt angeschlossen. Programmplatz an. - Seite 52 Die Fernbedienung ist falsch ausgerichtet. Richten Sie die Fernbedienung auf die Vorderseite des Receivers und stel- len Sie sicher, dass nichts zw. Fernbedienung u. Receiver steht. Das Programm hat Das entsprechende Programm löschen, dann automa- eine neue Frequenz tischen Suchlauf durchführen. und wird mit den aktuellen Daten nicht mehr übertragen. Passwort Das werkseitige Passwort lautet 0000. Persönliches Bitte kontaktieren Sie die Service Hotline, falls Sie Ihr Passwort vergessen persönliches Passwort vergessen haben. Senderlisten-Editor Auf der Homepage www.digitalbox.de steht ein Senderlisten- Editor zum Download bereit. Werkseinstellung Halten Sie die Standby-Taste an der Vorderseite Ihres Re- ceivers länger als 10 Sekunden gedrückt, werden die Werkseinstellungen ebenfalls wieder hergestellt. Achtung! Dadurch g ehen Ihre persönlichen Einstellungen verloren. Externes USB- Bitte Receiver am Netzschalter ausschalten. USB- Speichermedium wird Speichermedium erneut anschließen. Receiver wieder in den nicht erkannt Normal-Modus schalten. Die uns bekannten, gängigen USB-Speichermedien sind mit diesem Receiver kompatibel. Für größere USB-Festplatten verwenden Sie ein externes Netzteil, unter Beachtung der Bedienungsanleitung der USB-Festplatte. Sollte sich ein Problem trotzdem nicht beseitigen lassen, wenden Sie sich bitte an Ihren Fachhändler oder den Hersteller.
-
Seite 53: Reinigung
11. REInIGUnG Achtung!! Der Receiver darf nicht nass werden. Reinigen sie ihn niemals mit einem nassen tuch. Verwenden sie keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder Verdün- nung. Diese Mittel können die Oberfläche des Gehäuses beschädigen. Reinigen Sie das Gehäuse des Receivers mit einem trockenen Tuch. Das Display des Receivers mit einem leicht feuchten Tuch reinigen. 12. EntsORGUnG Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Ma- terialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen System”... -
Seite 54: Technische Daten
13. tEcHnIscHE DAtEn Receiver Maße in mm (B × T × H) ................ 160 × 140 × 40 Gewicht in Gramm: Receiver ......................... ca. 480 g Fernbedienung ................ 80 g (ohne Batterien) Eingangsfrequenzbereich .............. 950 MHz ~ 2150 MHz IF-Bandbreite .............. 55 MHz/8 MHz (unter 5MS/s) Stromversorgung LNB .............. 13/18 GS, 0,30 A max. Spitzen Überlastungsschutz LNB-Steuerung ............. 22 KHz ± 2 KHz, 0,6 V pp ± 0,2 V DiSEqC-Steuerung ................ Version 1.0, Version 1.2 Symbolrate ....................... 1 ~ 45 MS/s Eingangsgeschwindigkeit ................ Max. 15 Mbit/s Fehlerkorrektur (FEC) ........... 1/2, 2/3, 3/4, 5/6, 7/8, auto Höhen-Seiten-Verhältnis .......... 4:3 Letterbox, 4:3 PanScan, 16:9 Videoauflösung ............ 720 x 576 (Pal), 720 x 480 (NTSC), 1280 x 720, 1920 x 1080 Audiomodus .............. Links, Rechts, Stereo, AC3-Digitalton Anschlussmöglichkeiten LNB IF-Eingang .................... Typ F, IEC 169-24 TV-SCART (nur Ausgang) . -
Seite 55: Service Und Support
UnD sUPPORt Garantie und Service Sehr geehrte Kundin, Sehr geehrter Kunde! Vielen Dank für die Wahl eines Produktes aus unserem Hause. Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständigen Qualitätskontrollen gefertigt. Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten. Die Gewährleistungszeit für den digitalen Satelliten-Receiver entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Wir bieten Ihnen ebenfalls unseren telefonischen HOTLINE-Service mit einer professionel- len Hilfe an. In unserem Servicebereich stehen Ihnen professionelle Fachkräfte Rede und Antwort. Hier können Sie alle Fragen stellen, die Sie bezüglich der DigitalBOX Produkte haben, sowie Tipps zur Lokalisierung einer möglichen Fehlerursache. Unsere Techniker stehen Ihnen von Montag - Freitag von 8.00 Uhr bis 16.45 Uhr unter folgender Rufnummer zur Verfügung: 0180/500 60 50* *0,14 Euro/Min. aus dem deutschen Festnetz. Aus dem deutschen Mobilfunknetz max. 0,42 Euro/Min. Falls Ihnen an der Service Hotline nicht weitergeholfen werden kann, schicken Sie Ihren Receiver, möglichst in der original Verpackung, aber unbedingt transportsicher verpackt, an folgende Adresse: DigitalBOX Europe GmbH Service Center Am Weiher 14 (Industriegebiet) - Seite 56 DigitalBOX Europe GmbH Sandstraße 65 - D-40878 Ratingen Bedienungsanleitung...
