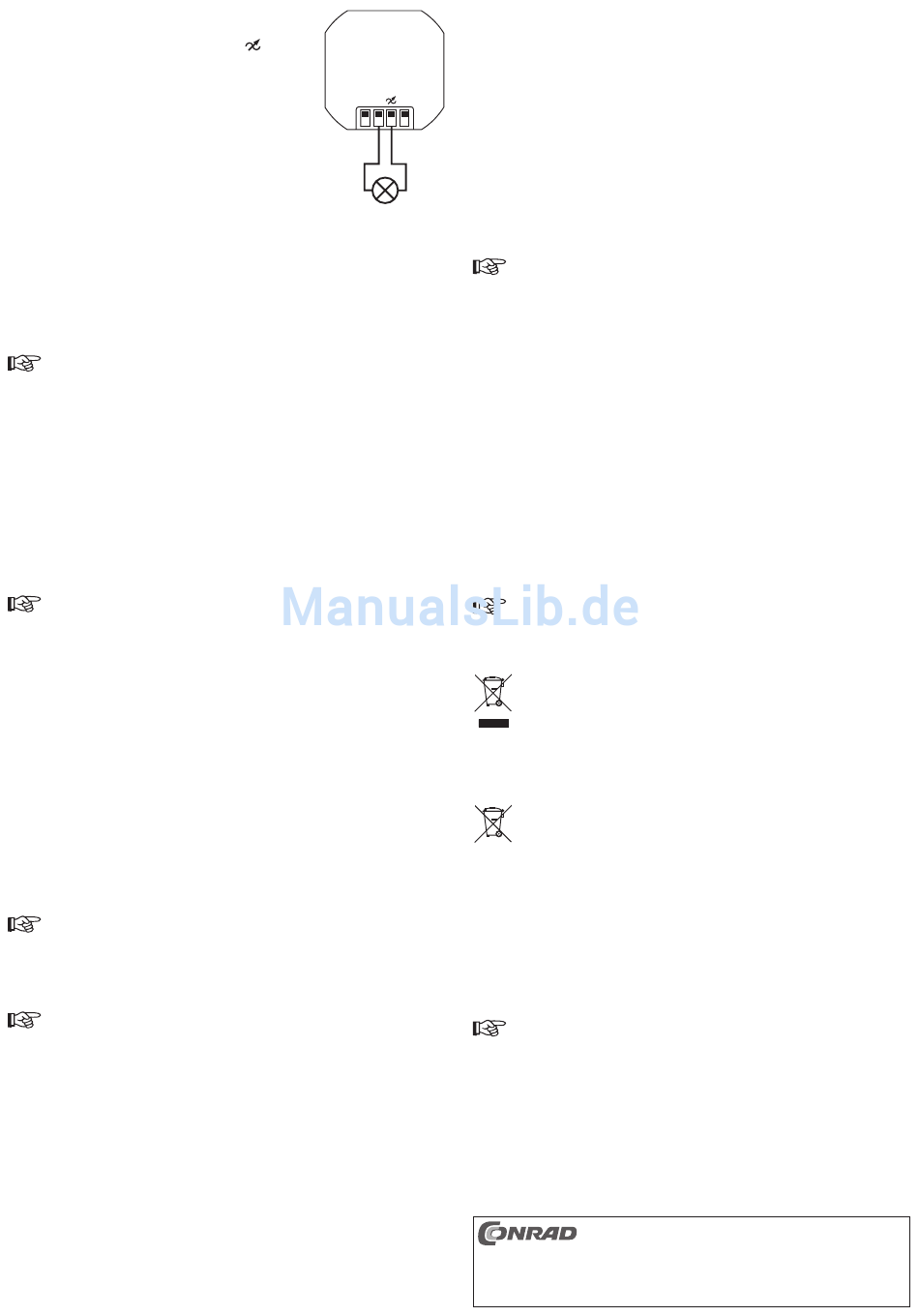

• Sluit het apparaat op de middelste twee schroefklemmen aan, zoals
rechts afgebeeld.
De aansluiting „N" is de neutrale leiding, de aansluiting „
kelde uitgang/fase/L.
• De beide buitenste schroefklemmen dienen voor de aansluiting van de
netspanning („N" = neutrale leiding, „L" = fase).
• Via de beide zijdelingse bevestigingsogen kan de draadloze inbouw-
schakelaar worden vastgeschroefd (gatafstand van de bevestigingsogen
= 60 mm).
• De knop aan de achterzijde van de behuizing dient voor het programme-
ren van een draadloze zender van het RSL-systeem (bijv. met de meege-
leverde draadloze wandzender).
Let er bij de montage op, dat de knop aan de achterkant van de behuizing
vrij ligt en niet per ongeluk wordt geactiveerd.
Lees daarom a.u.b. de volgende paragraaf, voordat u de in- of opbouwmontagedoos afsluit en het product
in gebruik neemt.
Bediening
a) Programmeren van de draadloze inbouwschakelaar op een draadloze zender
De draadloze inbouwschakelaar kan op elke draadloze zender van het RSL-systeem geprogrammeerd wor-
den, bijv. op de meegeleverde draadloze wandzender of een draadloze afstandsbediening.
Er kunnen in totaal 10 verschillende draadloze zenders van het RSL-systeem geprogrammeerd
worden. De draadloze inbouwschakelaar kan daarom bijv. vanuit één of meer plaatsen, in- of
uitgeschakeld worden.
Ga als volgt te werk:
• Houd de knop op de draadloze inbouwschakelaar zo lang ingedrukt ( langer dan 3 seconden), tot de LED
naast de knop begint te knipperen. De programmeermodus is gedurende ongeveer 15 seconden geacti-
veerd en wordt daarna automatisch beëindigd.
• Als de programmeermodus geactiveerd is (LED naast de knop knippert), houdt u de „Aan''-knop van de
draadloze wandschakelaar (knop „I'') of de overeenkomstige knop „ON'' van een draadloze afstandsbe-
diening zolang ingedrukt (langer dan 3 seconden) tot de LED blijvend brandt en de aangesloten verbruiker
ingeschakeld wordt.
Het programmeerproces werd succesvol afgesloten, de programmeermodus wordt automatisch beëin-
digd.
• Dient een andere draadloze zender geprogrammeerd te worden, dan moet de programmeermodus eerst
weer geactiveerd worden. Ga hiervoor zoals boven beschreven te werk.
De programmeermodus wordt bovendien automatisch geactiveerd (LED knippert) als de net-
spanning ingeschakeld wordt ( bijv. bij eerste inbedrijfstelling). Binnen ongeveer 15 seconden
kan nu een draadloze wandschakelaar of een draadloze afstandsbediening geprogrammeerd
worden, zie boven.
b) Verwijderen van een geprogrammeerde draadloze inbouwschakelaar van een draadloze zender
Als u het schakelkanaal van een draadloze zender (draadloze wandzender of draadloze afstandsbediening)
bijv. voor een andere draadloze inbouwschakelaar gebruiken wilt, dan kan dit schakelkanaal als volgt vrij-
gegeven worden:
• Houd de beide bedieningsknoppen voor de „in''-en „uit''-functie van uw draadloze zender van het schakel-
kanaal, die u vrij wilt geven, gedurende ongeveer 3 seconden ingedrukt.
- Draadloze wandzender: Knoppen „I'' en „O'' tegelijkertijd langer dan 3 seconden indrukken
- Draadloze afstandsbediening: knoppen „ON'' en „OFF'' tegelijkertijd langer dan 3 seconden indrukken
• Vervolgens gaat de LED op de draadloze inbouwschakelaar knipperen. De programmeermodus is nu
gedurende ongeveer 15 seconden geactiveerd en wordt daarna automatisch beëindigd.
• Houd op een draadloze wandzender de knop „O'' resp. op een draadloze afstandsbediening de knop
„OFF'' van het betreffende schakelkanaal gedurende minimaal 3 seconden ingedrukt. De op de draadloze
inbouwschakelaar aangesloten verbruiker wordt uitgeschakeld.
• De verbinding tussen draadloze inbouwschakelaar en de draadloze zender is vervolgens verwijderd, de
draadloze inbouwschakelaar reageert nu niet meer op de respectievelijke draadloze zender.
Neem daarbij ook de gebruiksaanwijzing in acht van de door u gebruikte draadloze zender van
het RSL-systeem (bijv. draadloze afstandsbediening).
c) In-/uitschakelen via de draadlozen wandzender
Druk kort op de „I"-knop, om de draadloze inbouwschakelaar en de daarop aangesloten verbruiker in te
schakelen. Druk kort op de knop „O", om de verbruiker uit te schakelen.
Belangrijk: De tripschakelaar van de draadloze wandzender moet zich in de juiste stand be-
vinden. Het opschrift „I" moet boven zitten, dit moet aan dezelfde kant zitten als de zich in de
behuizing bevindende pijl (zie hoofdstuk „Monteren en aansluiten").
d) In-/uitschakelen via de toets op de draadloze inbouwschakelaar
Voor een functietest kan de aan de draadloze inbouwschakelaar aangesloten verbruiker ook met de toets
in- en uitgeschakeld worden.
Druk de toets op de draadloze inbouwschakelaar kort in, om de verbruiker in te schakelen (LED op de
draadloze inbouwschakelaar brandt) resp. weer uitschakelen (LED gaat uit).
Functietest
• Indien dit nog niet is gebeurd, dient u de draadloze inbouwschakelaar eerst op een draadloze zender van
het RSL-systeem te programmeren (bijv. op de meegeleverde draadloze wandzender of een draadloze
afstandsbediening).
• Verzekert u zich ervan, dat de draadloze inbouwschakelaar van netspanning (230 V/AC, 50 Hz) voorzien is.
• Druk kort op de knop „I'' op de draadloze wandzender of op de toets „ON'' van het schakelkanaal van een
draadloze afstandsbediening, waar de draadloze inbouwschakelaar op geprogrammeerd werd.
De rode LED aan de draadloze inbouwschakelaar licht op en de schakeluitgang wordt geactiveerd, een
aangesloten verbruiker wordt ingeschakeld.
" de gescha-
N N L
• Druk kort op de toets „O'' op de draadloze wandzender of op de knop „OFF'' van het schakelkanaal van
een draadloze afstandsbediening, waarop de draadloze inbouwschakelaar geprogrammeerd werd, om de
schakeluitgang en de aangesloten verbruiker uit te schakelen.
De rode LED op de draadloze inbouwschakelaar gaat uit.
Onderhoud en schoonmaken
Afgezien van het af en toe vervangen van de batterijen van de draadloze wandzender is het product voor
u onderhoudsvrij. Haal de draadloze inbouwschakelaar nooit uit elkaar. Het product mag alleen door een
vakman gerepareerd en onderhouden worden.
Maak de draadloze wandzender uitsluitend schoon met een zachte,schone, droge doek.
Gebruik in geen geval agressieve schoonmaakmiddelen of chemische oplosmiddelen, omdat de behuizing
daardoor beschadigd kan raken of de juiste werking negatief kan worden beïnvloed.
Informatie over de reikwijdte
De reikwijdte is maximaal 70 m, afhankelijk van de gebruikte zender van het RSL-systeem.
Dit opgegeven bereik betreft het zgn. „reikwijdte in het vrije veld" (reikwijdte bij direct visueel
contact tussen zender en ontvanger zonder storende invloeden).
In de praktijk zijn er evenwel muren of plafonds e.d. tussen de zender en ontvanger waardoor
het bereik overeenkomstig kleiner is.
Door de verschillende mogelijke invloeden op de afstandsbediening kan helaas geen bepaald
bereik gegarandeerd worden. Een gebruik in eengezinswoningen is normaal gezien zonder pro-
blemen mogelijk.
Het reikwijdte kan deels aanzienlijk worden verminderd door:
• Muren, plafonds uit staalbeton
• Gecoate/gemetalliseerde isolatieruiten
• Nabijheid van metalen en geleidende voorwerpen (bijv. radiatoren)
• Nabijheid van het menselijk lichaam
• Breedbandstoringen bijv. in woongebieden (DECT-telefoons, mobiele telefoons, draadloze hoofdtele-
foons, draadloze luidsprekers, draadloze weerstations, babyfoons, enz.)
• Nabijheid van elektrische motoren, transformatoren, voedingen, computers
• Nabijheid van slecht afgeschermde of open gebruikte computers of andere elektrische apparaten
Verklaring van overeenstemming (DOC)
Hierbij verklaren wij, Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dat dit product in
overeenstemming is met de algemene eisen en andere relevante voorschriften van de richtlijn 1999/5/EG.
De bij dit product behorende verklaring van conformiteit kunt u vinden op www.conrad.com.
Afvoer
a) Product
Voer het product aan het einde van zijn levensduur af in overeenstemming met de geldende
wettelijke bepalingen.
Neem de in de draadloze wandzender evt. geplaatste batterij eruit en voer deze gescheiden van
het product af.
b) Batterijen en accu's
U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu's in te
leveren; verwijdering via het huishoudelijk afval is niet toegestaan!
Batterijen en accu´s met schadelijke stoffen worden gekenmerkt door de hiernaast afgebeelde sym-
bolen, die erop wijzen, dat de batterijen/accu´s niet via het gewone huisvuil weggegooid mogen
worden. De aanduidingen voor de betreffende zware metalen zijn: Cd=cadmium, Hg=kwik, Pb=lood
(aanduiding wordt op de batterij/accu vermeld, bijv. onder het links afgebeelde vuilnisbaksymbool).
Uw lege batterijen/accu's kunt u kosteloos inleveren bij de inzamelpunten in uw gemeente, bij al onze vesti-
gingen en overal waar batterijen/accu's worden verkocht!
Zo voldoet u aan de wettelijke verplichtingen en draagt u bij tot de bescherming van het milieu.
Technische gegevens
a) Draadloze inbouwschakelaar
Bedrijfsspanning ...................................230 V/AC, 50 Hz
Schakelvermogen .................................2000 W (ohmse belasting)
600 W (inductieve belasting)
Verbruikers met voornamelijke ohmse belasting zijn bijv. gloeilampen en verwarmingen.
Verbruikers met inductieve belasting zijn bijv. motoren, voorschakelapparaten, conventionele
transformators en energiebesparende lampen.
Ontvangstfrequentie .............................433 MHz
Omgevingstemperatuur ........................0 °C tot +35 °C
Afmetingen (h x b x d) ..........................52 x 52 x 32 mm
Gewicht .................................................ca. 43,5 g
b) Draadloze wandzender
Stroomtoevoer ......................................12 V-batterij, type „23 A"
Reikwijdte .............................................max. 70 m (zie hoofdstuk „Reikwijdte")
