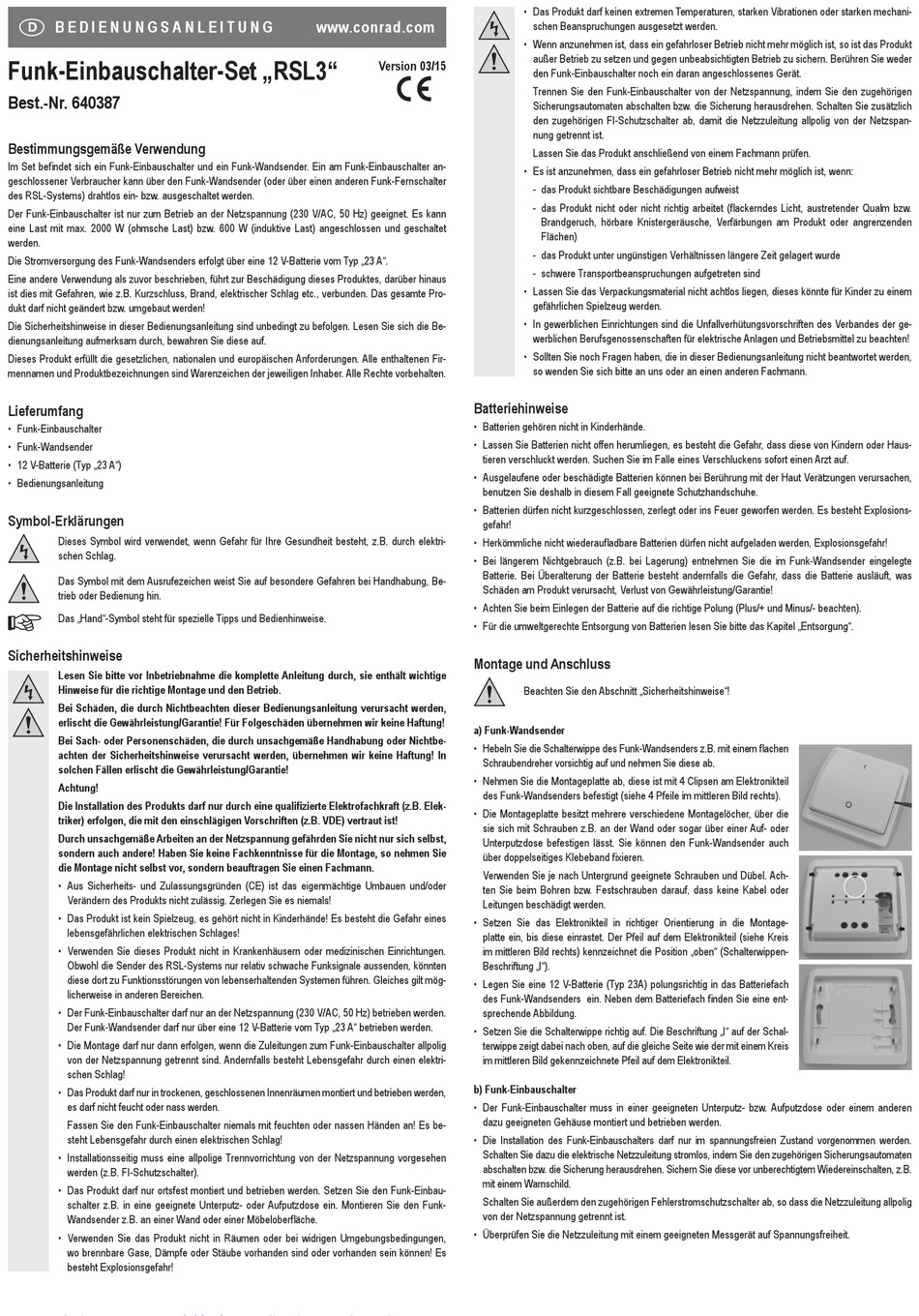

D
B E D I E N U N G S A N L E I T U N G
Funk-Einbauschalter-Set „RSL3"
Best.-Nr. 640387
Bestimmungsgemäße Verwendung
Im Set befindet sich ein Funk-Einbauschalter und ein Funk-Wandsender. Ein am Funk-Einbauschalter an-
geschlossener Verbraucher kann über den Funk-Wandsender (oder über einen anderen Funk-Fernschalter
des RSL-Systems) drahtlos ein- bzw. ausgeschaltet werden.
Der Funk-Einbauschalter ist nur zum Betrieb an der Netzspannung (230 V/AC, 50 Hz) geeignet. Es kann
eine Last mit max. 2000 W (ohmsche Last) bzw. 600 W (induktive Last) angeschlossen und geschaltet
werden.
Die Stromversorgung des Funk-Wandsenders erfolgt über eine 12 V-Batterie vom Typ „23 A".
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, darüber hinaus
ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc., verbunden. Das gesamte Pro-
dukt darf nicht geändert bzw. umgebaut werden!
Die Sicherheitshinweise in dieser Bedienungsanleitung sind unbedingt zu befolgen. Lesen Sie sich die Be-
dienungsanleitung aufmerksam durch, bewahren Sie diese auf.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Fir-
mennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Funk-Einbauschalter
• Funk-Wandsender
• 12 V-Batterie (Typ „23 A")
• Bedienungsanleitung
Symbol-Erklärungen
Dieses Symbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektri-
schen Schlag.
Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Be-
trieb oder Bedienung hin.
Das „Hand"-Symbol steht für spezielle Tipps und Bedienhinweise.
Sicherheitshinweise
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige
Hinweise für die richtige Montage und den Betrieb.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-
achten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In
solchen Fällen erlischt die Gewährleistung/Garantie!
Achtung!
Die Installation des Produkts darf nur durch eine qualifizierte Elektrofachkraft (z.B. Elek-
triker) erfolgen, die mit den einschlägigen Vorschriften (z.B. VDE) vertraut ist!
Durch unsachgemäße Arbeiten an der Netzspannung gefährden Sie nicht nur sich selbst,
sondern auch andere! Haben Sie keine Fachkenntnisse für die Montage, so nehmen Sie
die Montage nicht selbst vor, sondern beauftragen Sie einen Fachmann.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder
Verändern des Produkts nicht zulässig. Zerlegen Sie es niemals!
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände! Es besteht die Gefahr eines
lebensgefährlichen elektrischen Schlages!
• Verwenden Sie dieses Produkt nicht in Krankenhäusern oder medizinischen Einrichtungen.
Obwohl die Sender des RSL-Systems nur relativ schwache Funksignale aussenden, könnten
diese dort zu Funktionsstörungen von lebenserhaltenden Systemen führen. Gleiches gilt mög-
licherweise in anderen Bereichen.
• Der Funk-Einbauschalter darf nur an der Netzspannung (230 V/AC, 50 Hz) betrieben werden.
Der Funk-Wandsender darf nur über eine 12 V-Batterie vom Typ „23 A" betrieben werden.
• Die Montage darf nur dann erfolgen, wenn die Zuleitungen zum Funk-Einbauschalter allpolig
von der Netzspannung getrennt sind. Andernfalls besteht Lebensgefahr durch einen elektri-
schen Schlag!
• Das Produkt darf nur in trockenen, geschlossenen Innenräumen montiert und betrieben werden,
es darf nicht feucht oder nass werden.
Fassen Sie den Funk-Einbauschalter niemals mit feuchten oder nassen Händen an! Es be-
steht Lebensgefahr durch einen elektrischen Schlag!
• Installationsseitig muss eine allpolige Trennvorrichtung von der Netzspannung vorgesehen
werden (z.B. FI-Schutzschalter).
• Das Produkt darf nur ortsfest montiert und betrieben werden. Setzen Sie den Funk-Einbau-
schalter z.B. in eine geeignete Unterputz- oder Aufputzdose ein. Montieren Sie den Funk-
Wandsender z.B. an einer Wand oder einer Möbeloberfläche.
• Verwenden Sie das Produkt nicht in Räumen oder bei widrigen Umgebungsbedingungen,
wo brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können! Es
besteht Explosionsgefahr!
www.conrad.com
Version 03/15
Batteriehinweise
• Batterien gehören nicht in Kinderhände.
• Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haus-
tieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.
• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen,
benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• Batterien dürfen nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht Explosions-
gefahr!
• Herkömmliche nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden, Explosionsgefahr!
• Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmen Sie die im Funk-Wandsender eingelegte
Batterie. Bei Überalterung der Batterie besteht andernfalls die Gefahr, dass die Batterie ausläuft, was
Schäden am Produkt verursacht, Verlust von Gewährleistung/Garantie!
• Achten Sie beim Einlegen der Batterie auf die richtige Polung (Plus/+ und Minus/- beachten).
• Für die umweltgerechte Entsorgung von Batterien lesen Sie bitte das Kapitel „Entsorgung".
Montage und Anschluss
a) Funk-Wandsender
• Hebeln Sie die Schalterwippe des Funk-Wandsenders z.B. mit einem flachen
Schraubendreher vorsichtig auf und nehmen Sie diese ab.
• Nehmen Sie die Montageplatte ab, diese ist mit 4 Clipsen am Elektronikteil
des Funk-Wandsenders befestigt (siehe 4 Pfeile im mittleren Bild rechts).
• Die Montageplatte besitzt mehrere verschiedene Montagelöcher, über die
sie sich mit Schrauben z.B. an der Wand oder sogar über einer Auf- oder
Unterputzdose befestigen lässt. Sie können den Funk-Wandsender auch
über doppelseitiges Klebeband fixieren.
Verwenden Sie je nach Untergrund geeignete Schrauben und Dübel. Ach-
ten Sie beim Bohren bzw. Festschrauben darauf, dass keine Kabel oder
Leitungen beschädigt werden.
• Setzen Sie das Elektronikteil in richtiger Orientierung in die Montage-
platte ein, bis diese einrastet. Der Pfeil auf dem Elektronikteil (siehe Kreis
im mittleren Bild rechts) kennzeichnet die Position „oben" (Schalterwippen-
Beschriftung „I").
• Legen Sie eine 12 V-Batterie (Typ 23A) polungsrichtig in das Batteriefach
des Funk-Wandsenders ein. Neben dem Batteriefach finden Sie eine ent-
sprechende Abbildung.
• Setzen Sie die Schalterwippe richtig auf. Die Beschriftung „I" auf der Schal-
terwippe zeigt dabei nach oben, auf die gleiche Seite wie der mit einem Kreis
im mittleren Bild gekennzeichnete Pfeil auf dem Elektronikteil.
b) Funk-Einbauschalter
• Der Funk-Einbauschalter muss in einer geeigneten Unterputz- bzw. Aufputzdose oder einem anderen
dazu geeigneten Gehäuse montiert und betrieben werden.
• Die Installation des Funk-Einbauschalters darf nur im spannungsfreien Zustand vorgenommen werden.
Schalten Sie dazu die elektrische Netzzuleitung stromlos, indem Sie den zugehörigen Sicherungsautomaten
abschalten bzw. die Sicherung herausdrehen. Sichern Sie diese vor unberechtigtem Wiedereinschalten, z.B.
mit einem Warnschild.
Schalten Sie außerdem den zugehörigen Fehlerstromschutzschalter ab, so dass die Netzzuleitung allpolig
von der Netzspannung getrennt ist.
• Überprüfen Sie die Netzzuleitung mit einem geeigneten Messgerät auf Spannungsfreiheit.
• Das Produkt darf keinen extremen Temperaturen, starken Vibrationen oder starken mechani-
schen Beanspruchungen ausgesetzt werden.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt
außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Berühren Sie weder
den Funk-Einbauschalter noch ein daran angeschlossenes Gerät.
Trennen Sie den Funk-Einbauschalter von der Netzspannung, indem Sie den zugehörigen
Sicherungsautomaten abschalten bzw. die Sicherung herausdrehen. Schalten Sie zusätzlich
den zugehörigen FI-Schutzschalter ab, damit die Netzzuleitung allpolig von der Netzspan-
nung getrennt ist.
Lassen Sie das Produkt anschließend von einem Fachmann prüfen.
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
- das Produkt sichtbare Beschädigungen aufweist
- das Produkt nicht oder nicht richtig arbeitet (flackerndes Licht, austretender Qualm bzw.
Brandgeruch, hörbare Knistergeräusche, Verfärbungen am Produkt oder angrenzenden
Flächen)
- das Produkt unter ungünstigen Verhältnissen längere Zeit gelagert wurde
- schwere Transportbeanspruchungen aufgetreten sind
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der ge-
werblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten!
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
so wenden Sie sich bitte an uns oder an einen anderen Fachmann.
Beachten Sie den Abschnitt „Sicherheitshinweise"!
