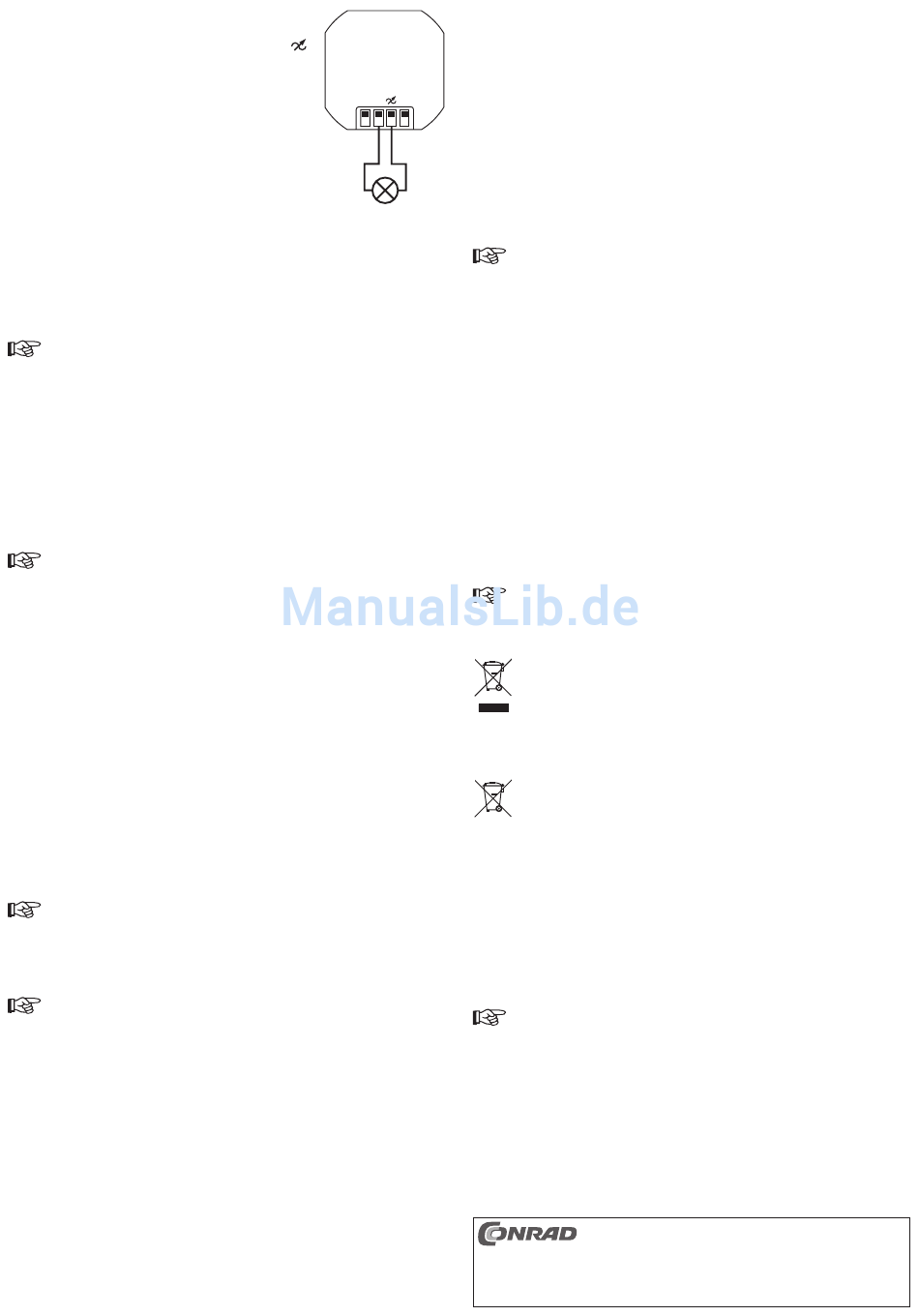

• Raccordez le consommateur aux deux bornes à vis centrales. Voir figure
à droite.
Le raccordement «N» est le conducteur neutre, le raccordement «
est la sortie de commutation/le conducteur de phase/L.
• Les deux bornes à vis extérieures servent au raccordement de la tension
du réseau («N» = conducteur neutre, «L» = phase).
• L'interrupteur sans fil à encastrer peut être vissé à travers les deux œillets de
fixation latéraux (distance entre les orifices des œillets de fixation = 60 mm).
• Le bouton-poussoir au dos du boîtier sert à l'apprentissage à un émetteur
radio du système de commutation RSL. (par exemple à l'émetteur mural
sans fil fourni).
Pendant le montage, veillez à ce que le bouton au dos du boîtier ne soit
pas bloqué ou actionné par inadvertance.
Tenez compte des sections suivantes avant de fermer la boîte à encastrer ou la boîte monté en saillie et
de mettre le produit en service.
Utilisation
a) Programmer l'interrupteur sans fil encastrable à un émetteur sans fil
L'interrupteur sans fil encastrable peut être programmé pour chacun des émetteurs sans fil du système RSL,
par exemple à un émetteur mural sans fil ou à une télécommande sans fil.
En tout, 10 émetteurs sans fil du système RSL peuvent être programmés. Par exemple, l'inter-
rupteur sans fil encastrable peut être activé ou désactivé à partir de plusieurs endroits.
Procédez comme suit :
• Maintenez le bouton-poussoir sur l'interrupteur sans fil encastrable enfoncé (pendant plus de 3 secondes)
jusqu'à ce que la LED à côté du bouton commence à clignoter. Le mode d'apprentissage est activé pour
environ 15 secondes et s'arrête ensuite automatiquement.
• Lorsque le mode d'apprentissage est activé (la LED à côté du bouton-poussoir clignote), maintenez la
touche «Marche» de l'émetteur mural sans fil (touche «l») ou la touche «ON» correspondante d'une
télécommande sans fil enfoncée (pendant plus de 3 secondes) jusqu'à ce que la LED soit allumée en
permanence et que le consommateur soit activé.
L'apprentissage est terminé avec succès et vous quittez automatiquement le mode d'apprentissage.
• Si vous voulez procéder à l'apprentissage d'un autre émetteur sans fil, vous devez à nouveau activer le
mode d'apprentissage. Procédez à cet effet comme décrit ci-dessus.
En outre, le mode d'apprentissage est activé automatiquement (LED clignote), lorsque la ten-
sion d'alimentation est appliquée (par exemple lors de la première mise en service). Dans les
15 secondes suivantes, vous pouvez procéder à l'apprentissage d'un émetteur mural sans fil ou
une télécommande sans fil. Voir ci-dessus.
b) Suppression d'un interrupteur sans fil encastrable d'un émetteur sans fil
Si vous voulez utiliser le canal de commutation d'un émetteur sans fil (émetteur mural sans fil ou télécom-
mande sans fil) par exemple pour un autre interrupteur sans fil encastrable, ce canal de commande peut
être libéré comme suit :
• Maintenez enfoncées pendant environ 3 secondes les deux touches de commande sur l'émetteur sans fil
pour les fonctions «Marche» et «Arrêt» du canal de commande que vous voulez libérer.
- Émetteur mural sans fil : Appuyez sur les touches «I» et «O» en même temps pendant plus de
3 secondes
- Télécommande sans fil : Appuyez sur les touches «ON» et «OFF» en même temps pendant plus de
3 secondes
• Ensuite, la LED sur l'interrupteur sans fil encastrable commence à clignoter. Le mode d'apprentissage est
activé pour environ 15 secondes et s'arrête ensuite automatiquement.
• Maintenez enfoncée la touche «O» sur un émetteur mural sans fil ou la touche «OFF» sur une télécommande
sans fil du canal de commutation correspondant pendant au moins 3 secondes jusqu'à ce que la LED sur
l'émetteur mural s'éteigne. Le consommateur raccordé à l'interrupteur sans fil encastrable est désactivé.
• La liaison entre l'interrupteur sans fil encastrable et l'émetteur sans fil est supprimée et l'interrupteur sans
fil encastrable ne réagit plus aux signaux de l'émetteur sans fil correspondant.
Tenez également compte du manuel d'utilisation de l'émetteur sans fil du système RSL que vous
utilisez (par exemple télécommande sans fil).
c) Activation/désactivation par l'émetteur mural sans fil
Appuyez brièvement sur la touche «I» pour activer le consommateur raccordé à l'interrupteur sans fil encas-
trable. Appuyez brièvement sur la touche «O» pour désactiver le consommateur.
Important : Le bouton à bascule de l'émetteur mural sans fil doit être correctement placé. L'ins-
cription «I» doit être située en haut; elle doit se trouver du même côté que la flèche à l'intérieur
du boîtier (voir chapitre «Montage et raccordement»).
d) Activation/désactivation par le bouton-poussoir sur l'interrupteur sans fil encastrable
Pour un test de fonctionnement, le consommateur raccordé à l'interrupteur sans fil encastrable peut égale-
ment être activé et désactivé à l'aide du bouton-poussoir.
Appuyez brièvement sur le bouton-poussoir sur l'interrupteur sans fil encastrable pour mettre le consom-
mateur en service (la LED sur l'interrupteur sans fil encastrable s'allume) ou le mettre hors service (la LED
s'éteint).
Test de fonctionnement
• Si cela n'a pas encore été fait, vous devez d'abord procéder à l'apprentissage de l'interrupteur sans fil à
encastrer à un émetteur sans fil du système RSL (p. ex. à l'émetteur mural sans fil fourni ou à une télé-
commande sans fil).
• Assurez-vous que l'interrupteur sans fil encastrable est mis sous tension du réseau (230 V/CA, 50 Hz).
• Activez brièvement la touche «I» sur l'émetteur mural sans fil ou la touche «ON» du canal de commutation
d'une télécommande sans fil pour lequel l'interrupteur sans fil encastrable a subi l'apprentissage.
La LED rouge sur l'interrupteur sans fil encastrable s'allume et la sortie de commutation est activée et le
consommateur raccordé est mis en service.
• Pour désactiver la sortie de commutation et mettre le consommateur raccordé hors service, appuyez briè-
»
Entretien et nettoyage
N
N
L
Hormis un remplacement occasionnel de la pile de l'émetteur mural sans fil, l'appareil ne nécessite pas d'en-
tretien. Ne jamais le démonter. L'entretien ou la réparation ne doivent être effectués que par un spécialiste.
Nettoyer l'émetteur mural sans fil uniquement avec un chiffon doux, propre et sec.
N'utilisez en aucun cas de produit de nettoyage agressif ou de solution chimique, car cela risque d'attaquer
la surface du boîtier et de compromettre le bon fonctionnement de l'appareil.
Informations relatives à la portée
En fonction de l'émetteur radio utilisé du système RSL, la portée peut atteindre 70 m.
La portée peut être réduite considérablement par :
• des murs, des plafonds en béton armé
• des vitres isolantes revêtues/métallisées
• la proximité des objets métalliques et conducteurs (par ex. radiateurs)
• la proximité des corps humains
• des perturbations larges bandes, par ex. dans les zones résidentielles (téléphones DECT, téléphones
• la proximité de moteurs électriques, transformateurs, blocs d'alimentation, ordinateurs
• la proximité d'ordinateurs mal blindés ou ouverts ou autres appareils électriques.
Déclaration de conformité (DOC)
Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, Allemagne, déclare que l'appareil est en
conformité avec les exigences fondamentales et les autres prescriptions pertinentes de la directive 1999/5/CE.
Élimination
a) Produit
b) Piles et accumulateurs
Le consommateur final est légalement tenu (ordonnance relative à l´élimination des piles usagées) de rap-
porter toutes les piles et tous les accumulateurs usés ; il est interdit de les jeter dans les ordures ménagères !
Vous pouvez rapporter gratuitement vos piles et accumulateurs usagés aux centres de récupération de votre
commune, dans nos succursales ou à tous les points de vente de piles et d'accumulateurs.
Vous respecterez de la sorte les obligations prévues par la loi et vous contribuerez à la protection de l'en-
vironnement.
Caractéristiques techniques
a) Interrupteur sans fil encastrable
Tension de service ................................230 V/CA, 50 Hz
Puissance de coupure ..........................2000 W (charge ohmique)
Fréquence réceptrice ............................433 MHz
Température ambiante ..........................0 °C à +35 °C
Dimensions (h x l x p) ...........................52 x 52 x 32 mm
Poids .....................................................env. 43,5 g
b) Émetteur mural sans fil
Alimentation électrique .........................Pile 12 V (type «23 A»)
Portée ...................................................Max. 70 m (voir chapitre «Portée»)
vement sur la touche «O» sur l'émetteur mural sans fil ou sur la touche «OFF» du canal de commutation
d'une télécommande sans fil pour lequel l'interrupteur sans fil encastrable a subi l'apprentissage.
La LED rouge sur l'interrupteur sans fil encastrable s'éteint.
Les portées indiquées sont des «portées en champ libre» (portée à contrôle visuel direct entre
émetteur et récepteur sans interférences).
Mais dans la pratique, des murs, plafonds, etc. se trouvent entre l'émetteur et le récepteur, ce
qui réduit la portée.
En raison des diverses influences sur la transmission sans fil, il n'est malheureusement pas
possible de garantir une portée déterminée. Normalement, la mise en service dans une maison
individuelle ne doit pas poser de problème.
portables, écouteurs radio, haut-parleurs radio, autres stations météos radio, babyphones, etc.)
Vous trouverez la déclaration de conformité du produit sur www.conrad.com.
Jetez l'appareil devenu inutilisable suivant les lois en vigueur.
Retirez la pile éventuellement insérée dans l'émetteur mural sans fil et éliminez-la séparément
du produit.
Les piles/accus contenant des substances nocives sont marqués par le symbole ci-contre qui
signale l'interdiction de les jeter dans une poubelle ordinaire. Les désignations pour les princi-
paux métaux lourds sont : Cd=cadmium, Hg=mercure, Pb=plomb (La désignation se trouve sur
la pile ou l'accumulateur, par ex. sous le symbole de la poubelle illustré à gauche).
600 W (charge inductive)
Les consommateurs avec une charge ohmique sont à titre d'exemple les ampoules électriques,
appareils de chauffage ou autres.
Les consommateurs avec une charge inductive sont les moteurs, ballasts, transformateurs
conventionnels, ampoules économiques ou autres.
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photo-
copie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation
écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au
niveau technique du moment de la mise sous presse.
© Copyright 2015 by Conrad Electronic SE.
