Conrad AC2-S Bedienungsanleitung

B E D I E N U N G S A N L E I T U N G www.conrad.de

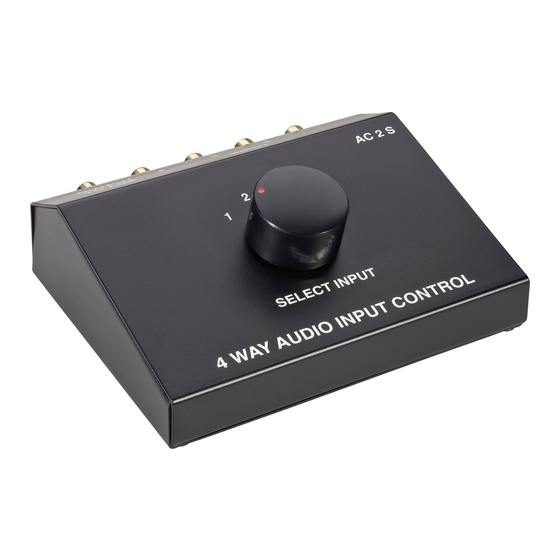

4 Wege Audio Umschaltpult AC2-S
Best.-Nr. 35 07 16
Bestimmungsgemäße Verwendung
Das 4 Wege Audio Umschaltpult AC2-S dient dazu Vorverstärkerausgangssignale
von Audiogeräten umzuschalten um mehrere Geräte an einem Vorverstärker-
eingang zu betreiben.
Dieses Produkt ist nur für den Anschluss an Vorverstärkeraus- und -eingänge von
Audiogeräten zugelassen.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der
Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur
Beschädigung dieses Produktes. Darüber hinaus ist dies mit Gefahren, wie z.B.
Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht
geöffnet werden.
Die Sicherheitshinweise sind unbedingt zu befolgen.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung
verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden
übernehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Hand-
habung oder Nichtbeachten der Sicherheitshinweise verursacht wer-
den, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder
Garantieanspruch.
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige
Hinweise in der Bedienungsanleitung hin.
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des
Produktes nicht gestattet.
• Die Sicherheitshinweise der Hersteller der anzuschließenden Geräte sind ebenfalls
zu beachten. Lesen Sie dazu die entsprechenden Betriebsanleitungen sorgfältig
durch.
• Das Gerät ist kein Spielzeug, es gehört nicht in Kinderhände.
• Setzen Sie das Gerät keinen hohen Temperaturen, starken Vibrationen oder hoher
Feuchtigkeit aus.
• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke
gehört werden. Hierdurch kann das Gehör geschädigt werden.
• Sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abge-
klärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder
einem anderen Fachmann in Verbindung.
Funktionsbeschreibung
Das 4 Wege Audio Umschaltpult AC2-S erweitert die Anschlussmöglichkeiten Ihres
Verstärkers/Vorverstärkers um weitere Vorverstärkereingänge.
Die angeschlossenen Audioquellgeräte können mit dem Wahlschalter angewählt
werden.
Der Anschluss erfolgt über die bei diesen Geräten üblichen Cinchbuchsen.
Anschluss
Schließen Sie an die Cinchbuchsenpaare INPUT 1-4 nur
Vorverstärkerausgänge von Audiogeräten an.
Schließen Sie an das Cinchbuchsenpaar OUTPUT TO AMP nur
Vorverstärkereingänge von Audiogeräten an.
Benutzen Sie zum Anschluss nur hierfür geeignete abgeschirmte
Cinchleitungen. Bei Verwendung anderer Kabel können Störungen
auftreten.
Lesen Sie bezüglich der Ein- und Ausgangsbeschaltung in den ent-
sprechenden Betriebsanleitungen der anzuschließenden Geräte nach.
Bei Nichtbeachtung dieser Hinweise können das 4 Wege Audio
Umschaltpult AC2-S oder die angeschlossenen Geräte beschädigt
werden.
Schalten Sie die Netzschalter der anzuschließenden Geräte vor dem
Anschluss aus und nehmen Sie sie erst wieder in Betrieb, wenn Sie
alle erforderlichen Anschlüsse vorgenommen und nochmals über-
prüft haben.
Gehen Sie bei Änderungen der Beschaltung des 4 Wege Audio
Umschaltpults AC2-S ebenso vor.
• Beachten Sie beim Anschluss die Kennzeichnung der Anschlussbuchsen:
R = rechter Anschluss
L = linker Anschluss
• Verbinden Sie die Cinchbuchsenpaare INPUT 1-4 mit den Ausgängen der
Version 09/03
Audioquellgeräte.
• Verbinden Sie das Cinchbuchsenpaar OUTPUT TO AMP mit den Vorverstärker-
eingängen des Verstärkers/Vorverstärkers.
Bedienung
• Schalten Sie Ihre Audioquellgeräte ein und starten Sie das gewünschte
Musikprogramm.
• Wählen Sie mit dem Wahlschalter SELECT INPUT das gewünschte Quellgerät an.
Wartung und Pflege
Überprüfen Sie regelmäßig die technische Sicherheit des 4 Wege Audio
Umschaltpults AC2-S z.B. auf Beschädigung der Anschlussleitungen und des
Gehäuses.
Ansonsten ist das Gerät wartungsfrei und bedarf abgesehen von einer gelegent-
lichen Reinigung mit einem weichen, trockenen Tuch keinerlei Pflege.
Bevor Sie das 4 Wege Audio Umschaltpult AC2-S reinigen oder warten beach-
ten Sie unbedingt den folgenden Sicherheitshinweis:
Beim Reinigen des Audio Umschaltpults müssen die Netzschalter der
angeschlossenen Geräte ausgeschaltet sein.
Entsorgung
Entsorgen Sie das unbrauchbare Gerät gemäß den geltenden gesetzlichen
Vorschriften.
Technische Daten
Eingänge 4 x Cinch
Ausgänge 1 x Cinch
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Druck-
legung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2003 by Conrad Electronic GmbH. Printed in Germany.
O P E R A T I N G I N S T R U C T I O N S www.conrad.de
4-way Audio Control AC2-S
Item-No. 35 07 16
Proper use
The 4-way audio control AC2-S serves for switching the pre-amplification of audio
signals from audio devices to various devices on the pre-amp input.
This product is only certified for connection to pre-amplifier outputs and inputs of
audio devices.
Use is only permitted in closed rooms, i.e. not outdoors. Contact with moisture, e.g.
in bathrooms or similar rooms must be strictly avoided.
Another use than the one described above is not permitted and may lead to dam-
ages to the product. In addition, this is connected to risks like short circuit, fire,
electric shock or similar.
The entire product may not be altered or modified and the casing may not be
opened!
The safety instructions must be strictly observed!
Safety instructions
With damages caused by not observing these operating instructions,
the warranty will become void! We will not assume any liability for
subsequent damages.
We will not assume any liability for damages to items or persons
caused by improper handling or non-compliance with the safety
notices! Any warranty claim will null and void in such cases.
An exclamation point in a triangle indicates important information in
the operating instructions.
• For reasons of safety and licensing it is not allowed to alter or modify the product.
• Please also observe the safety notices of the manufacturer of the device you want
to connect. Carefully read the corresponding operating manual.
• This device is not a toy and does not belong in the hands of children.
• Do not expose the device to high temperatures, strong vibrations or high levels of
humidity.
• Do not listen to music at an excessive volume over longer periods of time. This
may damage your hearing.
• If you have any questions not covered by the operating instructions, please con-
tact our technical information service or another expert.
Function description
The 4-way audio control AC2-S extends the connection options of your
amplifier/pre-amplifier to further pre-amplifier inputs.
The connected audio source devices can be selected with the selector switch.
The connection takes place over the regular cinch sockets of these devices.
Connection:
Only connect the cinch sockets INPUTS 1-4 with the pre-amplifier
outputs of the audio devices.
Only connect pre-amplifiers of audio devices to the cinch socket pair
OUTPUT TO AMP.
Only use certified, shielded cinch wires for the connections. Using
other cables may lead to disruptions.
Read the corresponding operation instructions of the devices to be
connected regarding input and output wiring.
Not observing this information can lead to damage to the 4-way audio
control AC2-S or the connected devices.
Prior to connection, turn off the devices you wish to connect and only
turn them on again when you have made and checked the required
connections.
Proceed the same way when changing the wiring of the 4-way audio
control AC2-S.
• When connecting, observe the markings of the connection sockets:
R = right connection
L = left connection
• Connect the cinch sockets INPUTS 1-4 with the outputs of the audio source
Version 09/03
devices.
• Connect the cinch sockets AMPLIFIER OUTPUT with the pre-amplifier inputs of the
amplifier/pre-amplifier.
Operation
• Switch on your music source device and start the desired music program.
• Select the desired source device with the selector switch.
Maintenance and servicing
Regularly inspect the mechanical safety of the 4-way audio control AC2-S, i.e. for
damage to the connection wires and housing.
Otherwise the device is maintenance-free and requires no servicing apart from an
occasional cleaning with a soft, dry cloth.
Before you clean or service the 4-way audio control AC2-S, closely observe
the following safety instructions:
When cleaning the audio control, the power switches of all connect-
ed devices must be turned off.
Disposal
Dispose the unusable device according to valid regulations.
Technical data
Inputs 4 x cinch
Outputs 1 x cinch
These operating instructions are published by Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany.
The operating instructions reflect the current technical specifications at time
of print. We reserve the right to change the technical or physical specifications.
© Copyright 2003 by Conrad Electronic GmbH. Printed in Germany.
