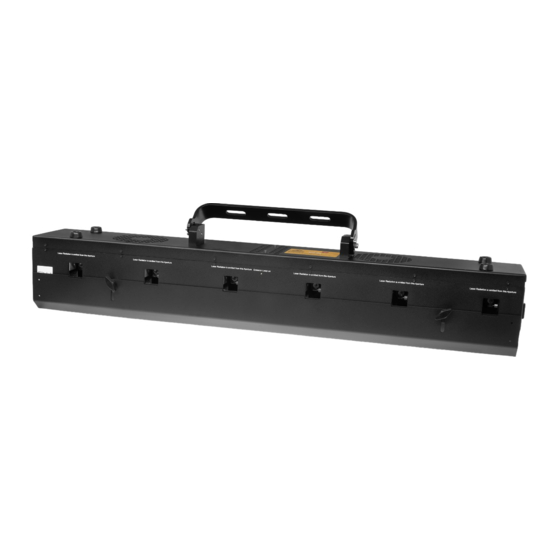

- Seite 1 Manual / Bedienungsanleitung / Mode d´emploi RTI NEO SIX RGB 2 Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! English Deutsch 06/2017...
- Seite 2 Due to continual product developments and technical improvements, Laserworld (Switzer- land) AG reserves the right to make modifications to its products. This manual and its content have been made with due care but Laserworld (Switzerland) AG cannot however, take any responsibility for any errors, omissions or any resulting damages forthwith.
-
Seite 3: Inhaltsverzeichnis
Manual: RTI NEO SIX RGB 2 Content: Product and Package Contents Preliminary Warning Notices Initial Operations, Safety Instructions Working on the Device Service Notes Warnings and other Notices on the Device Device & Connections Operation Final Statement Technical Data Sheet... -
Seite 4: Product And Package Contents
Manual: RTI NEO SIX RGB 2 1. Product and Package Contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x key (for key switch) 1 x Interlock connector 1 x powercon power cable 1 x manual 2. -
Seite 5: Working On The Device
Manual: RTI NEO SIX RGB 2 12. Ensure sufficient ventilation and do not heated. Make sure that the device is not place the device on any warm or heat ra- exposed to spotlights (especially moving diating surface. Especially the ventilati- heads). -
Seite 6: Warnings And Other Notices On The Device
Manual: RTI NEO SIX RGB 2 6. Warnings and other Notices on the Device Please read manual before operation Laser radiation! Avoid exposure to beam Model type Wavelength Laser class 4 Production year Output power Caution of radiation if co-... -
Seite 7: Device & Connections
Manual: RTI NEO SIX RGB 2 7. Device & Connections Emission LED Laser apertures Beam Block Panel Loops for safety cord RJ45 for Interlock DMX out / in & out / in LED for signal status Serial number Key switch... -
Seite 8: Operation
Manual: RTI NEO SIX RGB 2 8. Operation 1. Power Make sure that your device is provided with the correct voltage. Wrong voltage could lead to irreparable damages. Please find the correct voltage data in the synoptical table at the end of this manual as well as at the rear side of the device. - Seite 9 5. Fuse There is a fuse at the rear side of the device. If the fuse should blow, please change it by a new 2.5AT fuse. If the problems recurs, please contact your dealer or the Laserworld service department. 6. Display / Settings at the device...
- Seite 10 Manual: RTI NEO SIX RGB 2 The arrow buttons (up/down) navigate you through the menu. The + / - buttons change the value of the selected mode and the button in the middle changes the channel (1-6). By switching on the device for the very first time, menu 1 appears on the display:...
- Seite 11 Manual: RTI NEO SIX RGB 2 By pressing the down button (arrow down) again the mode can be changed by using the + / - buttons. In ‚normal‘ mode the device is in the hanging position or inverted as a floor stand: In ‚inverted‘...
- Seite 12 Manual: RTI NEO SIX RGB 2 The offset for green changes the threshold current flowing when the DMX value for green modulation becomes greater than 0. The possible value is limited to the range of 57600 – 63000. Green is the most sensitive diode and the threshold current varies a lot bet- ween the diodes.
- Seite 13 Manual: RTI NEO SIX RGB 2 what output needs to be changed: The gain for green changes the maximum current flowing when the DMX value for green is set to 255. The possible value is limited to the range of 6000 - 10500. Always use a power meter when changing this value and start with a low DMX channel value like 100.
- Seite 14 Manual: RTI NEO SIX RGB 2 The range for offset is between 0 and 34800: The range for gain is between 0 and 39949: After completing the advanced settings a test is shown. If the key switch is on, interlock...
-
Seite 15: Final Statement
Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website. - Seite 16 Manual: RTI NEO SIX RGB 2 Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 16 / 30...
-
Seite 17: Lieferumfang & Hinweise
Manual: RTI NEO SIX RGB 2 1. Lieferumfang & Hinweise Bitte den Lieferumfang zunächst auf Vollständigkeit und eventuelle Beschädigungen prüfen. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Powercon Stromkabel 1 x Interlock-Stecker 1 x Bedienungsanleitung 1 x Schlüssel (für den Schlüsselschalter) 2. -
Seite 18: Sicherheitshinweise Für Arbeiten Am Gerät
Manual: RTI NEO SIX RGB 2 11. Benutzen Sie niemals Dimmer-, Funk- 13. Stellen Sie auch sicher, dass das Gerät oder andere elektronisch gesteuerten nicht zu heiß wird und dass es nicht dem Steckdosen! Falls möglich benutzen Sie Strahl von Scheinwerfern ausgesetzt wird... -
Seite 19: Warnhinweise Und Spezifikationen Am Gerät
Manual: RTI NEO SIX RGB 2 bels erlischt jeglicher Anspruch auf • Lüfter und Kühlkörper (Kühlrippen usw.) müssen frei von Staubansammlungen Gewährleistung. Schäden am Gerät, die durch unsachgemäßer Handha- und Ablagerungen sein, da sonst die Ge- fahr des Überhitzens droht und jegliche... -
Seite 20: Geräteanschlüsse & Bedienelemente
Manual: RTI NEO SIX RGB 2 7. Geräteanschlüsse & Bedienelemente Laserausgabe-LED Laseraustrittsfenster Beam Block Panel RJ45 für Interlock Öse zur Befestigung eines Sicherheitsfangseils DMX Ausgang / Ein- out / in gang & Statussignal- Seriennummer Schlüsselschalter Stromversorgung Eingang / Ausgang Display & Tastenelemente für Geräteeinstellungen... -
Seite 21: Bedienung
Manual: RTI NEO SIX RGB 2 8. Bedienung 1. Stromversorgung Es muss darauf geachtet werden, dass das Gerät mit der richtigen Spannung versorgt wird, da die falsche Spannung zu irreparablen Schäden am Gerät führen kann. Die Spannungs- daten sind in der Übersichtstabelle am Ende dieser Bedienungsanleitung aufgeführt. - Seite 22 Manual: RTI NEO SIX RGB 2 71 - 80 3 Punkte, horizontal 81 - 90 3 Punkte, vertikal 91 - 100 Kreis 101 - 110 4 Viertelkreise 111 - 120 Testbild 121 - 130 Rechteck mit Grating 131 - 140...
- Seite 23 Manual: RTI NEO SIX RGB 2 3. Interlock (RJ45 Interlock) Auf der Rückseite des Systems befinden sich eine ‚Interlock in‘- und eine ‚Interlock out‘- Schnittstelle (Interlock loop). Der mitgelieferter RJ45-Interlock-Stecker ist für Testzwecke gedacht. Nur wenn die Interlock-in-Schnittstelle angeschlossen ist (und der Schlüssel auf ‚ON‘...
- Seite 24 Manual: RTI NEO SIX RGB 2 Wird das Lasersystem zum ersten Mal angeschaltet, erscheint Menü 1 auf dem Display: Durch Drücken der Pfeil-nach-unten-Taste und der + / - Tasten kann die DMX-Adresse abgeändert werden: Durch erneutes Drücken der Pfeil-nach-unten-Taste sowie der + / - Tasten kann der Modus ausgewählt werden.
- Seite 25 Manual: RTI NEO SIX RGB 2 Ist dieser Modus gewählt, befindet sich beispielsweise der Ausgabekanal 1 immer auf der linken Seite (ausgehend von der Gerätevorderseite): Erweiterte Einstellungen - Achtung: Anwendung nur für Experten empfohlen! Um das Gerät zurückzusetzen (reset) muss die mittlere Taste gedrückt werden während das Gerät eingeschaltet wird.
- Seite 26 Manual: RTI NEO SIX RGB 2 lation von Grün größer gleich 0 wird. Der mögliche Wert ist auf den Bereich von 57600 – 63000 limitiert. Die Sensitivität ist bei grünen Dioden am höchsten und der Schwel- lenstrom zwischen den Dioden kann stark schwanken. Dies ändert gleichzeitig den maximalen lop, da der gesamte Spannungsbereich nach oben oder unten verlagert wird.
- Seite 27 Manual: RTI NEO SIX RGB 2 Durch Drücken der mittleren Taste können die Kanäle von 1 bis 6 durchgewechselt wer- den, je nachdem welche Ausgabe angepasst werden soll: Der Gain für Grün ändert den maximalen Stromfluss wenn der DMX-Wert für Grün auf 255 eingestellt ist.
- Seite 28 Manual: RTI NEO SIX RGB 2 Der Bereich des Offsets liegt zwischen 0 und 34800: Der Bereich für den Gain liegt zwischen 0 und 39949: Nachdem die Erweiterten Einstellungen abgeschlossen wurden, wird ein Test angezeigt. Befindet sich der Schlüssel auf ‚Laser on‘-Position, der Interlock verbunden ist und ein gül- tiges DMX-Signal empfangen wird, generiert der Digitalconverter ein Signal, das mit Hilfe eines analogen Digitalconverters zurückgewandelt und mit den internen Werten vergli-...
-
Seite 29: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Seite 30 Manual: RTI NEO SIX RGB 2 Technical data / Technische Daten / caractéristiques techniques Laser sources: Diode (red / green / blue) Laserquellen: Diode (rot / grün / blau) Sources laser: diode (rouge / vert / bleu) Laser class: Laserklasse:...
