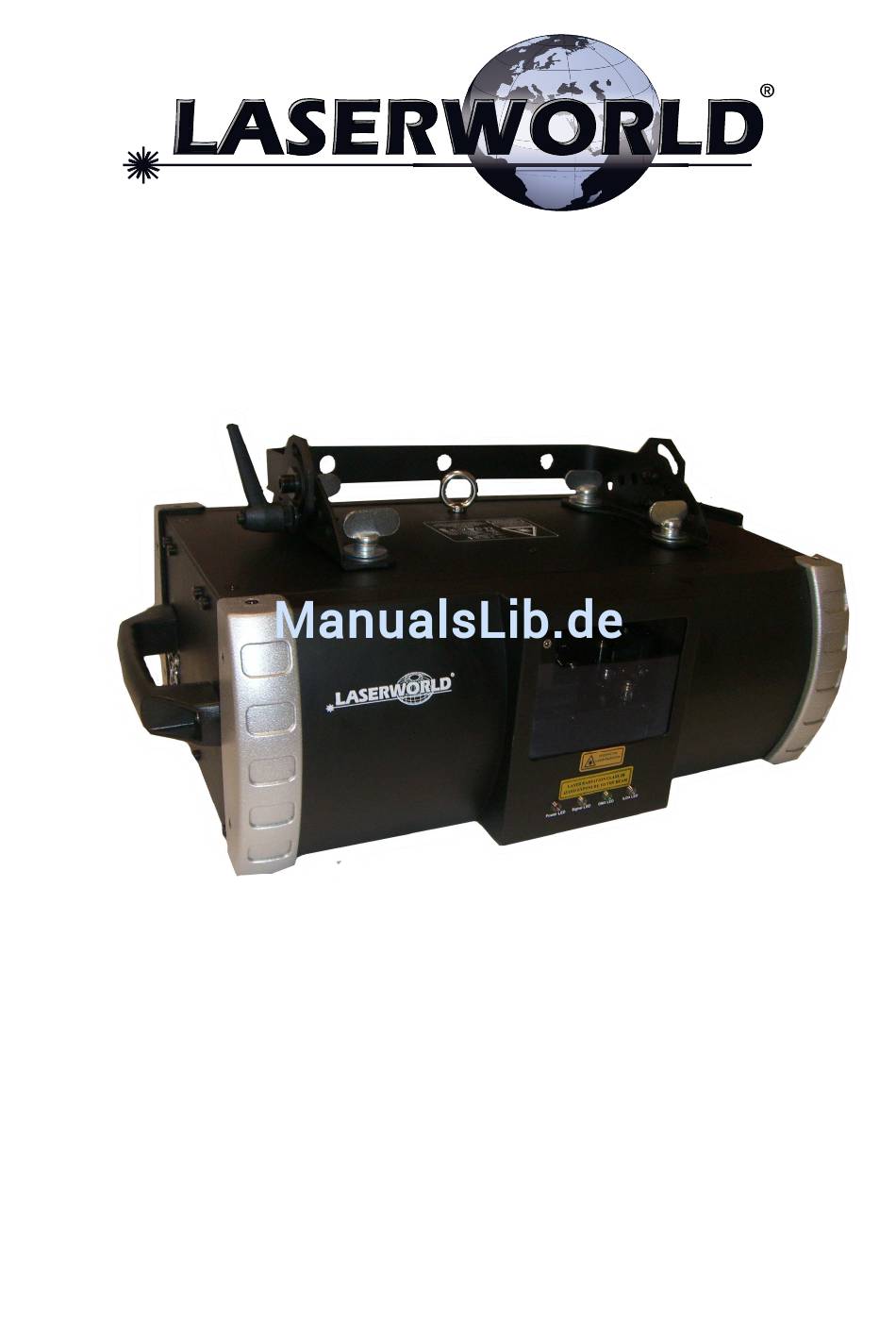

- Seite 1 RS 800 G, RS 800 RGY, RS 1000 RGB Manual Read carefully before using this device! Bedienungsanleitung Bitte lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen!
- Seite 2 Manual / Bedienungsanleitung: RS 800 G, RS 800 RGY, RS 1000 RGB Page / Seite 2 von / of 17 Warranty Label Nicht entfernen / Do not remove SerNo: ………… Important Don’t remove the warranty/serial number label - removal voids warranty When a cold laser is brought into warm/damp environment, don’t turn it on immediately.
-
Seite 3: Inhaltsverzeichnis
Manual / Bedienungsanleitung: RS 800 G, RS 800 RGY, RS 1000 RGB Page / Seite 3 von / of 17 Content / Inhalt Safety instructions ......................4 Installation safety ......................4 OPERATING THE LASER ....................5 Using the laser ......................5 Control panel ......................... -
Seite 4: Checking Parts
Manual / Bedienungsanleitung: RS 800 G, RS 800 RGY, RS 1000 RGB Page / Seite 4 von / of 17 Checking parts Please check if all listed parts are included, and are not damaged. Included: 1 x Laser projector 1 x Power cable... -
Seite 5: Operating The Laser
Manual / Bedienungsanleitung: RS 800 G, RS 800 RGY, RS 1000 RGB Page / Seite 5 von / of 17 OPERATING THE LASER The operator has to make sure that laser radiation – also reflected laser radiation – higher than the maximum permissible level is avoided by technical or organisational measures. -
Seite 6: Control Panel
Manual / Bedienungsanleitung: RS 800 G, RS 800 RGY, RS 1000 RGB Page / Seite 6 von / of 17 Control panel • MODE: select mode, or go up in menu • ENTER: confirm changes, or go down in menu •... -
Seite 7: Maintenace / Cleaning
Manual / Bedienungsanleitung: RS 800 G, RS 800 RGY, RS 1000 RGB Page / Seite 7 von / of 17 170~255 Large to small Drawing speed 0~255 slow to fast Scan speed 0~255 slow to fast Colour speed 0~255 slow to fast... -
Seite 8: Adjustable Mirror Mounts
Manual / Bedienungsanleitung: RS 800 G, RS 800 RGY, RS 1000 RGB Page / Seite 8 von / of 17 Adjustable mirror mounts RS-800RGY: Loosen setscrews, then adjust with X/Y adjustable screws. Make sure beam is centered on scanner mirrors. Adjust Z-screw simultaneously Tighten setscrews. - Seite 9 Manual / Bedienungsanleitung: RS 800 G, RS 800 RGY, RS 1000 RGB Page / Seite 9 von / of 17 Laserworld cannot be made liable for damages caused by incorrect installations and unskilled operation! For service contact your dealer, or Laserworld. Only use Laserworld spare parts.
-
Seite 10: Lieferumfang
Manual / Bedienungsanleitung: RS 800 G, RS 800 RGY, RS 1000 RGB Page / Seite 10 von / of 17 Lieferumfang Bitte prüfen Sie, ob Sie wirklich alle Teile erhalten haben und ob diese von der Lieferung unbeschädigt sind. Zum Lieferumfang gehören: 1 x Laser Projektor 1 x Kaltgerätekabel zur Stromversorgung... -
Seite 11: Inbetriebnahme
Manual / Bedienungsanleitung: RS 800 G, RS 800 RGY, RS 1000 RGB Page / Seite 11 von / of 17 8. Das Gerät nicht schnell hintereinander Ein- und Ausstecken, da dies die Lebensdauer der Laserdiode erheblich verkürzen kann! 9. Das Gerät sollte sich nach einer Stunde Dauerbetrieb für ca. 15 Minuten abkühlen. -
Seite 12: Gerätebetrieb
Manual / Bedienungsanleitung: RS 800 G, RS 800 RGY, RS 1000 RGB Page / Seite 12 von / of 17 Gerätebetrieb Funktionsweise des Bedienpults: • MODE: Arbeitsmodus auswählen oder zurück zum oberen Menü • ENTER: bestätigen Sie die Einstellung oder gehen Sie zum unteren Menü... -
Seite 13: Steuerung Über Computersoftware
Manual / Bedienungsanleitung: RS 800 G, RS 800 RGY, RS 1000 RGB Page / Seite 13 von / of 17 64~127 Horizontale Verlängerung 128~191 Vertikale Verlängerung 192~255 Horizontale & vertikale Verlängerung Zoom 0~85 Keine Funktion 86~169 Zoom von klein zu groß... -
Seite 14: Technische Daten
Manual / Bedienungsanleitung: RS 800 G, RS 800 RGY, RS 1000 RGB Page / Seite 14 von / of 17 Technische Daten • Laserquellen: luftgekühlter DPSS Laser (grün) Diodenlaser (blau bei RGBV, rot bei RGBV und RGY Modellen) • Leistung (am Laser): RS 800 G min. -
Seite 15: Fehlersuche
Manual / Bedienungsanleitung: RS 800 G, RS 800 RGY, RS 1000 RGB Page / Seite 15 von / of 17 X,Y. Der Strahl sollte mittig auf die Scannerspiegel treffen. Richten Sie die Schraube Z gleichzeitig aus. Fixieren Sie die Klemmschrauben X,Y. (S. Bild.) RS 1000 RGB: benutzen Sie die beiden Rändelschrauben zum einstellen der Farben. -
Seite 16: Technical Diagram
Manual / Bedienungsanleitung: RS 800 G, RS 800 RGY, RS 1000 RGB Page / Seite 16 von / of 17 Bei Reparaturen, verwenden Sie bitte nur Laserworld Ersatzteile. Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. - Seite 17 Manual / Bedienungsanleitung: RS 800 G, RS 800 RGY, RS 1000 RGB Page / Seite 17 von / of 17 Laserworld (Switzerland) AG Kreuzlingerstrasse 5 8574 Lengwil-Oberhofen SWITZERLAND Authorized person: Supervisory board Mr Martin Werner place of business: 8574 Lengwil-Oberhofen / SWITZERLAND company number: CH-440.3.020.548-6...
