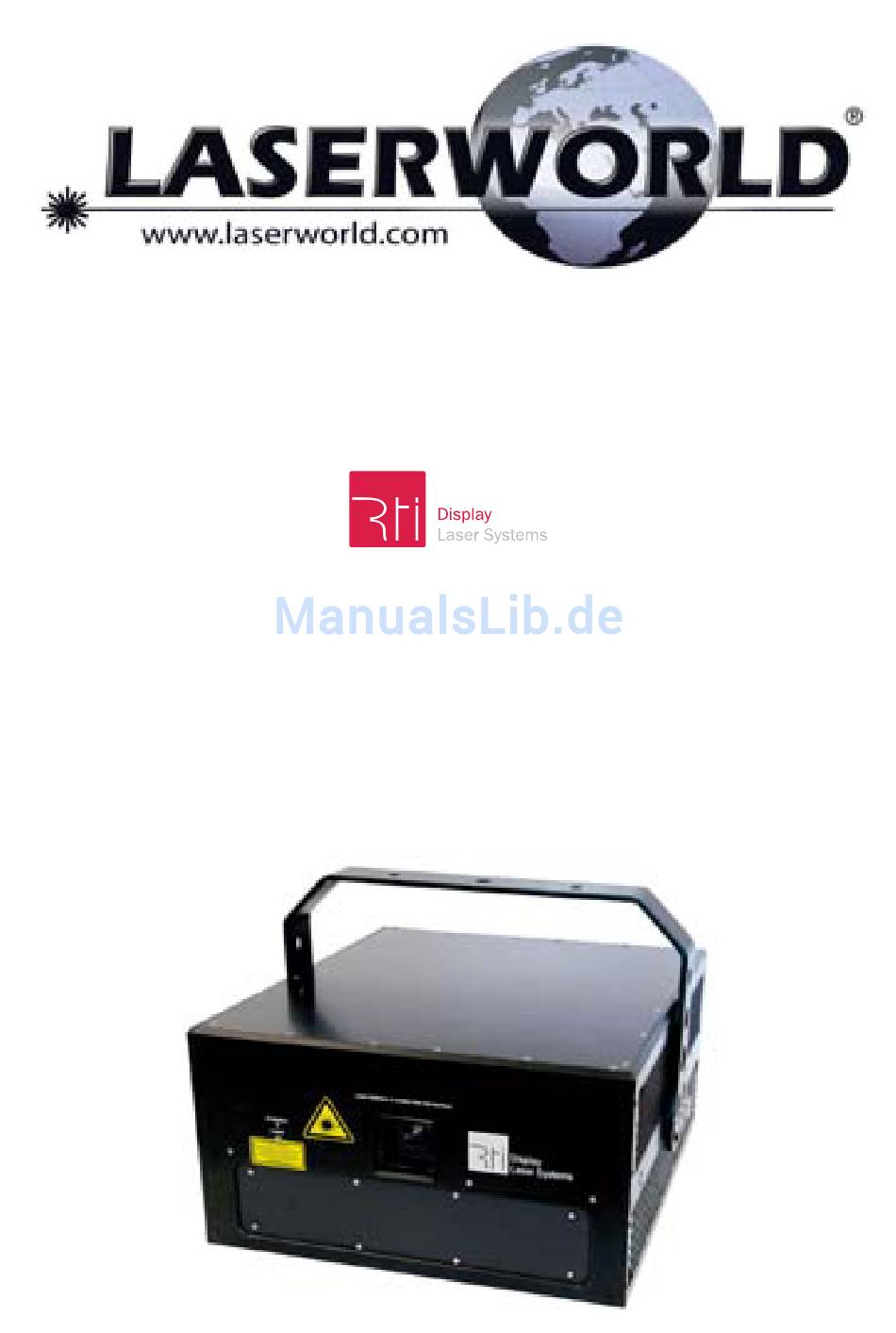

Manual / Bedienungsanleitung /
Mode d´emploi
RTI Nano Series
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d'utiliser cet appareil pour la première fois nous vous recommandons
de lire cette notice d'utilisation!
English
Deutsch
Français
02/2016
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Laserworld RTI Nano Serie
Inhaltszusammenfassung für Laserworld RTI Nano Serie
- Seite 1 Manual / Bedienungsanleitung / Mode d´emploi RTI Nano Series Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! Avant d’utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice d’utilisation! English Deutsch...
- Seite 2 Laserworld (Switzerland) AG reserves the right to make modifi- cations to its products. This manual and its content have been made with due care but Laserworld (Switzerland) AG cannot however, take any responsibility for any errors, omissions or any resulting damages forthwith.
-
Seite 3: Inhaltsverzeichnis
Manual: RTI Nano Series Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Safety instructions for work on the device Service notes Warnings and other notices on the device Device connections Operation Remote Control Pad Final statement Technical data sheet Laser specifications page 3 / 33... -
Seite 4: Product And Package Contents
Manual: RTI Nano Series 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x key for remote control pad 1 x power cable 1 x patch cable 1 x detachable remote pad with cable connection 1 x manual 2. -
Seite 5: Service Notes
Manual: RTI Nano Series 13. Ensure that device does not get over- with large appliances (especially fog ma- heated. Make sure that the device is not chines) on the same mains! exposed to spotlights (especially moving 12. Ensure sufficient ventilation and do not heads). -
Seite 6: Warnings And Other Notices On The Device
Manual: RTI Nano Series • 6. Warnings and other notices on the device Please read manual before operation Laser radiation! Avoid exposure to beam. Model type Laser class 4 Production year Wavelength Caution of radiation if cover Output power is removed Power supply &... -
Seite 7: Operation
Manual: RTI Nano Series 8. Operation Please note that when the ‘Emission LED’ is on, the laser is enabled and may emit laser light. There is one LED on the remote control pad, one on the rear side and one on the front side of the device. - Seite 8 Manual: RTI Nano Series cyan intensity, negative signal. Difference of 5V OR: DMX512 IN; negative signal DMX512 OUT; negative signal Ground DB-25 ILDA connector After connecting select „LASER ON - ILDA IN“ on the Remote Control Pad. 8.3 External Interlock The Remote Control Pad has a built-in emergency stop.
-
Seite 9: Remote Control Pad
Manual: RTI Nano Series Remote Control Pad Your device is equipped with a detachable remote control pad. The following images explain the use of the pad. Touch the screen to change the settings. Starting sequence Emission Laser on display: The device is enabled if the diode is lit. -
Seite 10: Color Settings
Manual: RTI Nano Series Color Settings: Colors: Please note that only implemented laser sources can be changed in their itensity. If there is e.g. + / -: no yellow laser source in- Use these buttons to stalled in your device you change the color inten- can‘t change the itensity sity... -
Seite 11: Final Statement
Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website. - Seite 12 Manual: RTI Nano Series Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse Bedienung Remote Control Pad Abschließende Erklärung Technische Daten Laserleistungsdaten page 12 / 33...
-
Seite 13: Lieferumfang & Hinweise
Manual: RTI Nano Series 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Schlüssel für das Remote Control Pad 1 x Kaltgerätekabel zur Stromversorgung 1 x Patchkabel 1 x abnehmbares Remote Control Pad 1 x Bedienungsanleitung... -
Seite 14: Sicherheitshinweise Für Arbeiten Am Gerät
Feuchtigkeit und Hitze können die Le- Erschütterung oder Schläge vermeiden. bensdauer des Lasersystems stark ver- Bitte das Produkt bestmöglich schützen. kürzen und führen zum Erlöschen des Laserworld bietet entsprechendes Equip- Gewährleistungsanspruchs. ment an. • Das Gerät nicht schnell hintereinander •... -
Seite 15: Warnweise Und Spezifikationen Am Gerät
Manual: RTI Nano Series Keine Scheinwerfer (insbesondere • Schalten Sie das Gerät aus, wenn es nicht kopfbewegte) auf das Gerät richten. benutzt wird. Trennen Sie hierzu das Bei jeder Neuinstallation nach ca. 30 Netzteil von der Stromversorgung. Auch Minuten die Gerätetemperatur prü- wenn die Diode nicht leuchtet: Sie ist in fen und gegebenenfalls das Gerät an Betrieb, solange das Gerät angeschaltet... -
Seite 16: Geräteanschlüsse & Bedienelemente
Manual: RTI Nano Series 7. Geräteanschlüsse & Bedienelemente Anschluss für die ILDA ILDA durch- ILDA invertieren* Control LAN* DMX* Stormversorgung Eingang schleifen Sicherung 6.3 At Notaus Schlüssel- schalter Emissions- LED abnehmbares Remote Control Emissions-LED Touchscreen * optionale Zusatzfeatures 8. Bedienung Das Gerät ist betriebsbereit, wenn die ‚Emissions-LEDs‘... - Seite 17 Manual: RTI Nano Series Signal Positives Signal X-Achse. In Ruhestellung (Ablenkspiegel in Mittelposition) liegen an diesem Pin 0V gegen Masse an; bei maximalem Rechtsausschlag +5V; bei maximalem Linksausschlag -5V. Positives Signal Y-Achse. In Ruhestellung (Ablenkspiegel in Mittelposition) liegen an diesem Pin 0V gegen Masse an;...
- Seite 18 Manual: RTI Nano Series DB-25 ILDA Anschluss Nach dem Anschließen, wählen Sie „LASER ON - ILDA IN“ auf dem Remote Control Pad. 8.3 Externer Interlock Das Remote Control Pad besitzt einen integrierten Notaus. Wird ein externer Interlock benö- tigt, kann das Kabel des Remote Control Pads vom Gerät abgenommen werden. Über den ‚Control‘-Anschluss (RJ-48) kann ein externer Interlock angeschlossen werden.
-
Seite 19: Startsequenz
Manual: RTI Nano Series 9. Remote Control Pad Das Gerät ist mit einem abnehmbaren Remote Control Pad ausgestattet. Die folgenden Bilder erklären die Verwendung des Pads. Einstellungen können über Berührung des Touchpads verändert werden. ‚Emission Laser on‘: Startsequenz Leuchtet die Diode ist das Gerät betriebsbereit Schlüsselschalter Notaus:... -
Seite 20: Farbeinstellungen
Manual: RTI Nano Series Farbeinstellungen: Farben: Zu beachten ist, dass, ab- hängig vom Gerätetypus, unter Umständen nicht alle Farben verfügbar + / -: sind. Einstellung der Änderungen in der Far- Farbintensität bintensität wirken sich nur auf die einzelne La- serquelle, nicht aber auf Mischfarben aus. -
Seite 21: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Seite 22 Manual: RTI Nano Series Table des matières: Contenu et informations Avertissements d’usage et précautions avant d’utiliser cet appareil Démarches pour la mise en service, mesures de précaution Instructions de sécurité pour le travail avec l’appareil Soin et entretien Description de l’appareil et mesures de sécurité Comment brancher l’appareil - connectiques Utilisation et fonctionnement Réglages sur l‘écran tactil de gestion (RTI Control PAD)
-
Seite 23: Contenu Et Informations
4. Ne regardez jamais directement le rayon laser quittant l’appareil. Vous risquez de deve- nir aveugle! En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre appareil ne sera dès lors plus sous garantie! 3. Démarches pour la mise en service, mesures de précaution 1. -
Seite 24: Instructions De Sécurité Pour Le Travail Avec L'appareil
Manual: RTI Nano Series 5. Dans certains pays il est nécessaire de 10. Si l’appareil a été exposé à de gran- des fluctuations de température, ne faire certifier l’installation laser par un organisme de vérification agréé. l’allumez pas tout de suite car la conden- sation pourrait endommager les circuits 6. -
Seite 25: Soin Et Entretien
Pour éteindre le laser, veuil- ter l’appareil laser à l’abri de secousses. lez basculer l‘interrupteur et débrancher Laserworld propose différentes solutions le câble d’alimentation du projecteur de protection du matériel (flightcase). laser. Même si la diode n’émet pas, elle reste sous tension (courant de stand-by). -
Seite 26: Comment Brancher L'appareil - Connectiques
Manual: RTI Nano Series 7. Comment brancher l’appareil - connectiques Alimentation Entrée ILDA through ILDA électrique Contrôle LAN* DMX* ILDA inversion* Fusible 6.3 At Arrêt Interrupteur d‘urgence à clé LED de signalisation d‘émission laser Ecran tactil détachable LED de signalisation Ecran tactil d‘émission laser *Option disponible sur demande... - Seite 27 Manual: RTI Nano Series Connecteur Signal Tension X + (horizontal) + 5.0 V Y + (vertical) + 5.0 V Interlock A Rouge + + 2.5 V Vert + + 2.5 V Bleu+ + 2.5 V Deep Blue + + 2.5 V Jaune + + 2.5 V Cyan +...
- Seite 28 Manual: RTI Nano Series 8.3 Interlock externe Le RTI remote control pad dispose d‘un arrêt d‘urgence intégré. Si vous devez utiliser un inter- lock externe (coupe-circuit), vous pouvez déconnecter le câble RJ45 reliant le projecteur au RTI PAD. Le coupe-circuit externe (Interlock) peux être relié aux broches 7 et 8 du connecteur RJ45.
-
Seite 29: Réglages Sur L'écran Tactil De Gestion (Rti Control Pad)
Manual: RTI Nano Series Réglages sur l‘écran tactil de gestion (RTI Control PAD) L‘appareil est équipé d‘une télécommande tactile de gestion. Les images suivantes expli- quent le fonctionnement de la télécommande (RTI PAD) ainsi que les options de changement des valeurs (puissances, tailles de projections etc). ‚Emission Laser on‘: Séquence de démarrage L‘allumage... - Seite 30 Manual: RTI Nano Series Réglage des couleurs : Couleurs : En fonction du type de projecteur, toutes les raies de couleurs ne sont pas obligatoirement assig- nées. + / -: Vous pouvez régler la changements puissance des couleurs pourcentage influence- principales via les ront la puissance maxi- faders de couleurs.
-
Seite 31: Explication Finale
Veuillez-vous renseigner sur notre site internet ou auprès de votre marchand. Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laser- world. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit d’effectuer des modifications, améliorations à ce mode d’emploi. Laserworld décline toute res- ponsabilité... - Seite 32 Manual: RTI Nano Series Technical data / Technische Daten / caractéristiques techniques Coherent OPSL Taipan (Grün); diode modules @ RTI Nano RGB 30 Coherent OPSL Taipan (Grün); Diodenmodule @ RTI Nano RGB 30 Coherent OPSL Taipan (Grün); Diodenmodule @ RTI Nano RGBC 35 Laser sources: Coherent OPSL Taipan (Cyan);...
- Seite 33 Manual: RTI Nano Series page 33 / 33...
