Manual / Bedienungsanleitung /
Mode d´emploi
RTI FEMTO Series
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d'utiliser cet appareil pour la première fois nous vous recommandons
de lire cette notice d'utilisation!
English
Deutsch
Français
02/2016
Werbung
Kapitel
Inhaltsverzeichnis

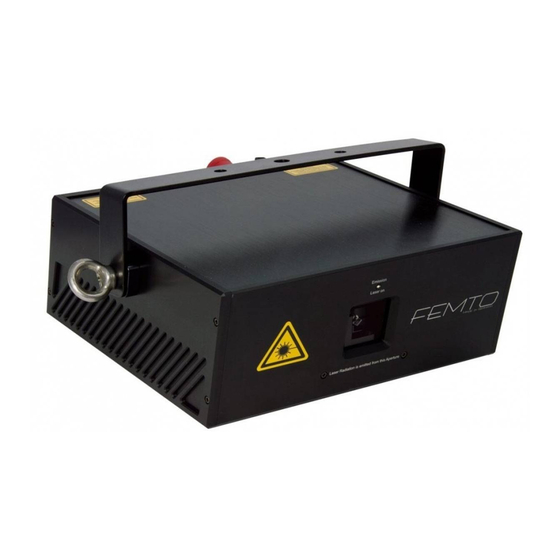

Verwandte Anleitungen für Laserworld RTI FEMTO RGB 3.5
Inhaltszusammenfassung für Laserworld RTI FEMTO RGB 3.5
- Seite 1 Manual / Bedienungsanleitung / Mode d´emploi RTI FEMTO Series Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! Avant d’utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice d’utilisation! English Deutsch...
- Seite 2 Due to continual product developments and technical improvements, Laserworld (Switzer- land) AG reserves the right to make modifications to its products. This manual and its content have been made with due care but Laserworld (Switzerland) AG cannot however, take any responsibility for any errors, omissions or any resulting damages forthwith.
-
Seite 3: Inhaltsverzeichnis
Manual: RTI FEMTO Series Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications page 3 / 31... -
Seite 4: Product And Package Contents
Manual: RTI FEMTO Series 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 2 x key 1 x manual 1 x power con 1 x remote control pad 2. -
Seite 5: Working On The Device
Manual: RTI FEMTO Series diating surface. Especially the ventilati- 11. Never use dimmer, RC or other electroni- cally switched sockets. Whenever possib- on openings must not be covered! le, do not use the laser projector together 13. Ensure that device does not get over- with large appliances (especially fog ma- heated. -
Seite 6: Warnings And Other Notices On The Device
Manual: RTI FEMTO Series • 6. Warnings and other notices on the device Please read manual before operation Laser radiation! Avoid exposure to beam. Model type Laser class 4 Production year Wavelength Caution of radiation if cover Output power is removed Power supply &... -
Seite 7: Operation
Fuse There is a fuse at the rear side of the device. If the fuse should blow, please change it by a new 4At. If the problems recurs, please contact your dealer or the Laserworld service department. Key Switch (at the remote control pad) There is a key switch at the remote control pad. - Seite 8 Manual: RTI FEMTO Series Important Note: Operate scanners/galvos only at appropriate speed according to the res- pective scan angle. Too high scan speed will damage the scanning system. Settings at the remote control pad Color Settings: Use the sliders to change the color intensity Scanner Settings: Size X : use these buttons to change the horizontal size of the output...
- Seite 9 Manual: RTI FEMTO Series DMX Address Settings: Set up the DMX start value if there is an integrated grating effect or integrated laser control interface (FB3SE / MicroNet Slim) Safety Settings I: Set up your horizontal safety zone by sliding the yellow box.
- Seite 10 Manual: RTI FEMTO Series Advanced Settings: 1st row: Adjust the brightness of the emission LED (100% or dimmed) 2nd row: Adjust the brightness of the display back- light (100% or dimmed) 3rd row: Select if you want to enable / disable the integrated grating effect (only available if grating effect is integrated!) 4th row: Select if you want to enable / disable the...
-
Seite 11: Final Statement
Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website. - Seite 12 Manual: RTI FEMTO Series Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 12 / 31...
-
Seite 13: Lieferumfang & Hinweise
Manual: RTI FEMTO Series 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Remote Control Pad 1 x Power-Con 1 x Bedienungsanleitung 2 x Schlüssel für den Schlüsselschalter 2. -
Seite 14: Sicherheitshinweise Für Arbeiten Am Gerät
Beim Transport des Lasers jegliche bensdauer des Lasersystems stark ver- Erschütterung oder Schläge vermeiden. kürzen und führen zum Erlöschen des Bitte das Produkt bestmöglich schützen. Gewährleistungsanspruchs. Laserworld bietet entsprechendes Equip- ment an. • Das Gerät nicht schnell hintereinander Ein- und Ausstecken/-schalten, da dies •... - Seite 15 Manual: RTI FEMTO Series Immer für ausreichende Belüftung • Lüfter und Kühlkörper (Kühlrippen usw.) sorgen. müssen frei von Staubansammlungen Keine Scheinwerfer (insbesondere und Ablagerungen sein, da sonst die Ge- kopfbewegte) auf das Gerät richten. fahr des Überhitzens droht und jegliche Gewährleistung erlischt.
-
Seite 16: Geräteanschlüsse & Bedienelemente
Manual: RTI FEMTO Series 7. Geräteanschlüsse & Bedienelemente ILDA in Remote- Anschluss für ILDA through das Touch Pad Abnehm- bares Touchpad Stromanschluss Schlüssel- - power con schalter Sicherung Notaus Touch-Screen LED leuchtet optional: DMX & bei Laseraus- integriertes Netzwerkinterface gabe 8. - Seite 17 4At-Sicherung ausgetauscht werden. Wenn die ausgetauschte Sicherung erneut den Stromkreis unterbricht, sollte der Händler oder die Serviceabteilung von Laserworld kontaktiert werden. Schlüsselschalter (am Remote Control Pad) Am Remote Control Pad befindet sich ein Schlüsselschalter. Eine Laserausgabe kann nur erfolgen, wenn der Schlüssel (im Lieferumfang enthalten) mit dem Schlüsselschalter ver-...
- Seite 18 Manual: RTI FEMTO Series Einstellungen am Remote Control Pad Farbeinstellungen: Über die Schieberegler lässt sich die Farbintensität der Einzelfarben anpassen Scannereinstellungen: Size X : Änderung der horizontalen Größe der Projektion Offs X : Änderung der horizontalen Positionierung der Projektion (rechts / links) Size Y : Änderung der vertikalen Größe der Projek- tion Offs Y : Änderung der vertikalen Positionierung der...
- Seite 19 Manual: RTI FEMTO Series Sicherheitseinstellungen I: Definition der horizontalen Safety Zone durch Bewegen des gelben Balkens in der linken Box. Der gelbe Bereich gibt die Safety-Zone an. Über die Farbbalken (rechts), lässt sich Farbintensität der Einzelfarben innerhalb der Safety Zone bestimmen. Sicherheitseinstellungen II: 1.
-
Seite 20: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Seite 21 Manual: RTI FEMTO Series Table des matières: Contenu et informations Avertissements d’usage et précautions avant d’utiliser cet appareil Démarches pour la mise en service, mesures de précaution Instructions de sécurité pour le travail avec l’appareil Soin et entretien Description de l’appareil et mesures de sécurité Comment brancher l’appareil - connectiques Utilisation et fonctionnement Réglages sur l‘écran tactil de gestion (RTI Control PAD)
-
Seite 22: Contenu Et Informations
6. Protéger le laser de l’humidité et des projections d’eau. Aucune bouteille contenant un liquide ne doit être posée sur l’appareil ou à proximité. En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre appareil ne sera dès lors plus sous garantie! 3. -
Seite 23: Instructions De Sécurité Pour Le Travail Avec L'appareil
Manual: RTI FEMTO Series 3. Cet appareil laser ne doit être installé que veuillez suivre les règlements pour la par des ouvriers qualifiés en technique protection contre les accidents de travail selon les normes et règlementations de mis au point par les associations de pré- sécurité... -
Seite 24: Soin Et Entretien
Nous vous recommandons de transpor- ter l’appareil laser à l’abri de secousses. • Les ventilateurs et radiateurs (aillettes Laserworld propose différentes solutions etc.) doivent être exemptes de poussières de protection du matériel (flightcase). pour éviter tout risque de surchauffe de l‘appareil et donc une annulation de la... -
Seite 25: Comment Brancher L'appareil - Connectiques
Manual: RTI FEMTO Series 7. Comment brancher l’appareil - connectiques Entrée ILDA Connexion pour RTI Sortie ILDA Remote PAD Ecran tactil détachable Interrupteur Alimentation à clé électrique - power con Arrêt Fusible d‘urgence en option: DMX & Ecran tactil LED de signalisation interface réseau intégrée d‘émission laser... - Seite 26 Sur la face arrière du projecteur se situe un fusible. Si le fusible venait à se déclencher, veuillez le remplacer par un nouveau fusible temporisé 4At. Si le problème persiste, veuil- lez contacter votre revendeur ou le service après-vente de Laserworld Interrupteur à clé ( situé sur l‘écran tactil de contrôle) Sur la face arrière du projecteur se situe un interrupteur à...
-
Seite 27: Réglages Sur L'écran Tactil De Gestion (Rti Control Pad)
Manual: RTI FEMTO Series Réglages sur l‘écran tactil de gestion (RTI Control PAD) Réglage des couleurs : Vous pouvez régler la puissance des couleurs prin- cipales via les faders de couleurs. Réglage des scanners Size X : Changement de la taille de projection horizontale Offs X : Changement de positionnement de la pro- jection sur l‘axe horizontal (droite / gauche) - Seite 28 Manual: RTI FEMTO Series Réglages de sécurité I: Réglage de la zone de sécurité horizontale via la surface à gauche. La surface en jaune correspond à la zone de sécurité. Via les faders de couleurs (à droite), vous pouvez définir la puissance maximale des différentes cou- leurs à...
-
Seite 29: Explication Finale
Veuillez-vous renseigner sur notre site internet ou auprès de votre marchand. Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laser- world. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit d’effectuer des modifications, améliorations à ce mode d’emploi. Laserworld décline toute res- ponsabilité... - Seite 30 250W Consommation: Operating temperature: Betriebstemperatur: +10° to +35°C température d‘opération: Dimensions: 300 x 310 x 127 mm Abmessungen: Weight: 7.0kg (RTI FEMTO RGB 3.5) Gewicht: 7.5kg (RTI FEMTO 5.7; FEMTO RGB 6; FEMTO RGB 7) Poids: page 30 / 31...
- Seite 31 Manual: RTI FEMTO Series page 31 / 31...
