Aeronaut Victoria Bauanleitung Seite 9

Werbung

33
28

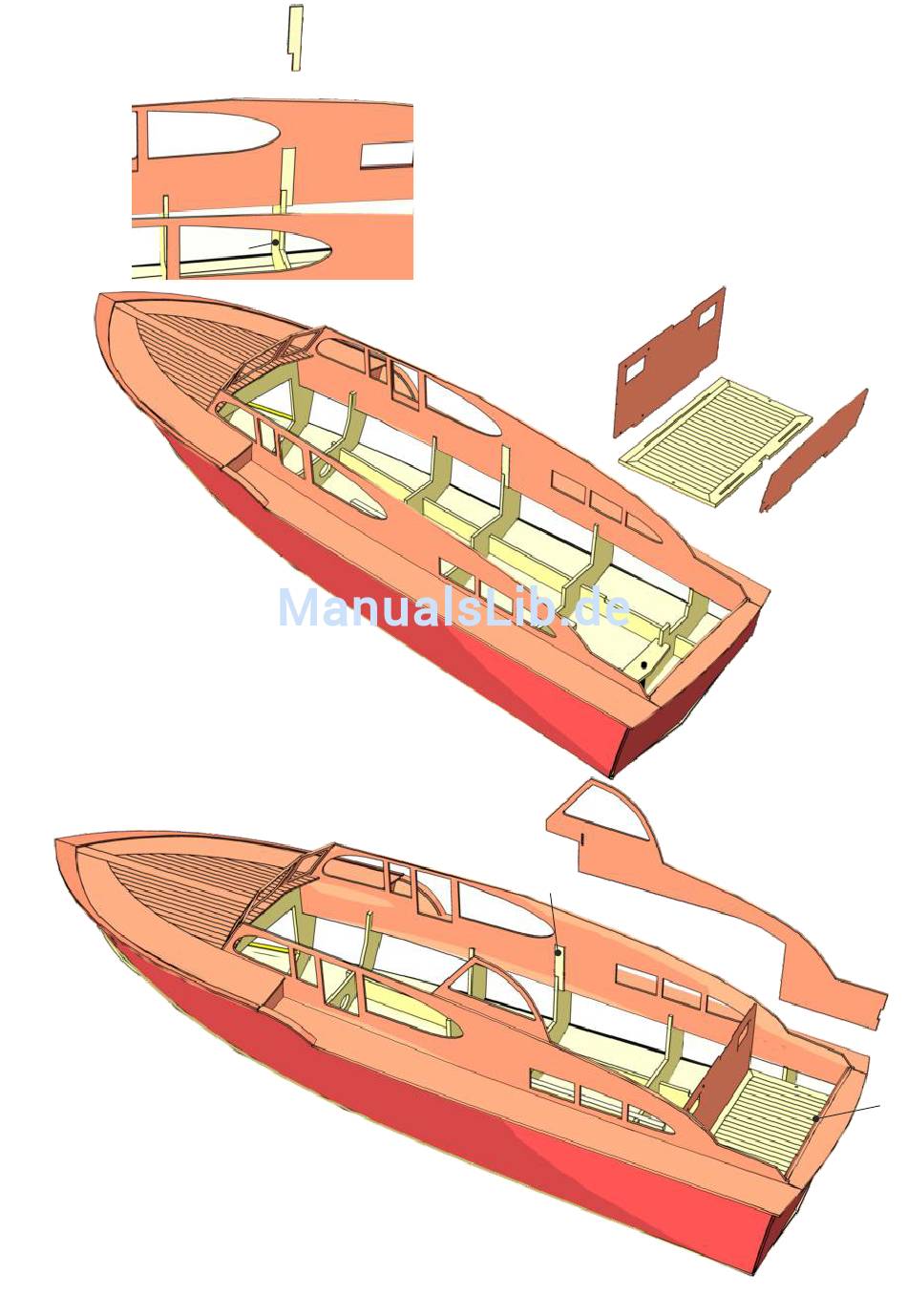

Die Wände 49 + 50 auf den Boden
48 stecken, in den Rumpf
einsetzen und ganz nach hinten
schieben. Der Boden 48 wird in
den Spant 1 geschoben und liegt
links und rechts auf.
Achtung: noch nichts leimen!
29
Die Seitenteile 51 in den Rumpf
einsetzen, so dass diese zwischen
den unteren Seitenteilen 33, den
zwei Wänden 49 + 50 und dem
Boden 48 klemmen. In der Mitte
liegen die Seitenteile 51 auf den
Teilen 47 auf. Jetzt die Teile 48, 49,
50 + 51 verkleben.
Achtung: nicht mit dem Rumpf
verkleben!
47
47
4
27
Die zwei Teile 47 dienen zur Auflage der
Seitenteile 51 und dem Boden 52. Siehe
Baustufe 30. Diese werden jeweils links und
rechts an den Spant 4 und an das Seitenteil 33
geleimt.
51
47
33
33
49
48
50
49
48
50
