RF I/O SW868/SW915/SW917/SW922-4E-Vcc-extern-NET
Montage- und Anschlussanleitung / Funk-Universalsender
Mounting and wiring instructions / Wireless universal transmitter
Instructions de montage et de câblage / Émetteur universel sans fil
Istruzioni di montaggio e collegamento / Trasmettitore universale wireless
Instruções de montagem e instalação / Transmissor universal sem fio
Anschluss externer Geräte
Connecting external devices
Raccordement d'appareils externes
Collegamento di dispositivi esterni
Conexão de dispositivos externos

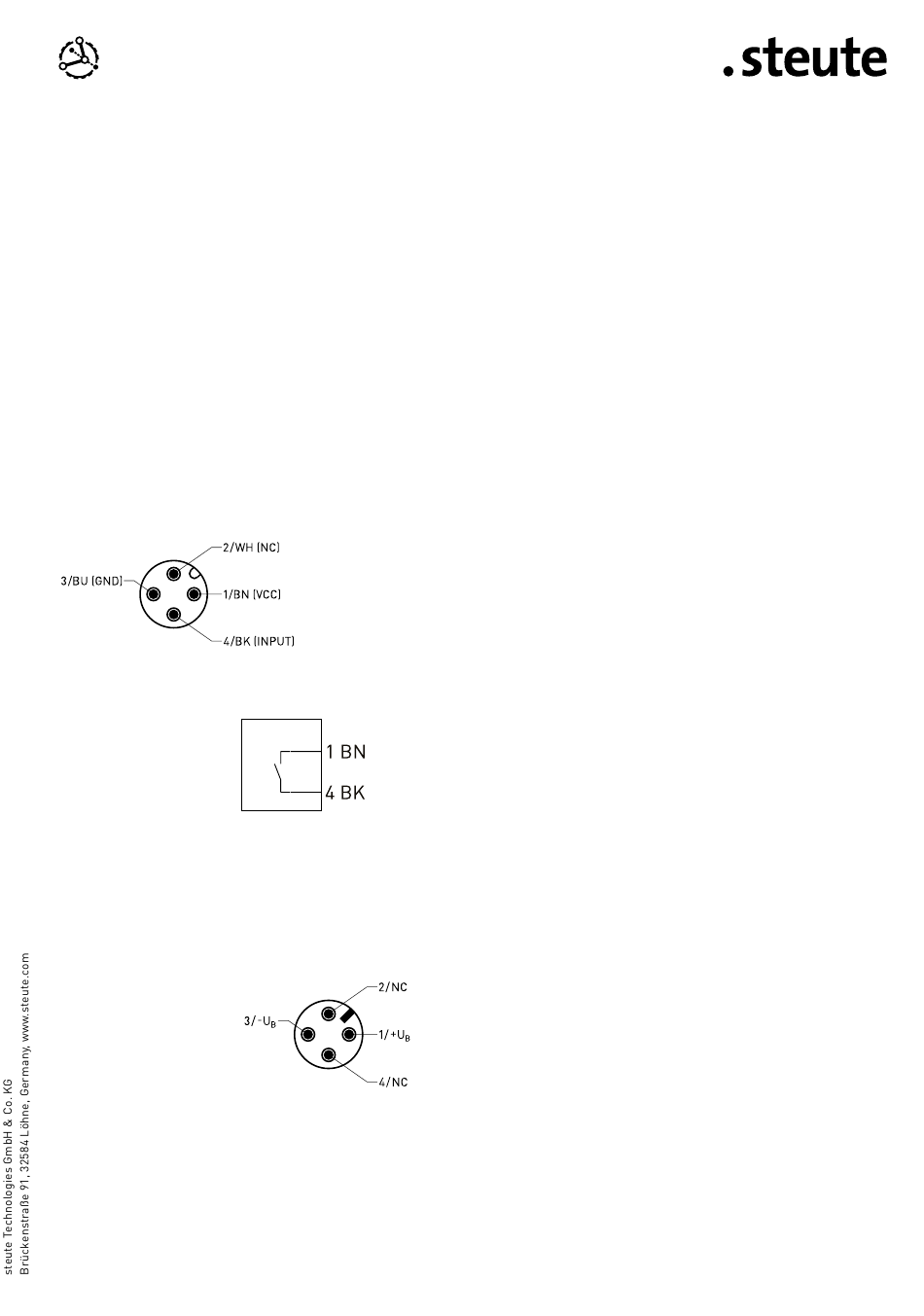

Pin-Belegung Sensor/Schalter
Pin assignment sensor/switch
Position des pôles capteur/interrupteur
Assegnazione dei pin sensore/interruttore
Diagrama de pinos sensor/chave
Externer Kontakt
External contact
Contact externe
Contatto esterno
Contato externo
Pin-Belegung / Spannungsversorgung
Pin assignment / Voltage supply
Position des pôles / Alimentation en courant
Assegnazione dei pin / Alimentazione
Diagrama de pinos / Suprimento de energia
M12 x 1
1 BN +U
B
2 WH NC
3 BU -U
B
4 BK NC
NC = nicht angeschlossen
NC = not connected
NC = non branché
NC = non connesso
NC = não conectado
9 / 20
