Codice Prodotto: TVRRL868S02 Ricevitore luci ON/OFF , comando via radio integrato in un impianto elettrico
con funzione di deviatore.
Ricevitore per il controllo a distanza di apparecchiature con una potenza massima su carico resistivo di 1000W
compatibile con il sistema TVLINK.

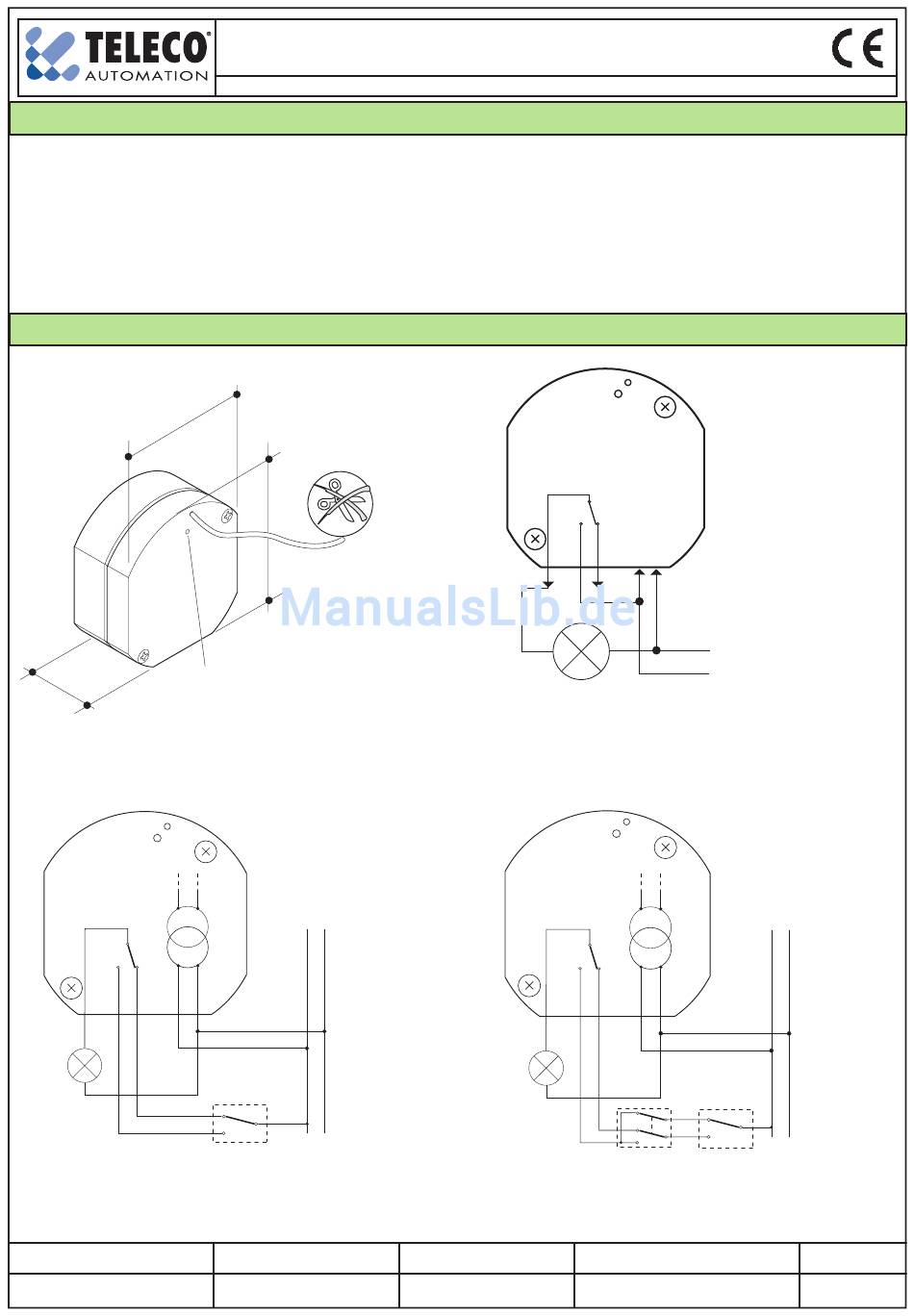

Il ricevitore è dotato di un deviatore interno come mostrato in Fig.2, il comune deve essere collegato alla
lampada, come indicato nei due esempi di Fig.3 e Fig 4.
1 - Collegamenti
Fig.1
Fig.3: schema di principio per un
impianto luce comandato da un
punto fsso e uno radio.
Code Number:
TVRRL868S02
TELECO AUTOMATION SRL -
TELEPHONE: ++39.0438.388511 FAX: ++39.0438.388536 - www.telecoautomation.com
This document is the property of T eleco Automation Srl who reserves all reproduction and copying rights
RICEVITORE RADIO PER COMANDI ON/OFF DI LUCI
Antenna
P1
Series
TVLink RS868
Via dell'Artigianato, 16 - 31014 Colle Umberto (TV) ITALY
Fig.2
1-2 (Marrone, Blu): Ingressi linea 230Vac
3 (Nero): Uscita n.c. contatto rele
4 (Nero): Uscita n.a. contatto rele
5 (Grigio): Uscita rele comune
Fig.4: schema di principio per un
impianto luce comandato da due
punti fssi e uno radio.
Model number
1
\
\
T426.01
