1. Retirez le capot de votre système.
2. Installez la carte FastTrak TX4650 ou TX2650 dans le logement PCI-E
ouvert.
3. Fixez la languette métallique du contrôleur sur le châssis du système.
4. Reliez le câble à 2 ou 4 broches DEL de votre bâti au connecteur DEL sur la
carte FastTrak TX4650 ou TX2650.

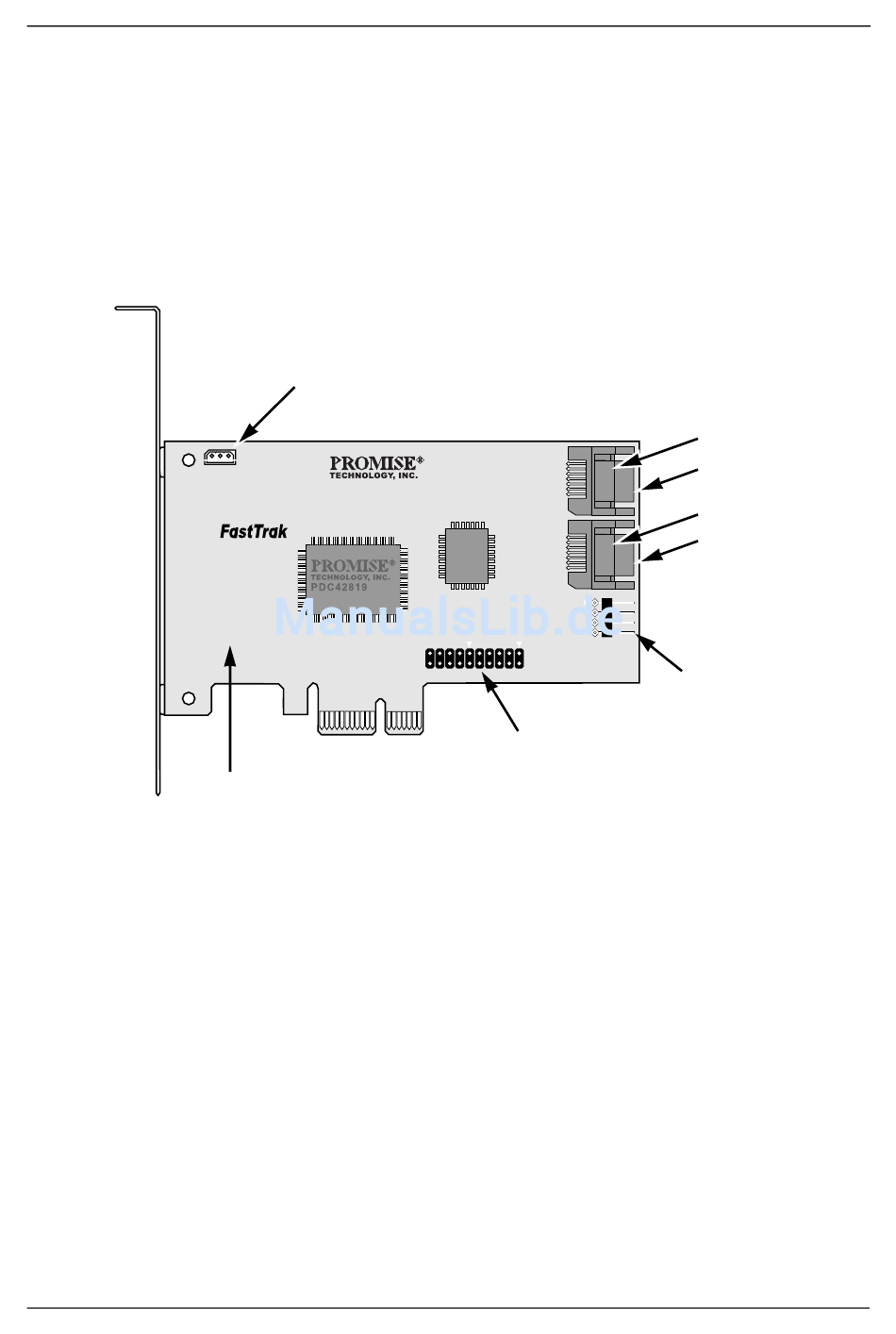

Figure 1. Connecteurs de la carte FastTrak TX4650
Carte FastTrak TX4650
Connecteur I2C/SMBus
pour SuperSwap
TX4650
Étape 2 : Installation de la carte FastTrak
Connecteurs
DEL individuels
27
Port 3
Port 1
Port 4
Port 2
Connecteurs
DEL globaux
