4.7. Syntax der Diagramme
["Meldung"]
________________________________________________________________________________________________
MICROPLEX
Inbetriebnahme und Menüstruktur
Der Aufruf der Funktionen des Bedienfeldes wird im folgenden in
Form von Diagrammen dargestellt. Diese Diagramme beschreiben
den Ablauf, der zum Ausführen einer Funktion erforderlich ist.
Nachfolgend sind zunächst die Elemente der Diagramme erläutert:

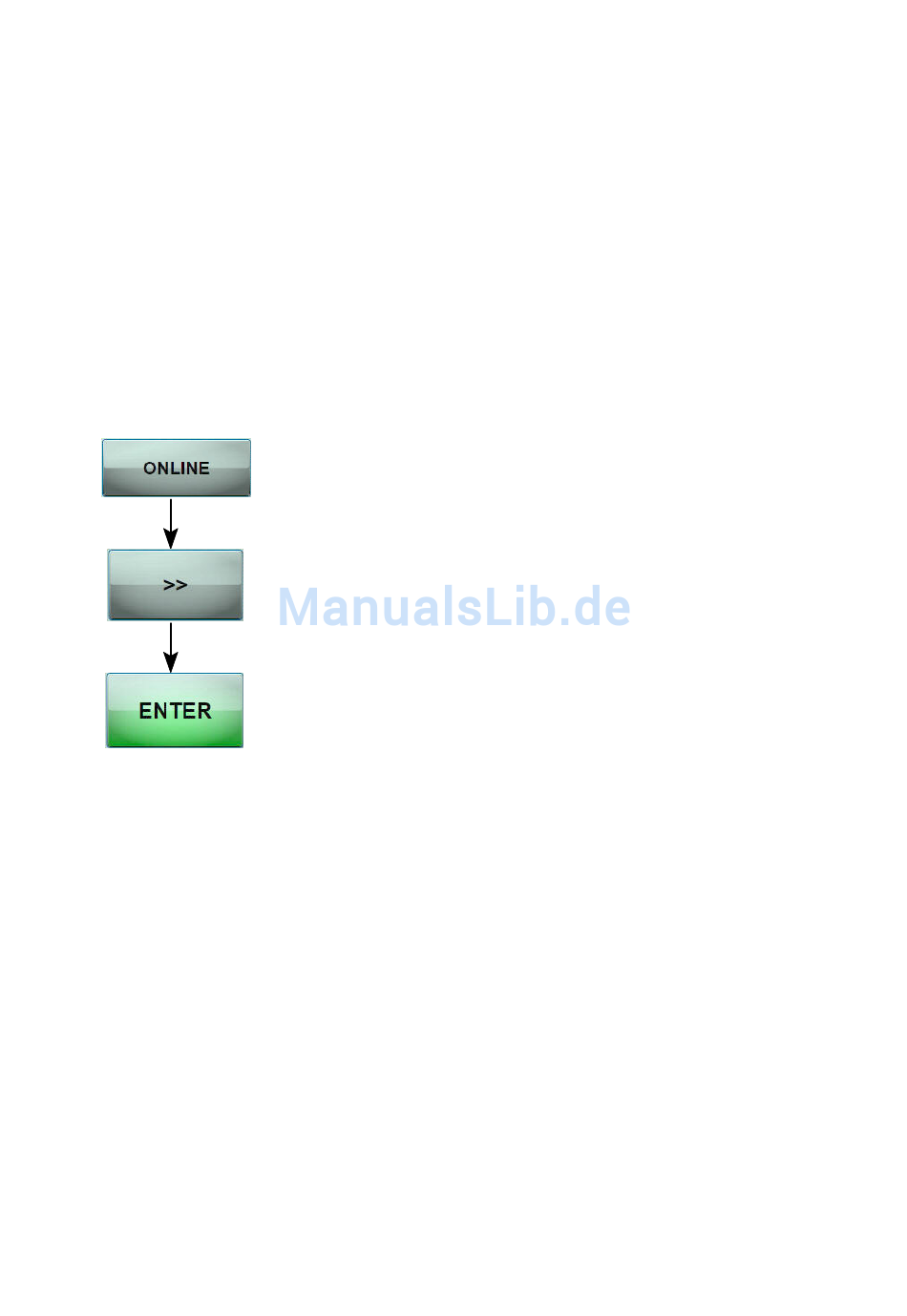

Die Sequenz auf der linken Seite beschreibt, welche Tasten
nacheinander kurz gedrückt werden sollen.
In diesem Beispiel soll zunächst die ON LINE - Taste gedrückt
werden. Die ON LINE - Taste wird dann losgelassen und danach
die NEXT - Taste gedrückt. Dann wird die NEXT - Taste losgelassen
und die ENTER - Taste gedrückt.
In der Spalte "Panel-Anzeige" werden - passend zu den links
aufgeführten Sequenzen - die zugehörigen Anzeigen des Displays
dargestellt.
In der Spalte "Bemerkungen" werden Erläuterungen zu einzelnen
Bedienschritten gegeben.
Bedienhandbuch SOLID 166E
51
Ausgabe 1.1
