4.7. Syntax der Diagramme

["Meldung"]
_______________________________________________________________________________________________
MICROPLEX
Der Aufruf der Funktionen des Bedienfeldes wird im folgenden in
Form von Diagrammen dargestellt. Diese Diagramme beschreiben
den Ablauf, der zum Ausführen einer Funktion erforderlich ist.
Nachfolgend sind zunächst die Elemente der Diagramme erläutert:

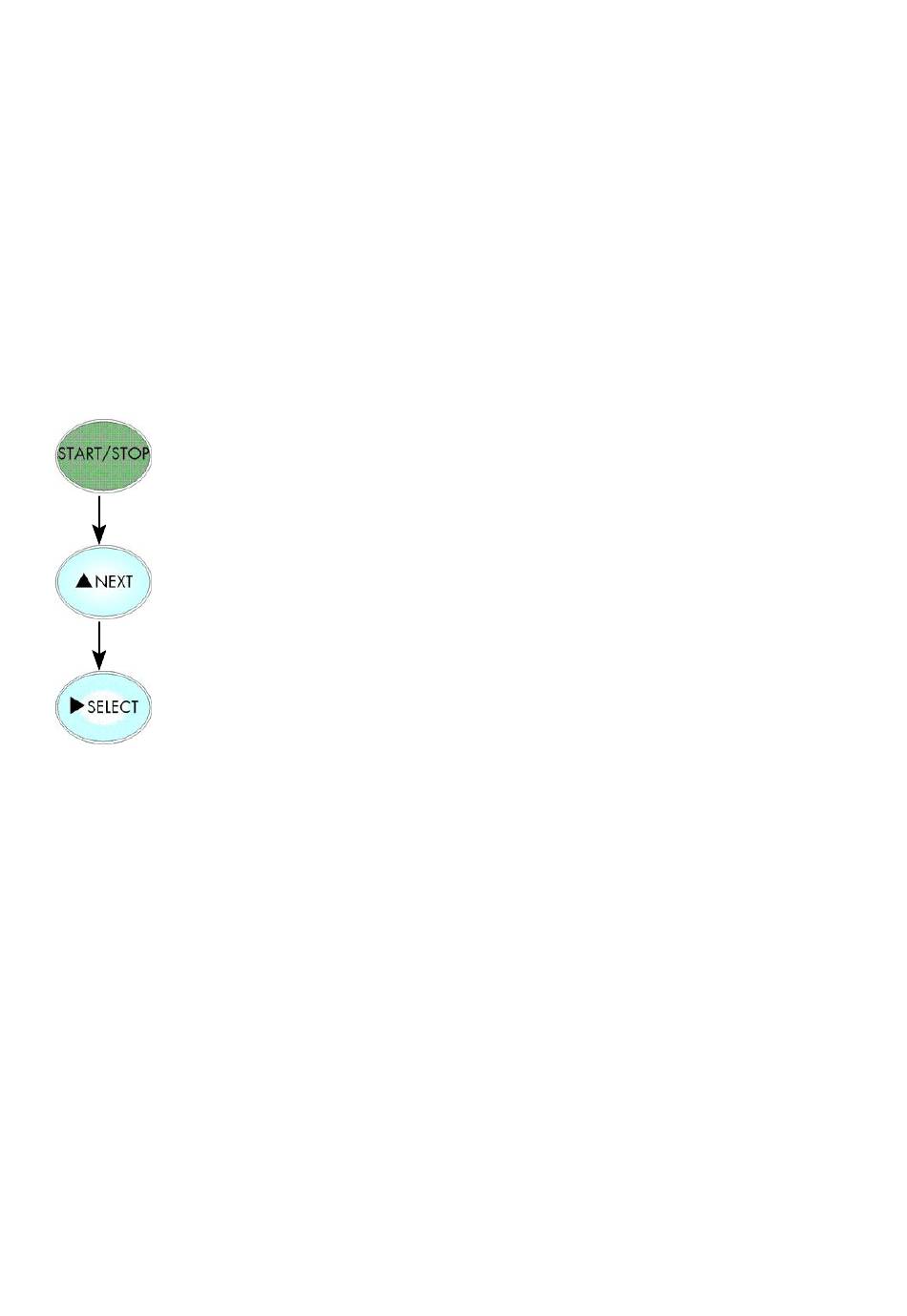

Die Sequenz auf der linken Seite beschreibt, welche Tasten
nacheinander kurz gedrückt werden sollen.
In diesem Beispiel soll zunächst die START/STOP - Taste gedrückt
werden. Die START/STOP - Taste wird dann losgelassen und
danach die NEXT - Taste gedrückt. Dann wird die NEXT - Taste
losgelassen und die SELECT - Taste gedrückt.
In der Spalte "Panel-Anzeige" werden - passend zu den links
aufgeführten Sequenzen - die zugehörigen Anzeigen des Displays
dargestellt.
In der Spalte "Bemerkungen" werden Erläuterungen zu einzelnen
Bedienschritten gegeben.
