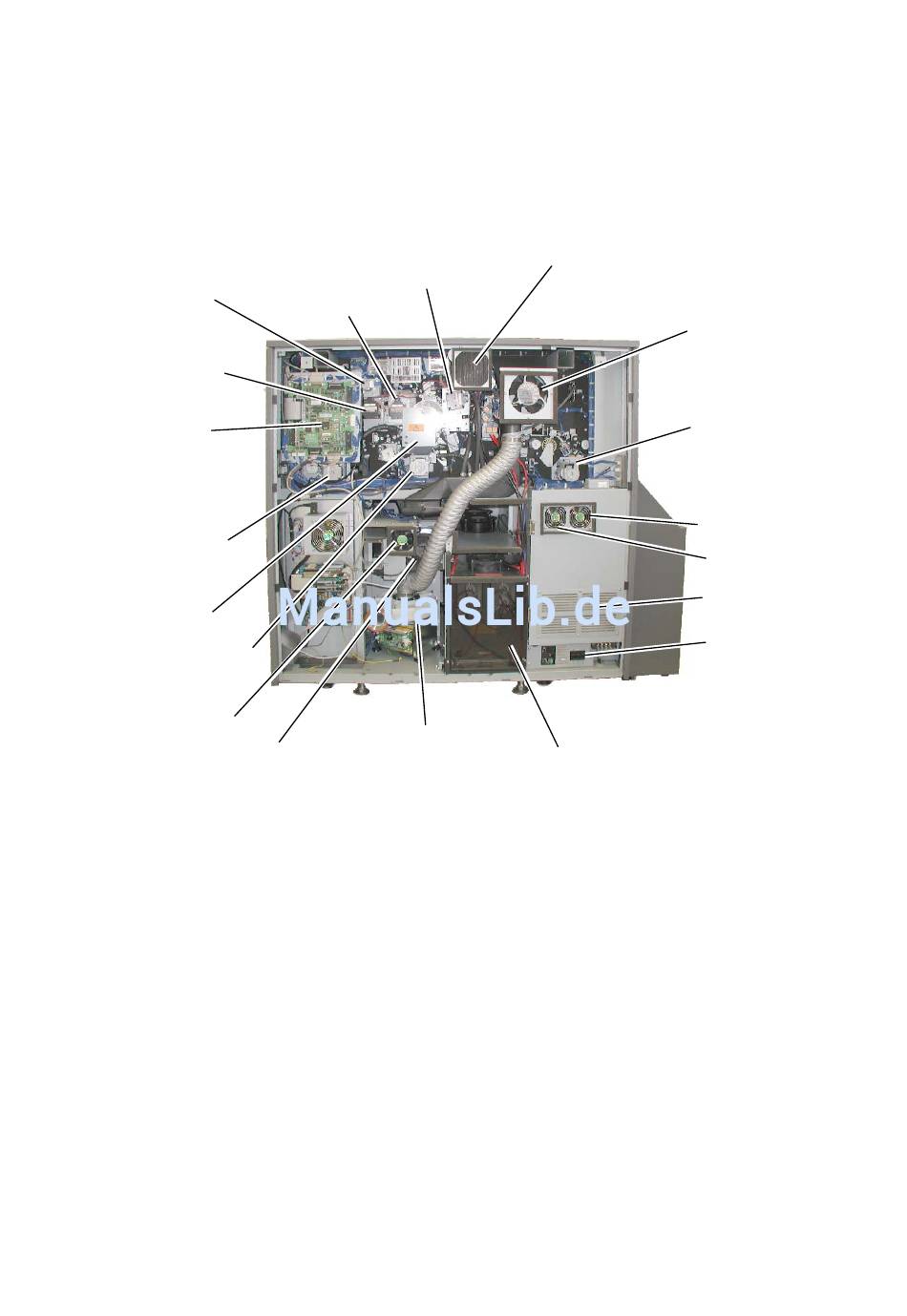

Rückansicht des Druckers bei geöffneter Verkleidung:
Toner supply
motor
Agitate motor
MC-PCB
(Mechanism
control printed
circuit board)
Tractor drive
motor
Drum drive motor
Transfer elevator
motor
Ventilation fan 2
Deodorizing blower
Abb. 2.2.e Baugruppen im Inneren des Druckers (Rückseite)
________________________________________________________________________________________________
MICROPLEX
Cleaning
motor
Sleeve motor
Fuser cooling
blower unit
Bedienhandbuch SOLID 166E
Installation
Ventilation fan 1
Fuser fin cooling
fan
Feed motor
Power box fan 2
Power box fan 1
DC power supply
No fuse breaker
LC box
17
Ausgabe 1.1
