Microplex SOLID 166E Bedienhandbuch Seite 22

22 Papierhandhabung
---------------------------------------------------------------------------------------------------------------------------------------------------------------------
!
________________________________________________________________________________________________
MICROPLEX

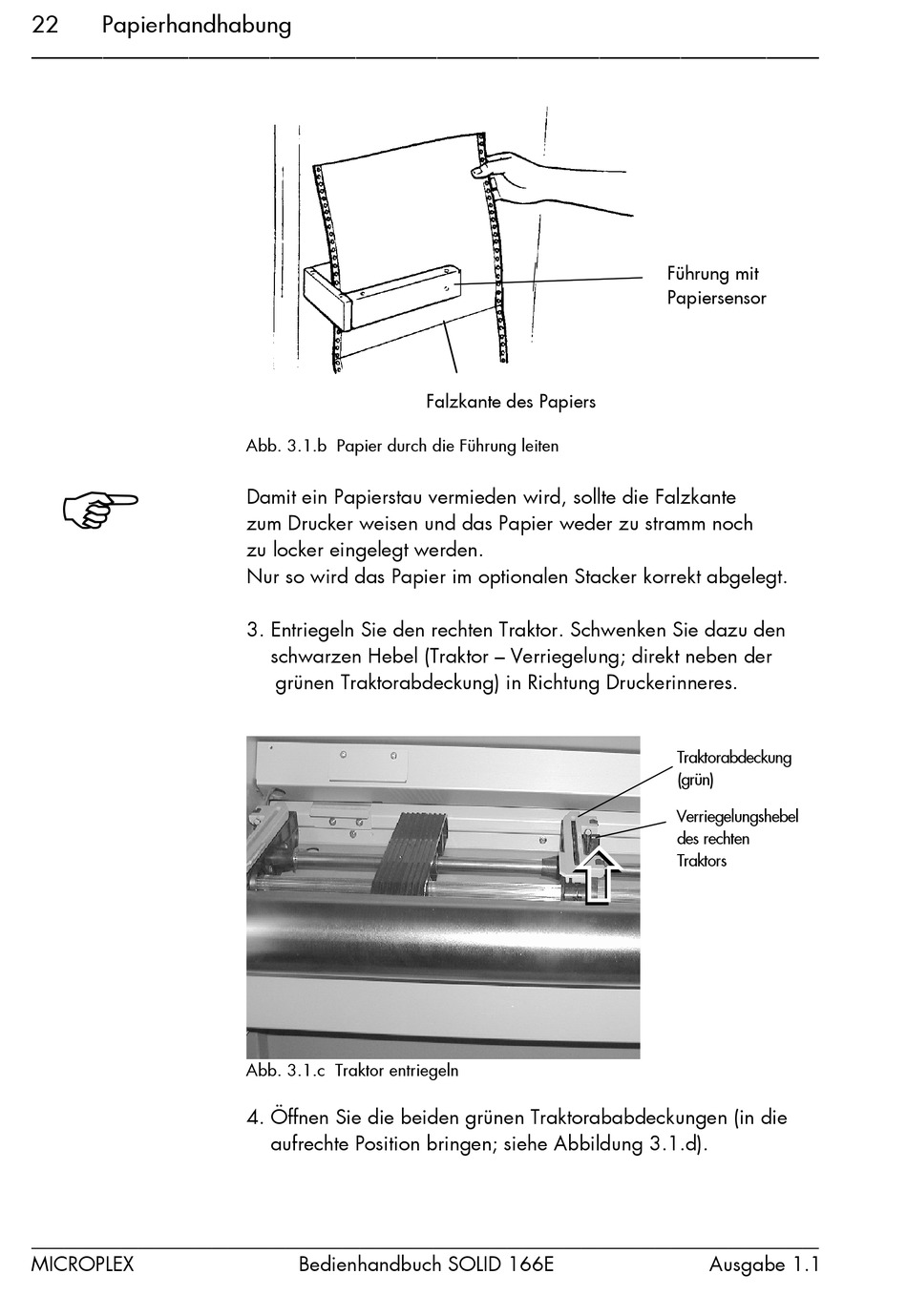

Abb. 3.1.b Papier durch die Führung leiten
Damit ein Papierstau vermieden wird, sollte die Falzkante
zum Drucker weisen und das Papier weder zu stramm noch
zu locker eingelegt werden.
Nur so wird das Papier im optionalen Stacker korrekt abgelegt.
3. Entriegeln Sie den rechten Traktor. Schwenken Sie dazu den
schwarzen Hebel (Traktor — Verriegelung; direkt neben der
grünen Traktorabdeckung) in Richtung Druckerinneres.
Abb. 3.1.c Traktor entriegeln
4. Öffnen Sie die beiden grünen Traktorababdeckungen (in die
aufrechte Position bringen; siehe Abbildung 3.1.d).
Bedienhandbuch SOLID 166E
Falzkante des Papiers
#
#
Führung mit
Papiersensor
Traktorabdeckung
(grün)
Verriegelungshebel
des rechten
Traktors
Ausgabe 1.1
