5. Container mit dem Splint verschließen und
Packschnur entfernen.
5
3
7. Griffabdeckung über Containerlappen 3, unter
Containerlappen 5 stecken.

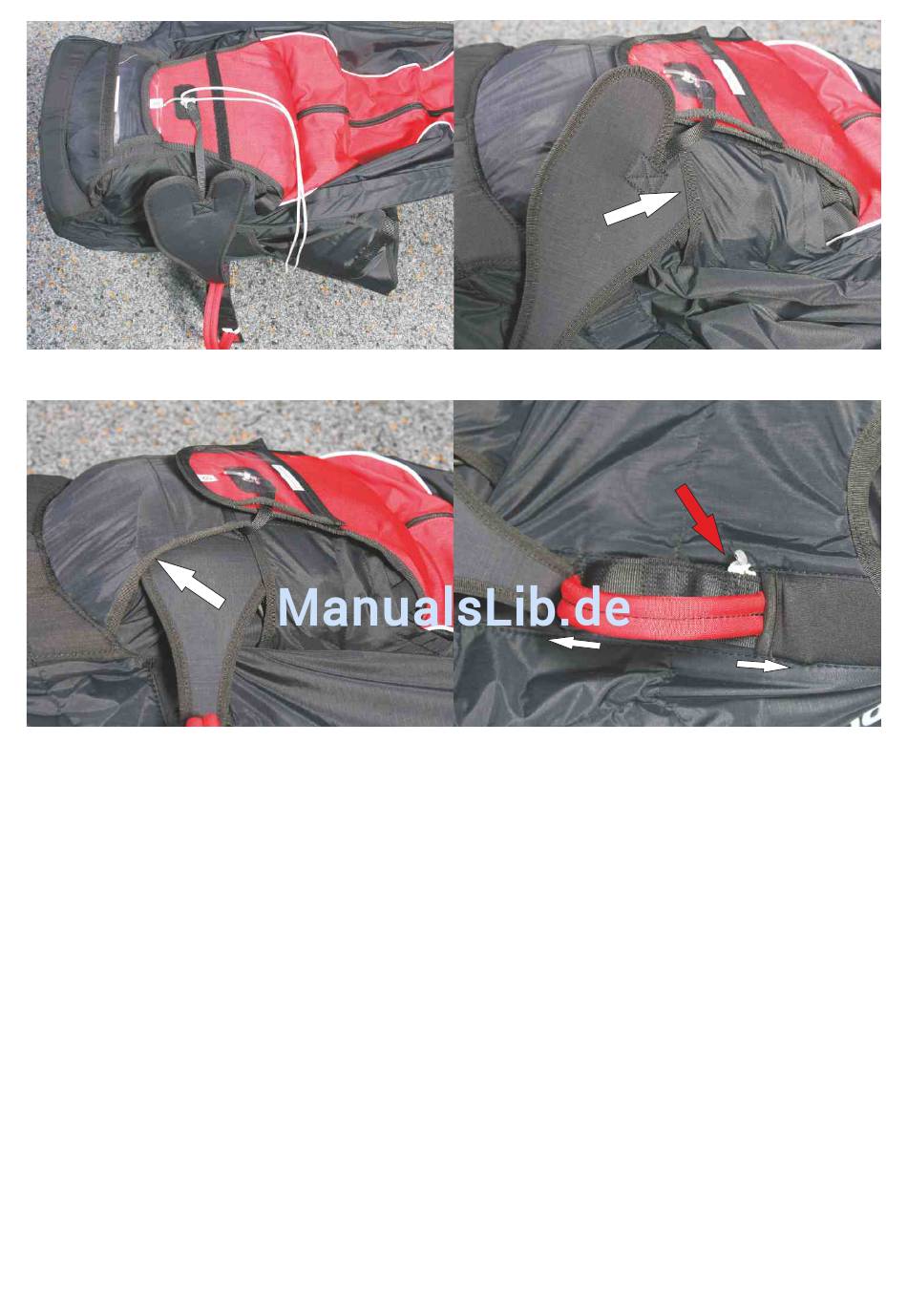

Sicherung des Griffs/Auslösesplintes:
Zur Vermeidung von Fehlauslösungen ist die Verwendung einer Sollbruchstelle im Auslösemechanismus
vorgeschrieben. Es wird dadurch eine definierte Mindestzugkraft zur Auslösung sichergestellt. Die Sollbruchschnur wird
durch beide weiße Loops gezogen(siehe Abb 8, roter Pfeil) und verknotet.
Als Sollbruchstelle darf nur dafür zugelassenes Material eingesetzt werden, da eine zu hohe Bruchlast die
Betriebssicherheit gefährdet! Die Sicherung darf nur wie oben beschrieben ausgeführt werden! Die entsprechende
Sollbruchschnur ist über uns erhältlich.
Achtung:
Nach jeder Packung muß eine Probeauslösung durchgeführt und kontrolliert werden, ob die Öffnungskraft zwischen 2
und 7 daN liegt.
Bei einer erstmaligen Kombination von Gurtzeug und Rettungsgerät muß eine Kompatibilitätsprüfung von einer
autorisierten Person durchgeführt werden!
Die Kompatibilität muß im Pack- und Prüfnachweis des Rettungsgerätes bestätigt werden.
2b) Einbau Rettungsschirm Variante 2: mit Auslösegriff zum Einschlaufen des
Innencontainers
Alternativ zur Einbauvariante 2a) kann der unter der Übersichtszeichnung beschriebene Auslösegriff (l) optional
verwendet werden. Dieser Auslösegriff ist in Rechts- und Linksausführung erhältlich und ausschließlich seitengebunden
zu montieren.
1. Die Verbindungsleine des Gurtzeuges wird wie unter 2.2. Bild 1 beschrieben rechts und links in den vorgesehenen
Kanal und die Schultergurte einlegt.
6. Griffabdeckung unter Containerlappen 4 stecken.
4
8. Griff in die Aufnahme stecken und den Griff mit
Sollbruchschnur sichern (roter Pfeil).
4
