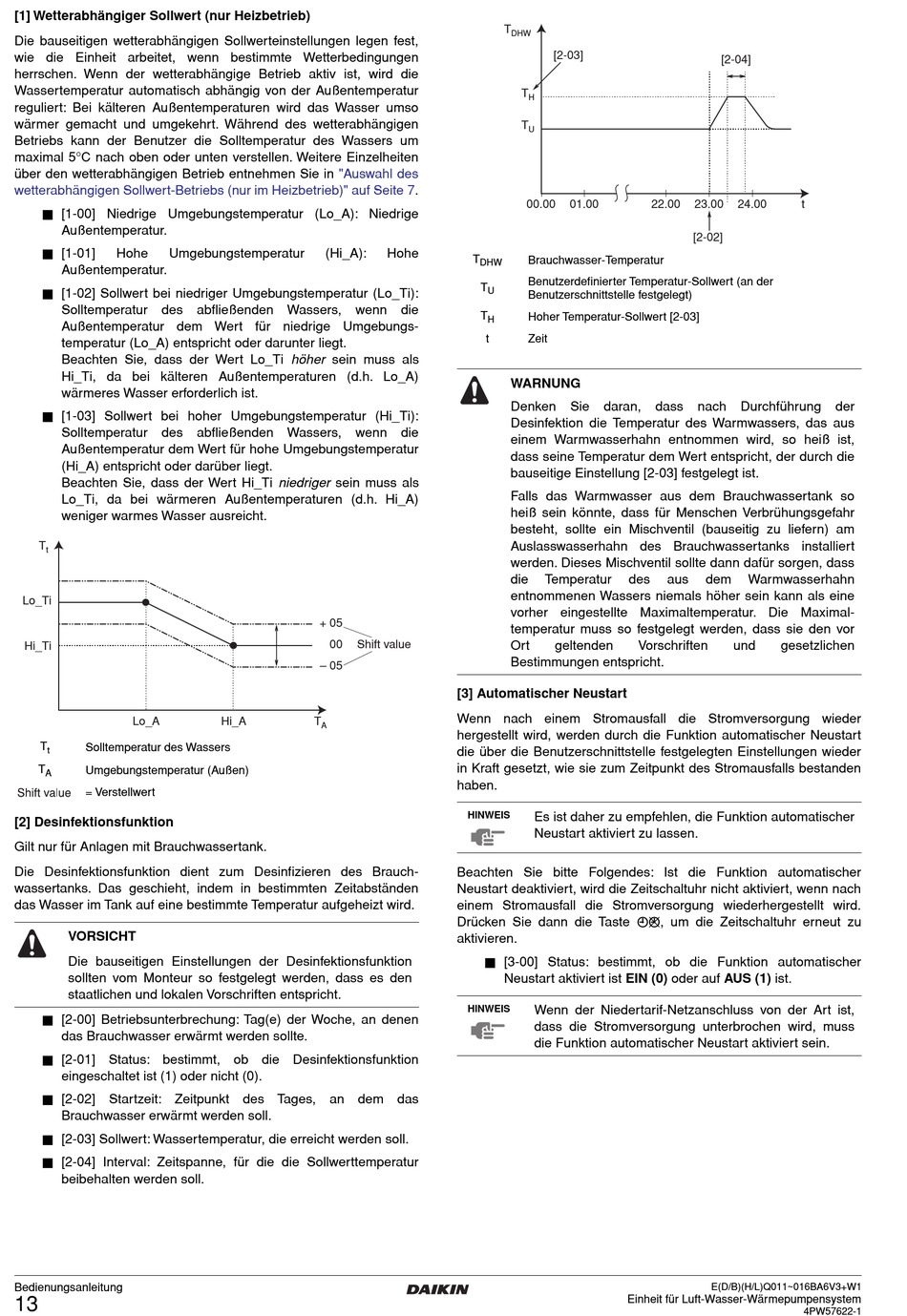

[1] Wetterabhängiger Sollwert (nur Heizbetrieb)
Die bauseitigen wetterabhängigen Sollwerteinstellungen legen fest,
wie die Einheit arbeitet, wenn bestimmte Wetterbedingungen
herrschen. Wenn der wetterabhängige Betrieb aktiv ist, wird die
Wassertemperatur automatisch abhängig von der Außentemperatur
reguliert: Bei kälteren Außentemperaturen wird das Wasser umso
wärmer gemacht und umgekehrt. Während des wetterabhängigen
Betriebs kann der Benutzer die Solltemperatur des Wassers um
maximal 5°C nach oben oder unten verstellen. Weitere Einzelheiten
über den wetterabhängigen Betrieb entnehmen Sie in
wetterabhängigen Sollwert-Betriebs (nur im Heizbetrieb)" auf Seite
[1-00] Niedrige Umgebungstemperatur (Lo_A): Niedrige
Außentemperatur.
[1-01]
Hohe
Umgebungstemperatur
Außentemperatur.
[1-02] Sollwert bei niedriger Umgebungstemperatur (Lo_Ti):
Solltemperatur des abfließenden Wassers, wenn die
Außentemperatur dem Wert für niedrige Umgebungs-
temperatur (Lo_A) entspricht oder darunter liegt.
Beachten Sie, dass der Wert Lo_Ti höher sein muss als
Hi_Ti, da bei kälteren Außentemperaturen (d.h. Lo_A)
wärmeres Wasser erforderlich ist.
[1-03] Sollwert bei hoher Umgebungstemperatur (Hi_Ti):
Solltemperatur des abfließenden Wassers, wenn die
Außentemperatur dem Wert für hohe Umgebungstemperatur
(Hi_A) entspricht oder darüber liegt.
Beachten Sie, dass der Wert Hi_Ti niedriger sein muss als
Lo_Ti, da bei wärmeren Außentemperaturen (d.h. Hi_A)
weniger warmes Wasser ausreicht.
T
t
Lo_Ti
Hi_Ti
Lo_A
T
Solltemperatur des Wassers
t
T
Umgebungstemperatur (Außen)
A
= Verstellwert
[2] Desinfektionsfunktion
Gilt nur für Anlagen mit Brauchwassertank.
Die Desinfektionsfunktion dient zum Desinfizieren des Brauch-
wassertanks. Das geschieht, indem in bestimmten Zeitabständen
das Wasser im Tank auf eine bestimmte Temperatur aufgeheizt wird.
VORSICHT
Die bauseitigen Einstellungen der Desinfektionsfunktion
sollten vom Monteur so festgelegt werden, dass es den
staatlichen und lokalen Vorschriften entspricht.
[2-00] Betriebsunterbrechung: Tag(e) der Woche, an denen
das Brauchwasser erwärmt werden sollte.
[2-01] Status: bestimmt, ob die Desinfektionsfunktion
eingeschaltet ist (1) oder nicht (0).
[2-02] Startzeit: Zeitpunkt des Tages, an dem das
Brauchwasser erwärmt werden soll.
[2-03] Sollwert: Wassertemperatur, die erreicht werden soll.
[2-04] Interval: Zeitspanne, für die die Sollwerttemperatur
beibehalten werden soll.
Bedienungsanleitung
13
"Auswahl des
(Hi_A):
Hohe
+ 05
00
Shift value
– 05
Hi_A
T
A
T
DHW
[2-03]
T
H
T
U
7.
00.00
01.00
T
Brauchwasser-Temperatur
DHW
Benutzerdefinierter Temperatur-Sollwert (an der
T
U
Benutzerschnittstelle festgelegt)
T
Hoher Temperatur-Sollwert [2-03]
H
t
Zeit
WARNUNG
Denken
Sie
Desinfektion die Temperatur des Warmwassers, das aus
einem Warmwasserhahn entnommen wird, so heiß ist,
dass seine Temperatur dem Wert entspricht, der durch die
bauseitige Einstellung [2-03] festgelegt ist.
Falls das Warmwasser aus dem Brauchwassertank so
heiß sein könnte, dass für Menschen Verbrühungsgefahr
besteht, sollte ein Mischventil (bauseitig zu liefern) am
Auslasswasserhahn des Brauchwassertanks installiert
werden. Dieses Mischventil sollte dann dafür sorgen, dass
die
Temperatur
entnommenen Wassers niemals höher sein kann als eine
vorher eingestellte Maximaltemperatur. Die Maximal-
temperatur muss so festgelegt werden, dass sie den vor
Ort
geltenden
Bestimmungen entspricht.
[3] Automatischer Neustart
Wenn nach einem Stromausfall die Stromversorgung wieder
hergestellt wird, werden durch die Funktion automatischer Neustart
die über die Benutzerschnittstelle festgelegten Einstellungen wieder
in Kraft gesetzt, wie sie zum Zeitpunkt des Stromausfalls bestanden
haben.
HINWEIS
Es ist daher zu empfehlen, die Funktion automatischer
Neustart aktiviert zu lassen.
Beachten Sie bitte Folgendes: Ist die Funktion automatischer
Neustart deaktiviert, wird die Zeitschaltuhr nicht aktiviert, wenn nach
einem Stromausfall die Stromversorgung wiederhergestellt wird.
Drücken Sie dann die Taste pr, um die Zeitschaltuhr erneut zu
aktivieren.
[3-00] Status: bestimmt, ob die Funktion automatischer
Neustart aktiviert ist EIN (0) oder auf AUS (1) ist.
HINWEIS
Wenn der Niedertarif-Netzanschluss von der Art ist,
dass die Stromversorgung unterbrochen wird, muss
die Funktion automatischer Neustart aktiviert sein.
[2-04]
22.00
23.00
24.00
[2-02]
daran,
dass
nach
Durchführung
des
aus
dem
Warmwasserhahn
Vorschriften
und
E(D/B)(H/L)Q011~016BA6V3+W1
Einheit für Luft-Wasser-Wärmepumpensystem
t
der
gesetzlichen
4PW57622-1
