7.5. Anschlußschemas des Kessels PyroBurn Lambda
Es wird von einem autorosierten Spezialist/Service ausgeführt.

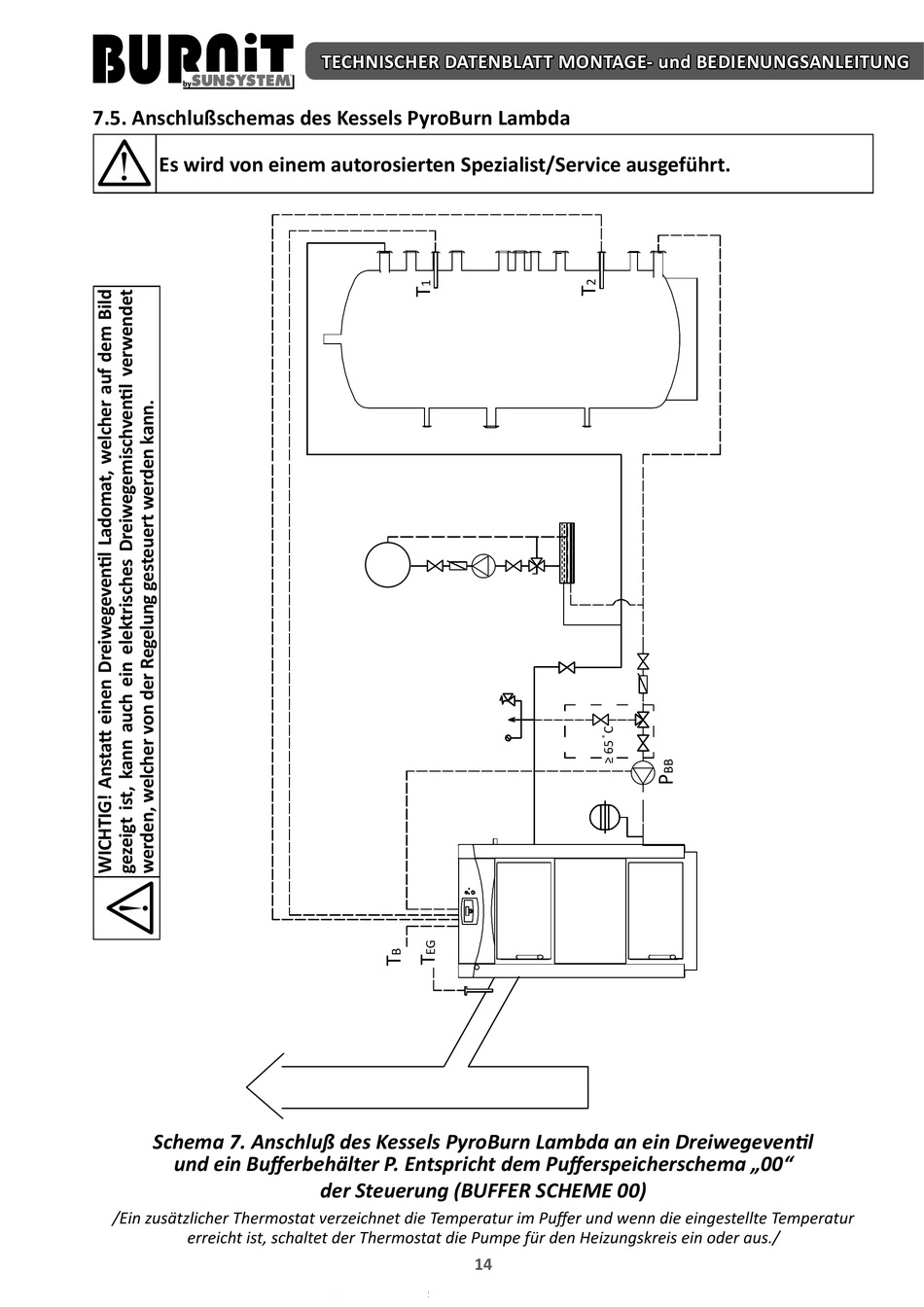

Schema 7. Anschluß des Kessels PyroBurn Lambda an ein Dreiwegeventil
und ein Bufferbehälter P. Entspricht dem Pufferspeicherschema „00"
der Steuerung (BUFFER SCHEME 00)
/Ein zusätzlicher Thermostat verzeichnet die Temperatur im Puffer und wenn die eingestellte Temperatur
erreicht ist, schaltet der Thermostat die Pumpe für den Heizungskreis ein oder aus./
