LAUNCH X-431 PADII Handbuch Seite 7

2.2 X-431 PADII Andockstation
Tabelle 2-3 legt Schnittstellen der X-431 PADII Andockstation dar
Nr.
1 Ladesteckplatz -- Um das Tablet wiederaufzuladen.
2 Angeschaltete OBD16 Buchse --Stecken Sie den Diagnosestecker in diese Buchse für eine
Demo-Erfahrung, wenn die Andockstation mit der Steckdose verbunden ist.
Netzschnittstelle -- Um das Netzkabel mit der Steckdose zu verbinden für die Stromversorgung
3
der Andockstation.
OBD16 Buchsen ohne Stromleistung --Um andere unbenutzte Diagnosestecker aufzubewahren.
4
2.3 Diagnosestecker
Tabelle 2-4 legt Schnittstellen und Anzeigen von Diagnosestecker dar:
Nr.
1 OBD-16 Diagnosestecker -- Um mit dem OBD2 DLC des Fahrzeugs zu verbinden.
2 Stromanzeige -- Es leuchtet, während der Verbindungsstecker in das DLC des Fahrzeugs
eingesteckt ist.
3 Verbindungsgradmesser -- Es wird einmal leuchten wenn der Verbindungsstecker mit dem
X-431 PADII in Verbindung steht oder wenn es zurückgesetzt wird.
4 Micro USB Schnittstelle -- Um mit dem PC zu verbinden für Datenübertragung oder zur
Aktualisierung über USB Kabel.

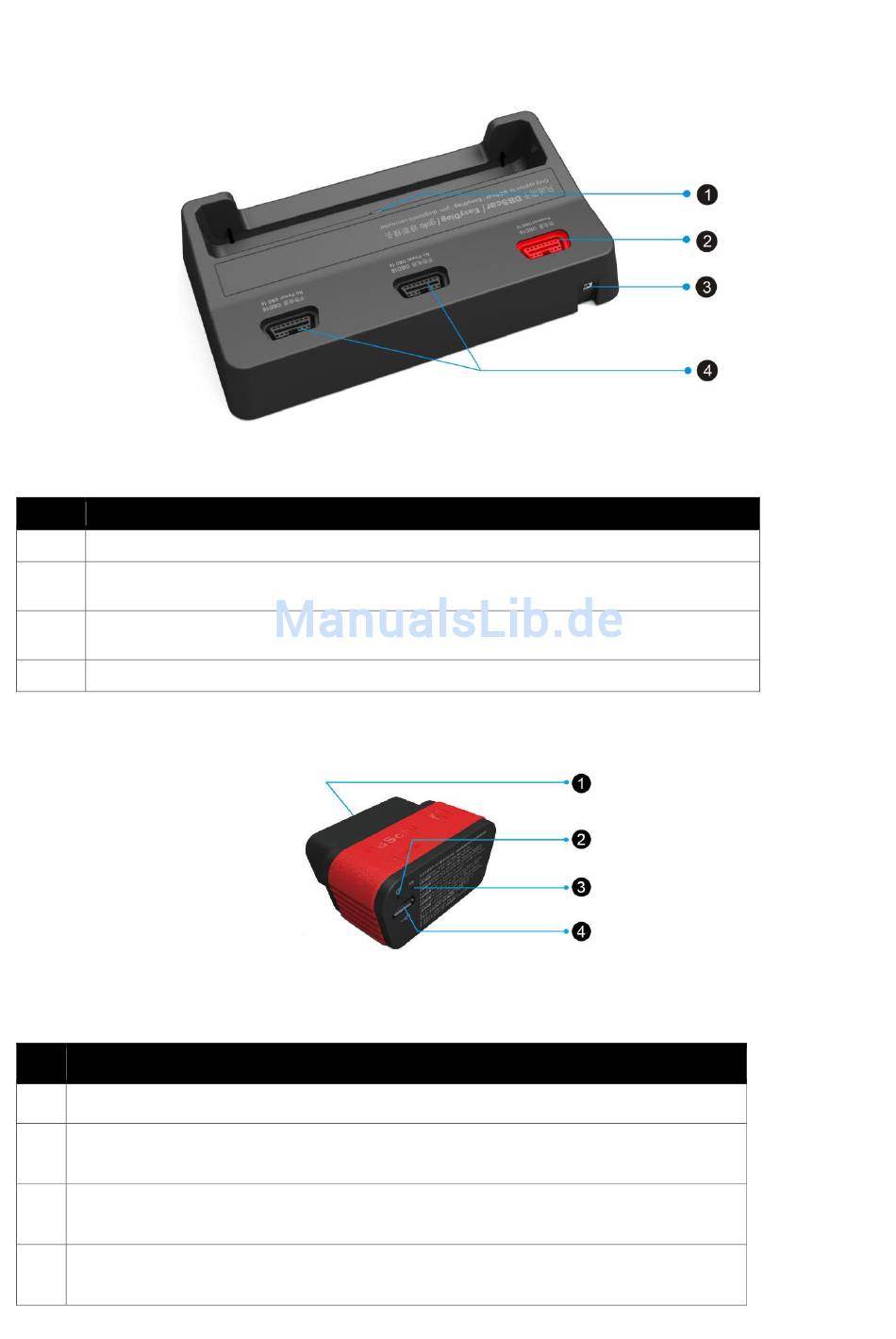

Abb. 2-6 X-431 PADII Andockstation
Name & Beschreibungen
Abb. 2-7 Diagnosestecker
Name & Beschreibungen
