Becker FullStride Fertigungsanleitung Seite 4

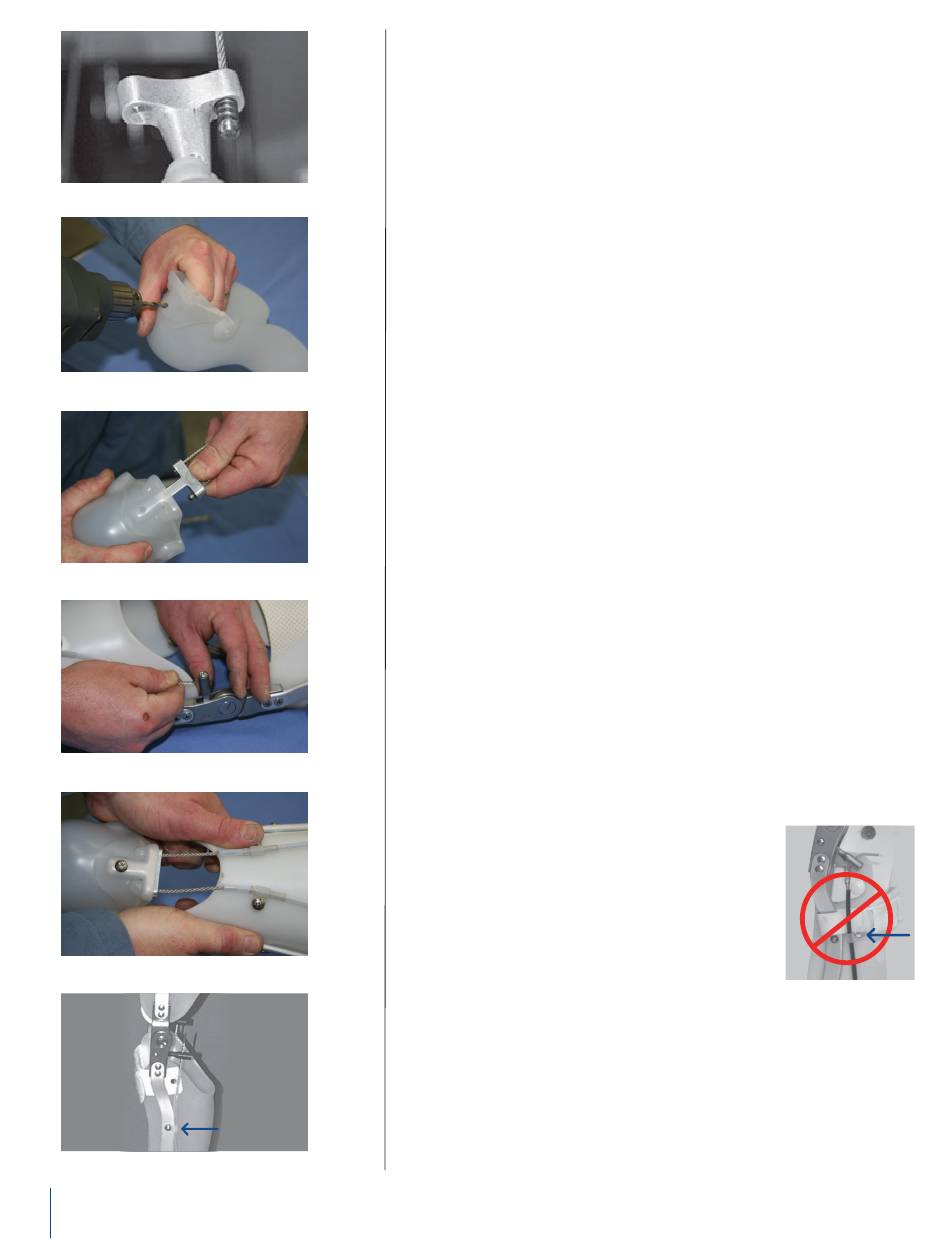

Abbildung E
Abbildung F
Abbildung G
Abbildung H
Abbildung I
Abbildung J
4
Wenn der Kunststoff entfernt wurde: Setzen Sie die lange #10-32 ×
1" Kreuzschlitz-Pan-Head-Schraube (Teil-Nr. 18) aus dem Kit in
das mittlere Loch zwischen den beiden Schraubenstopfen ein und
verwenden Sie sie als Hebel, um das Fersen-Kabelaufnahmeteil
aus der Fußplatte herauszuziehen.
11
Bearbeiten Sie Kunststoff und Schienen/Bars nach Wunsch.
Montieren Sie die Orthese wieder mit Knie- und
12
Sprunggelenkgelenken. Stellen Sie sicher, dass die Kniegelenke
die volle Streckung erreichen und gleichzeitig verriegeln.
13 Entfernen Sie die Stopfen am Fersen-Kabelaufnahmeteil und
montieren Sie die Kabel so, dass die Kugelenden innerhalb der
Kabelaufnahme verbleiben (Abb. E).
Bohren Sie ein 11/64"-Loch in die Fußplatte für die
14
Befestigungsschraube am „Tail" des Fersen-Kabelaufnahmeteils
(Abb. F).
Setzen Sie das Fersen-Kabelaufnahmeteil (mit Kabeln) wieder in
15
die Kavität der Fußplatte ein, ohne die Kabel zu beschädigen oder
zu knicken (Abb. G). Wenn die Bohrungen im Tail und im Kunststoff
fluchten, setzen Sie die #8-32 × 5/16" Truss-Head-Schraube
(Teil-Nr. 21) ein und ziehen Sie sie fest. Prüfen Sie, dass sich die
Kabel innerhalb der Kavität frei ca. 1/4" auf- und abbewegen
können.
Schneiden Sie die Kabelhüllen auf die gewünschte Länge, sodass
16
der Hub der Hebelspitzen und genügend Raum für die
Fußplatten-Einstellung vorhanden sind. Führen Sie die Kabel in die
Hüllen ein und fädeln Sie sie durch die Hebelspitzen, schneiden
Sie die Kabel jedoch zu diesem Zeitpunkt noch nicht ab (Abb. H).
Die Kabelhülle vom Fersen-Kabelaufnahmeteil bis zum unteren
17
Wadenabschnitt muss gerade verlaufen, um ein
Klemmen/Blockieren zu vermeiden (Abb. I).
Verwenden Sie eine Kunststoff-Kabelklemme,
18
um die Positionen der Befestigungsbohrungen
zu markieren. Bohren Sie nach dem
Anzeichnen mit einem #7-Bohrer. Befestigen
Sie die proximale Kabelklemme mit der
proximalen Befestigungsschraube der unteren
Schiene. Positionieren Sie das Kabel so, dass
es knapp hinter der Schiene verläuft (Abb. J).
Setzen Sie Messingbuchsen ein und
befestigen Sie Klemmen/Kabel mit den
mitgelieferten Schrauben. Wiederholen Sie
dies nach Bedarf, bis die Kabel verlegt sind.
Richten Sie die Fußplatte auf den gewünschten
19
Startwinkel aus und ziehen Sie die Kabel oberhalb der
Hebelspitzen straff. Ziehen Sie die Madenschrauben an
den Hebelspitzen fest und schneiden Sie die Kabel ab,
wobei ca. 3/4" Kabel oberhalb der Hebelspitzen für
Anpassungen verbleiben.
Unsachgemäße
Installation der
proximalen Klemme
