Kugelpressungen setzen
Gummikappen können verwendet werden, um das
Ausfransen der Kabelenden zu verhindern, bevor
die Kugelpressungen gesetzt werden.

Aufkleber anbringen

FullStride
®
SafetyStride
Anwendungshinweise
Aufgrund der starken Klebeschicht ist beim Aufbringen
sorgfältig vorzugehen. Stellen Sie zunächst sicher, dass
die Gelenkoberfläche sauber ist. Richten Sie dann den
Aufkleber mit dem Becker-Logo (Wappen) auf der
Schraubenseite (Vorderseite) des Mittelstücks aus. Wenn
die Position passt, fest andrücken.
Den zweiten Aufkleber mit der Aufschrift „Becker
Orthopedic" an der Buchsenseite (Rückseite) des
Mittelstücks ausrichten und fest andrücken.
Kugelpressungen sind im Kit enthalten und sollten erst
angebracht werden, nachdem das gewünschte Gangbild
des Patienten erreicht wurde.

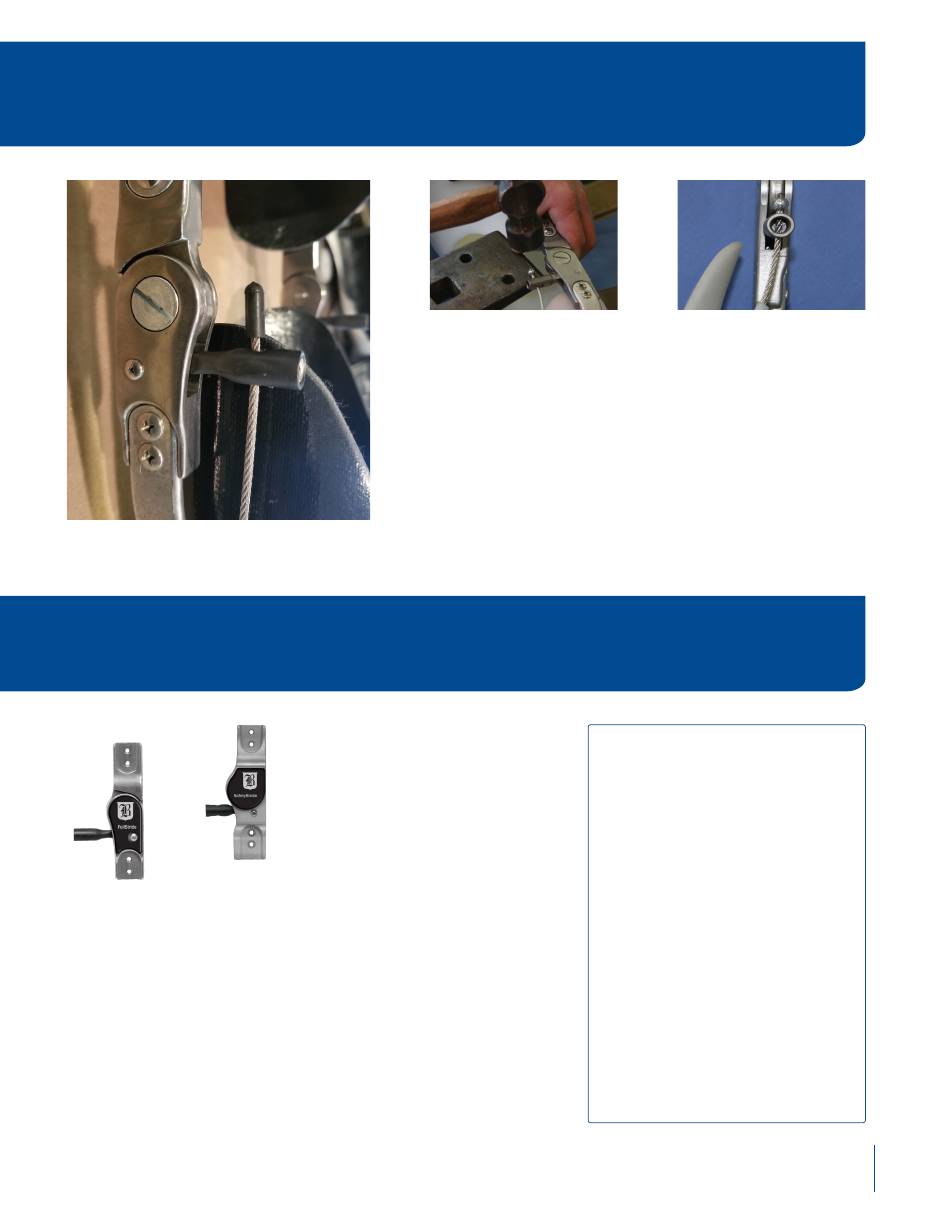

Montage der Kugelpressungen

Schieben Sie die Kugelpressungen auf die Kabel bis auf
ca. 1/8" an die Hebelspitzen heran. Die Kugeln können mit
einem Schraubstock oder mit Hammer und Amboss
verpresst werden, um die Kabel zu „kappen" (Abb. A).
Nach dem Verpressen schneiden Sie die Kabel bis zur
Kugelpressung ab und stellen sicher, dass keine scharfen
Kanten verbleiben (Abb. B).
Um das Erscheinungsbild Ihrer
Orthese zu verbessern, liegt
ein Satz Kniegelenk-Aufkleber
bei. Wir empfehlen, die
Aufkleber nach Abschluss von
Anpassung und
Gangschulung anzubringen.
®
Abbildung
A
WICHTIG – Endmontage
vor Auslieferung:
Vor der Auslieferung muss das
folgende Endmontage-Verfahren
durchgeführt werden.
Verwenden Sie ausschließlich die
mitgelieferten hochfesten
Schienenschrauben (bar screws).
1. Schienenschrauben entfernen,
Schrauben mit Loctite 271
oder gleichwertig beschichten,
wieder montieren und die
Schienenschraube mit 40
in-lbs mit Torx- oder Torx Plus
IP25-Bit anziehen.
2. Drehbuchsenschraube (pivot
bushing screw) mit Loctite 271
oder gleichwertig sichern
Abbildung
B
