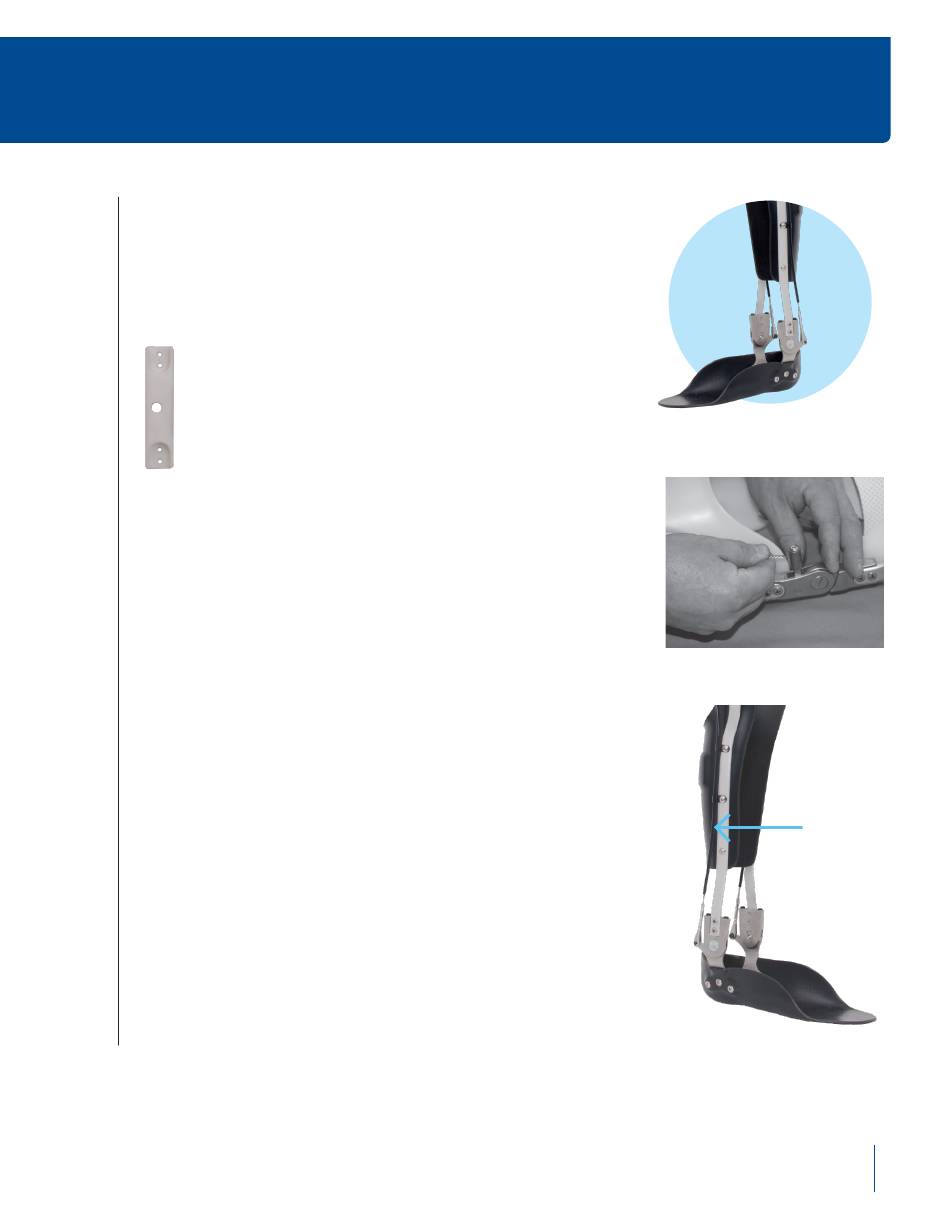

Becker FullStride Fertigungsanleitung Seite 5

Metall-SC-Steigbügel
Fertigungsanleitung
1
Richten Sie SC-Steigbügel und Slim Line Double Action
Sprunggelenkgelenke gemäß Standard-Fertigungspraktiken ein.
Bereiten Sie das Modell für das Vakuumformen vor.
2
Vakuumformen Sie wie gewohnt.
3
Nachdem der Kunststoff abgekühlt ist, formen Sie
After plastic has cooled, form bars to mold
4
die Schienen/Bars mit Fertigungsdummies an das
using the included fabrication dummies. The
Modell. Das 3/8"-Loch in den Dummies
/ " hole in the dummies indicates the center of
3
8
kennzeichnet das Rotationszentrum der
rotation of the knee joints. The center of this
Kniegelenke. Die Mitte dieses Lochs sollte auf Höhe
hole should be aligned at the height of the
des anatomischen Kniezentrums liegen.
anatomical knee
center.
Montieren Sie die Orthese wieder mit Knie- und
5
Sprunggelenkgelenken. Stellen Sie sicher, dass die Kniegelenke
volle Streckung erreichen und gleichzeitig verriegeln.
Befestigen Sie die Kabelbaugruppe am Steigbügel (stirrup) mit der
6
mitgelieferten Buchse und den Schrauben.
Schneiden Sie die Kabelhülle auf die gewünschte Länge, sodass der
7
Hub der Hebelspitzen möglich ist. Führen Sie die Kabel in die Hülle
ein und fädeln Sie sie durch die Hebelspitzen. Schneiden Sie die
Kabel zu diesem Zeitpunkt NICHT ab (Abb. A).
Verwenden Sie eine Kunststoff-Kabelklemme, um die Positionen der
8
Befestigungsbohrungen zu markieren. Bohren Sie nach dem
Anzeichnen mit einem #7-Bohrer. Befestigen Sie die proximale
Kabelklemme mit der proximalen Befestigungsschraube der unteren
Schiene. Positionieren Sie das Kabel so, dass es knapp hinter der
Schiene verläuft (Abb. B). Setzen Sie Messingbuchsen in die übrigen
Bohrungen ein und befestigen Sie Klemmen/Kabel mit den
mitgelieferten Schrauben. Wiederholen Sie dies nach Bedarf, bis die
Kabel verlegt sind.
Richten Sie Schuh/Fußplatte auf den gewünschten Startwinkel aus
9
und ziehen Sie die Kabel oberhalb der Hebelspitzen straff. Ziehen
Sie die Madenschrauben an den Hebelspitzen fest und schneiden
Sie die Kabel ab, wobei ca. 3/4" Kabel oberhalb der Hebelspitzen
für Anpassungen verbleiben.
Metall-SC-
Steigbügel
Abbildung A
Abbildung B
