Becker FullStride Fertigungsanleitung Seite 8

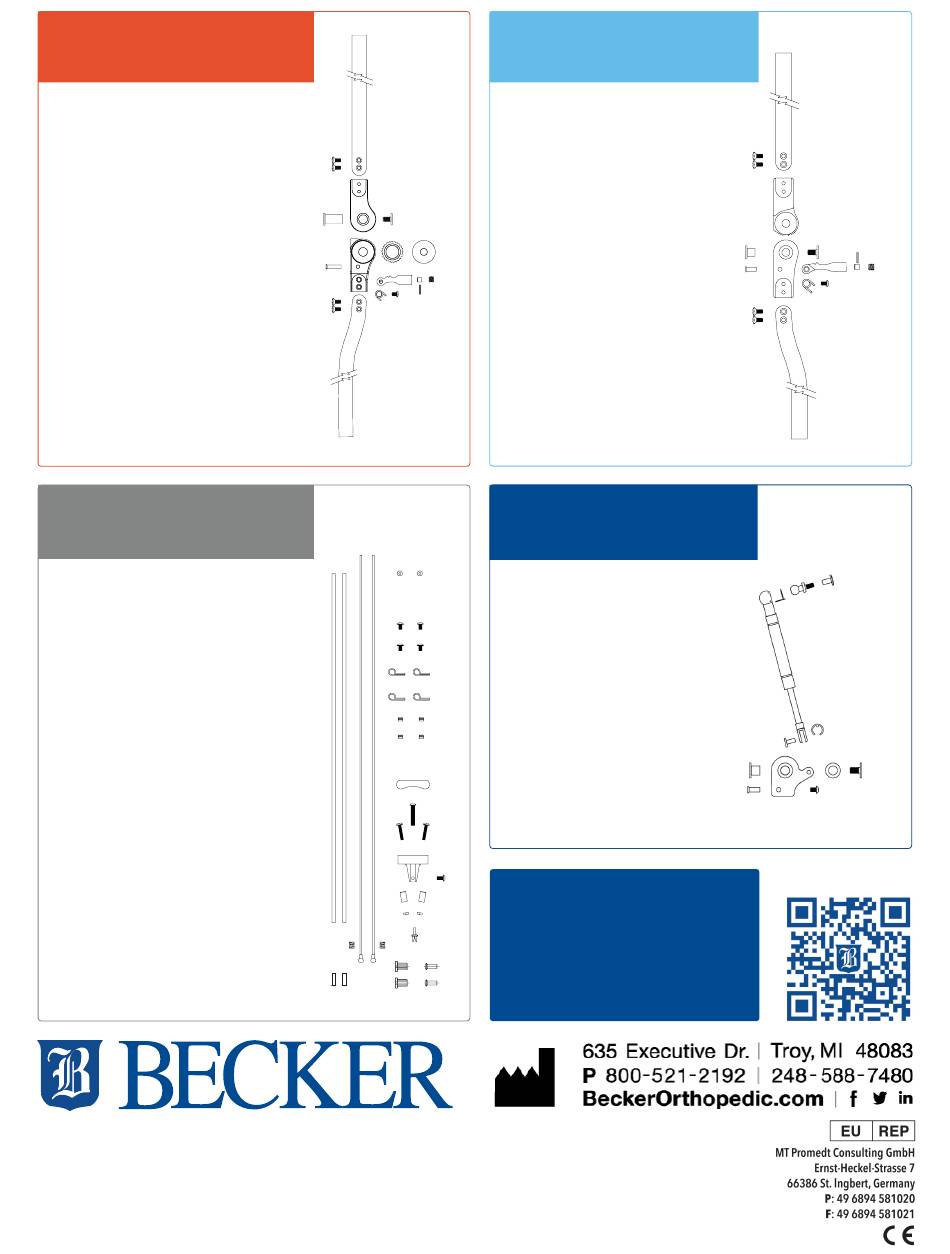

Modell 9005 SafetyStride
Komponenten:
1.
Proximales Gelenk
2.
Distales Gelenk
3a.
Zentralschraube
3b.
Zentralbuchse
5.
Hebelspitze
5a.
Hebelspitzenschraube
5b.
Hebelspitzenbuchse
5c.
Hebelspitzenfeder
5d.
Hebel-Madenschraube
5e.
Messing-Hebeleinsatz
5f.
Stift für Messing-Hebeleinsatz
6.
Schienen-Befestigungsschrauben
(#10-32 × 1/2" Kreuzschlitz Oval Head)
7.
Proximale Schiene
8.
Distale Schiene
Kabelsystem:
11. Kabelhülle
12. Edelstahlkabel
13. Kugelpressungen
14. Kabelklemmschrauben (#8-32×1/4"
Truss Head)
15. Kabelklemmen
16. Messingbuchsen
17. Abdeckung Fersen-Kabelaufnahme
18. Zentralschraube Fersen-Kabelaufnahme
(#10-32×1" Kreuzschlitz Pan Head)
19. Stopfenschraube Fersen-Kabelaufnahme
(#6-32×3/4" Truss Head)
20. Fersen-Kabelaufnahme
21. Befestigungsschraube
Fersen-Kabelaufnahme (#8-32×5/16"
Truss Head)
22. Stopfen Fersen-Kabelaufnahme
Sechskantmuttern für Stopfen
23.
End-/Finish-Stopfen
24.
Fersen-Kabelaufnahme
25.
Feder Fersen-Kabelaufnahme
26.
Gummikappe
28.
SC-Steigbügelbuchse
29.
SC-Steigbügelschraube
©2026 Becker Orthopedic Appliance Co.,
Alle Rechte vorbehalten.
Revision 01/01/26
7
6
1R & 1L
3A
3B
3 4
5B
5D 5E
5
2R & 2L
5F
6
5C 5A
8 L & R
12 11
13
14
15
16
17
18
19
20
21
22
23
24
25
26 28 29
Modell 9006 FullStride
Komponenten:
1. Proximales Gelenk
2. Distales Gelenk
3. Zahnrad (Gear)
3a. Zentralschraube
3b. Zentralbuchse
4. Deckel (Lid)
5. Hebelspitze
5a. Hebelspitzenschraube
5b. Hebelspitzenbuchse
Hebelspitzenfeder
5c.
5d. Hebel-Madenschraube
5e. Messing-Hebeleinsatz
5f. Stift für Messing-Hebeleinsatz
6. Schienen-Befestigungsschrauben
(#10-32 × 1/2" Kreuzschlitz Oval Head)
7. Proximale Schiene
8. Distale Schiene
Modell 9005/9006-GX –
GX-Assist-Komponenten:
Befestigungsplatte
31.
Pneumatische Feder
32.
Kugelbolzen
32A.
Chicago-Buchse
32B.
Stangen-Gabelkopfclip
32C.
Kugelpfannenclip
32D.
E‑Clip
32E.
Drehpunktschraube
33A.
Drehbuchse
33B.
Kunststoff-Shims
33C.
Hebel-Drehpunktschraube
35A.
Hebel-Drehbuchse
35B.
Um Ersatzteile zu bestellen,
geben Sie bitte Ihre ursprüngliche
Bestellnummer, rechts oder links,
medial oder lateral sowie die
gewünschte Teilenummer an.
7
6
2R & 2L
5F
3B
3A
5D
5B
5E
5
1R & 1L
5A
5C
6
8 L & R
32B 32A
32D
32
(125N/175N)
32E
32C
33C
33A
33B
35B 35A
31
(R/L)
Scannen Sie den Code für
weitere Produktinformationen
