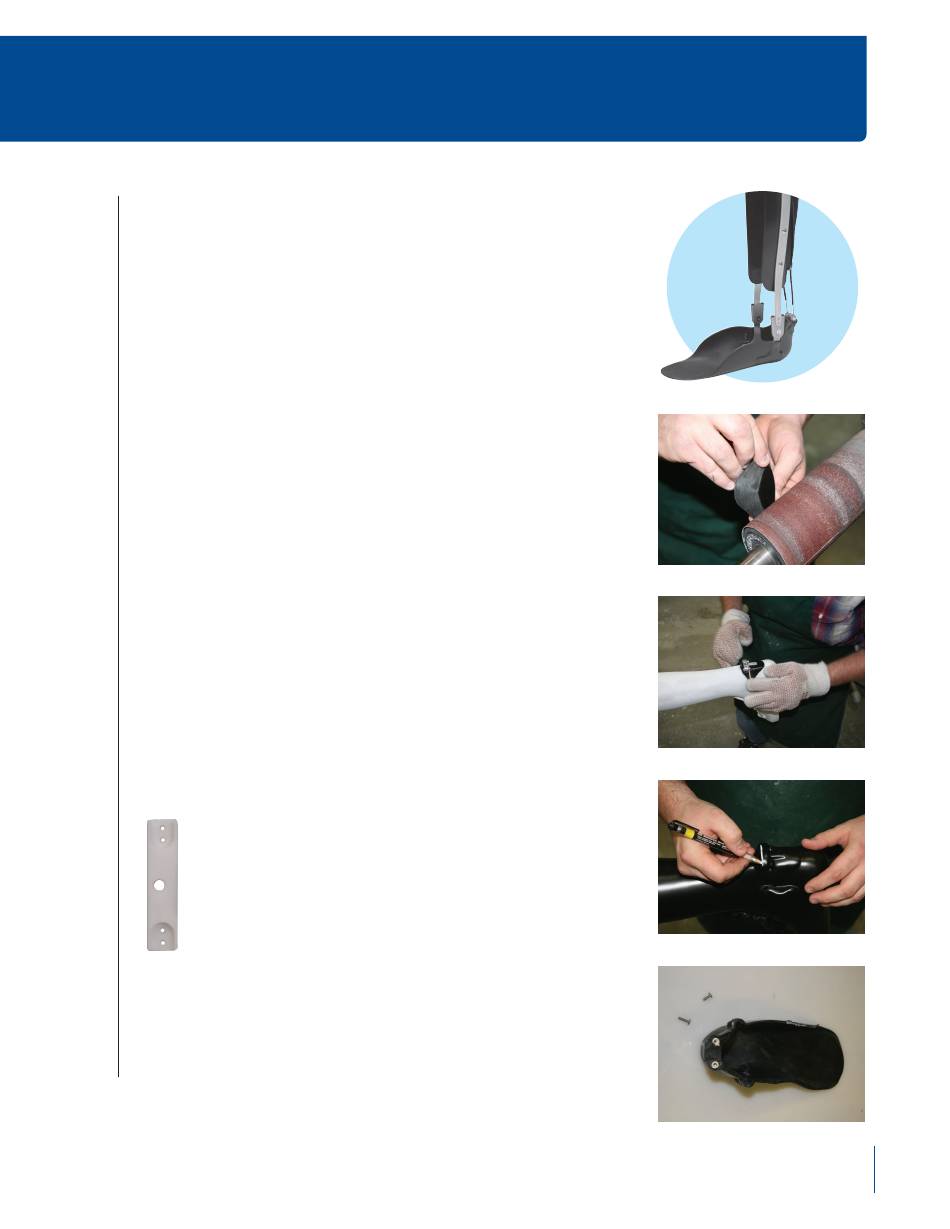

Fersenblock-Option
Fertigungsanleitung
Bestimmen Sie die Position des Fersen-Kabelaufnahmeteils (heel
1
cable receptor) am Positivmodell.
Tragen Sie Gipsaufbau auf, sodass das Fersen-Kabelaufnahmeteil
2
plan aufliegt und nicht nach innen in Richtung Bein zeigt.
Richten Sie Steigbügel (stirrups) oder Sprunggelenkgelenke gemäß
3
den üblichen orthopädietechnischen Fertigungsstandards ein.
Schneiden Sie ein kleines dreieckiges Stück Kunststoff als
4
Hinterlegung aus, um das Fersen-Kabelaufnahmeteil in der
Fußplatte „einzusandwichen". Schäften (skive) Sie alle Kanten außer
der proximalsten Kante, um einen besseren Übergang zu erzielen
(Abb. A).
Bereiten Sie das Modell für das Vakuumformen gemäß
5
Standardverfahren vor und schneiden Sie den Kunststoff für die
KAFO zu. Legen Sie beide Kunststoffabschnitte in den Ofen.
Schneiden Sie einen Luftdocht (air wick) aus zwei
6
nebeneinanderliegenden Fäden zu, der ca. 1" länger ist als das
dreieckige Kunststoffteil.
Bringen Sie eine Schaumabdeckung auf der Oberseite des
7
Fersen-Kabelaufnahmeteils an und decken Sie beide Schrauben ab.
Wenn der Kunststoff formbereit ist: Legen Sie den Luftdocht quer
8
über die Hinterlegung, sodass er mit dem Sprunggelenkzentrum
fluchtet. Setzen Sie den Hinterlegblock auf das Modell und drücken
Sie das Fersen-Kabelaufnahmeteil leicht ein. Halten Sie es dabei
gerade entlang der Zuschnittlinie (Abb. B). Vakuumformen Sie wie
gewohnt.
After plastic has cooled, form bars to mold
Nachdem der Kunststoff abgekühlt ist, formen Sie die
9
using the included fabrication dummies. The
Schienen/Bars mit den mitgelieferten Fertigungsdummies
/
" hole in the dummies indicates the center of
3
an das Modell. Das 3/8"-Loch in den Dummies
8
rotation of the knee joints. The center of this
kennzeichnet das Rotationszentrum der Kniegelenke. Die
hole should be aligned at the height of the
Mitte dieses Lochs sollte auf Höhe des anatomischen
anatomical knee
Kniezentrums liegen.
center.
10
Markieren Sie anschließend die gewünschten Zuschnittlinien
auf dem Kunststoff und schneiden Sie die Fußplatte bis zur
Oberkante der Abdeckung am Fersen-Kabelaufnahmeteil aus,
ohne in das Bauteil zu schneiden (Abb. C). Legen Sie die
gesamte Oberseite des Fersen-Kabelaufnahmeteils vorsichtig
frei (Abb. D).
Fersenblock-
Option
Abbildung A
Abbildung B
Abbildung C
Abbildung D
