PRODUKT-
Patentnr. 10.500.081
©2020 Becker Orthopedic Appliance Co.
Alle Rechte vorbehalten.
Revision 1.8.2020
Knöchelgelenk für Kinder
(13mm-Systeme)
HANDBUCH
Acorn Regulatory Consultancy Services Limited
Knockmorris Cahir Co. Tipperary Ireland, Postcode: E21 R766
P 012 4626 8456
F 012 4626 8648
Werbung
Verwandte Anleitungen für Becker Triple Action 3C76-A0
Inhaltszusammenfassung für Becker Triple Action 3C76-A0

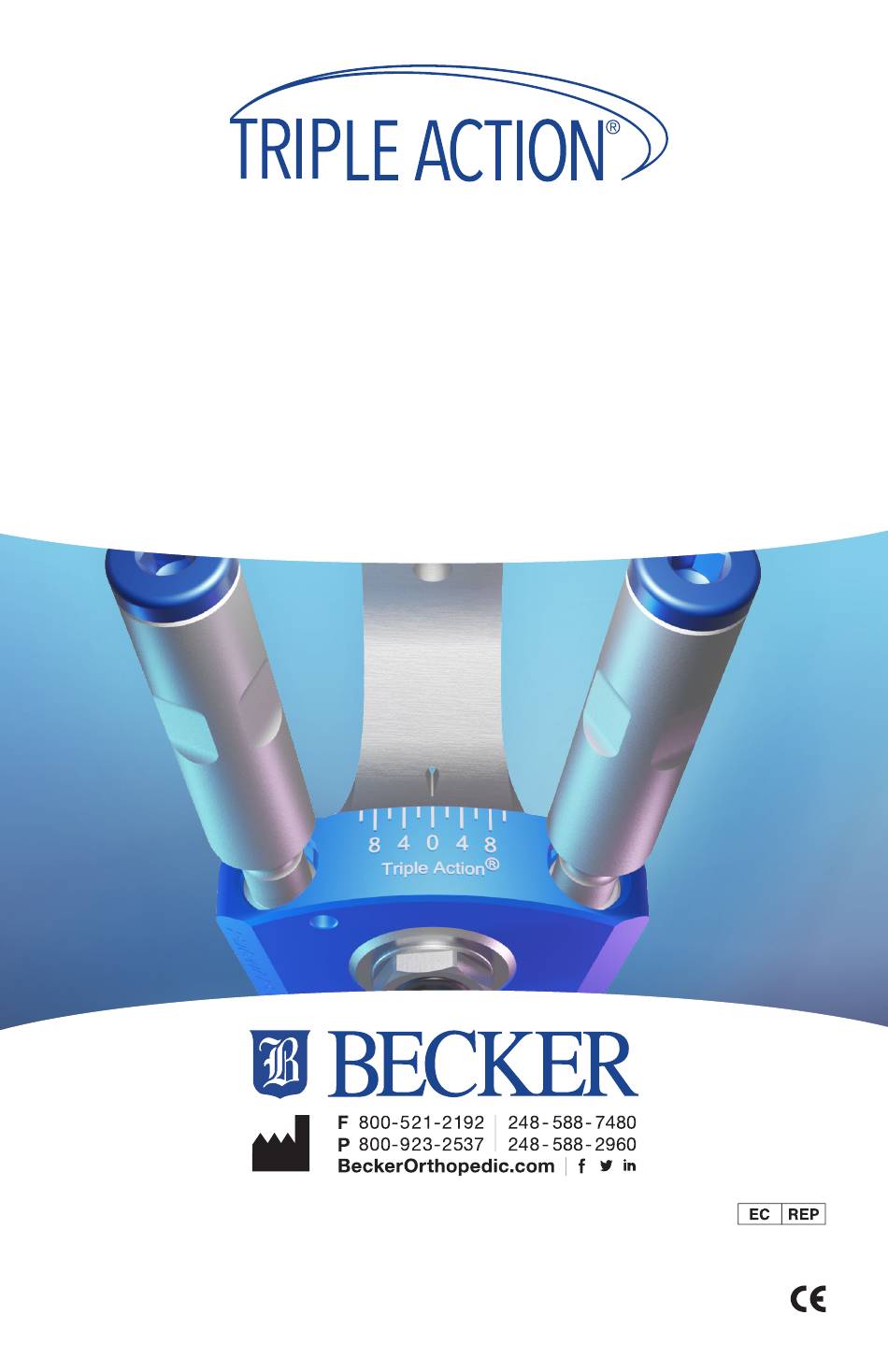

- Seite 1 Knöchelgelenk für Kinder (13mm-Systeme) PRODUKT- HANDBUCH Acorn Regulatory Consultancy Services Limited Knockmorris Cahir Co. Tipperary Ireland, Postcode: E21 R766 Patentnr. 10.500.081 P 012 4626 8456 ©2020 Becker Orthopedic Appliance Co. F 012 4626 8648 Alle Rechte vorbehalten. Revision 1.8.2020...
- Seite 2 ® Knöchelgelenk für Kinder (13mm-Systeme) Das Triple Action-Knöchelgelenk für Kinder bietet einmalige Eigenschaften und eine herausragende Leistung für die orthetische Behandlung neuromotorischer Störungen. Biomechanische Studien zeigten, dass Triple Action den Gang ® systematisch beeinflusst. Eigenschaften: - Unabhängige Einstellung von: • Knöchelausrichtung •...
- Seite 3 PF und DF A B W E I C H E N D Beide 3C76-A3 *In einigen Ländern nur direkt bei Becker Orthopedic erhältlich Hinweis: Die Abbildung zeigt die rechte laterale Komponente Einstellschlüssel (im Lieferumfang enthalten) **In einigen Ländern nur direkt bei Becker Orthopedic erhältlich ®...
-
Seite 4: Optionen Und Zubehör
Optionen und Zubehör Bügeloptionen Medialer Bügel Lateraler Bügel (Modelle 3C76-MEDR-1 und (Modelel 3C76-LAT-1) 3C76-MEDL-1) Universal-Nietbügel Y-Bügel (Mod 3C76-R-1) (Modell 3C76-YLNG-1) Tamarack Flexure Fertigungswerkzeugsatz Joint Medium ® ( Modell 3B00-FTK) (Modell 740S-M) Fertigungswerkzeugsatz – Für Unilaterale AFOs enthält Fertigungsdummy, ist ein mittelgroßes Ausrichtungsachse, Tamarack Flex-Gelenk Ausrichtungsbuchse,... -
Seite 5: Einstellen Der Ausrichtung
Einstellung Die Ausrichtung, der Bewegungsbereich und Widerstand können unabhängig voneinander eingestellt werden. Die Ausrichtungseinstellung bestimmt den Nullwinkel des Bügels und dreht die obere Stange um die Gelenkbuchse. Die Ausrichtung wird durch das Drehen des Sechskants an der Vorderseite des Komponentenkörpers eingestellt. - Seite 6 Einbau der Feder 1. Entfernen Sie die Einstellschraube, Widerstandsfeder und den Kappe für die Druckfederverstärkung* Bewegungsbegrenzungsstift aus dem Kanal 2. Entfernen Sie nicht das Kugellager 3. Schmieren Sie den Bewegungsbegrenzungsstift 4. Setzen Sie den Bewegungsbegrenzungsstift * Das empfohlene in die Feder ein Anziehdrehmoment für die Kappe der Druckfederverstärkung...
- Seite 7 Einstellen des Bewegungsbereichs Die Einstellung des Bewegungsbereichs verändert den Bewegungsbereich des Bügels zwischen seiner neutralen Stellung und der Arretierung der Bewegung. ROM auf null stellen: • Lösen Sie die-ROM-Einstellung mit dem 1,5 mm Innensechskantschlüssel, um den Gewindestift für erhöhen die ROM-Arretierung zu lösen. •...
- Seite 8 Knöchel-Fuß-Orthesen können je nach Körpergewicht und Spastizität des Patienten eine oder zwei Triple Action-Komponenten verwendet werden. Wenn eine einzige Triple Action-Komponente verwendet wird, muss diese mit einem beweglichen Mitläufergelenk gekoppelt werden. Becker Orthopedic empfiehlt für einzelne Triple Action-Applikationen das mittelgroße Tamarack Flex-Gelenk (Modell 740-M oder Modell 740-M-BLK).
- Seite 9 Zerlegung für die Fertigung Die obere Stange und der Bügel müssen vom Komponentenkörper entfernt werden und für die Fertigung am Fertigungsdummy befestigt werden. Entfernen der oberen Stange und des Bügels vom Komponentenkörper 1. Entfernen Sie mit einem Kombischlüssel den E-Clip der Gelenkbuchse 2.
- Seite 10 Zusammenbau des Fertigungswerkzeugs Der Knöchelwinkel der Negativform sollte vor dem Verfüllen korrigiert werden. Der Triple Action-Fertigungsdummy sorgt dafür, dass die obere Stange und der Bügel ihre Ausrichtung beibehalten. Wenn die Fertigung auf diese Weise erfolgt, entspricht die Ausrichtungseinstellung von 0° dem korrigierten Knöchelwinkel der Form und gewährleistet einen Einstellungsbereich von ±10°...
- Seite 11 Triple Action Klinisches Feineinstellungsverfahren Durch biomechanische Forschung entwickelte Becker Orthopedic evidenzbasiertes systematisches Feineinstellungsverfahren, das die Anwendung Triple Action Knöchelgelenks vereinfacht. Verfahren soll ® Ausgangspunkt dienen, sodass Sie mithilfe der beobachtenden Ganganalyse schneller optimalen Einstellungen Komponente bestimmen können. Feineinstellungsverfahren Systematisches Feineinstellungsverfahren für Einstellung an der Werkbank Triple Action-Knöchelgelenke.
- Seite 12 Auswahl der Feder (Fortsetzung) Die Federn mit Standard-Widerstand und hohem Widerstand eignen sich für die Behandlung leichter biomechanischer Störungen bei größeren Patienten oder kleineren Patienten mit stärkeren Störungen. Um sie auch bei schwereren Patienten mit höherer Spastizität einzusetzen, können die Druckfederverstärkung eingebaut oder zwei Komponenten verwendet werden.
- Seite 13 Triple Action Klinisches ® Feineinstellungsverfahren Einstellung an der Werkbank Vor der Anpassung der Orthese stellen Sie die Komponenten an der Werkbank wie folgt ein: 1. Arretieren Sie den Plantarflexions (PF) -ROM bei 0° 2. Arretieren Sie den Dorsalflexions (DF) -ROM bei 0° 3.
- Seite 14 Statische Ausrichtung (PF- und DF-ROM auf 0°) Legen Sie dem Patienten die Orthese und Schuhe an und führen Sie am stehenden Patienten die statische Ausrichtung durch. Stellen Sie den Knöchelwinkel bei auf 0° arretierten ROM- Einstellungen ein, um den Schaft auf den vertikalen Winkel zu justieren und die Gewichtslinie über den Mittelfuß...
- Seite 15 Einstellung der frühen Standphase (DF-ROM auf 0°) Stellen Sie den Dorsalflexions-ROM ein, um den Knöchel in der ersten Schwung- und frühen Standphase zu aktivieren, damit das Knie stabilisiert wird. Erhöhen Sie zunächst den Plantarflexions-ROM mit 1 bis 2 Umdrehungen (5° bis 10°) der Einstellschraube.
- Seite 16 Triple Action-Komponenten Vorderansicht Seitenansicht Draufsicht Kleinteile Zubehör 7 (BLAU) 8 (BLAU) 23 24 ® Knöchelgelenk für Kinder...
- Seite 17 Triple Action-Teilenummern Reference # Description Gelenkkörper Halteplatte für die Druckfederverstärkung und Stiftvorrichtung Kappe für die Druckfederverstärkung Gelenkbuchse Nockenbuchse Nockenbuchsenschraube Arretierbacken für Nochenbuchse Obere Stange Seitlicher externer HD-Sicherungsring (1/4”) 1/4” Kugellager Feder mit hohem Drehmoment Stift mit hohem Drehmoment 3 mm x 10 mm Gewindestift M8 x 1 x 8mm Feder mit Standard-Drehmoment Stift mit Standard-Drehmoment 1/8 x 7/16...
- Seite 18 Anmerkungen ® Knöchelgelenk für Kinder...
- Seite 19 Anmerkungen ® Knöchelgelenk für Kinder...
- Seite 20 ® Knöchelgelenk für Kinder (13mm-Systeme) Acorn Regulatory Consultancy Services Limited Knockmorris Cahir Co. Tipperary Ireland, Postcode: E21 R766 P 012 4626 8456 Patentnr. 10.500.081 F 012 4626 8648 ©2020 Becker Orthopedic Appliance Co. Alle Rechte vorbehalten. Revision 1.8.2020...
