9005/9006 GX Assist Kit
Fertigungsanleitung
Fertigen Sie die Orthese gemäß den
1
FullStride/SafetyStride-Fertigungsanweisungen (Abb. A).
Ersetzen Sie die Lagerbuchsen am Drehpunkt (pivot) und an den
2
Hebelspitzen vorsichtig durch die längeren Buchsen aus dem
GX-Assist-Kit.
3 Montieren Sie die Befestigungsplatte (attachment plate) (Abb. B).
Befestigen Sie die zentrale Drehpunktschraube (center pivot
4
screw). Bei Bedarf können Unterlegscheiben/Shims unter dem
Schraubenkopf eingesetzt werden, um eine korrekte Passung zu
gewährleisten (Abb. C).
Prüfen Sie die korrekte Funktion des Gelenks.
5
Verbinden Sie die pneumatische Feder mit der Befestigungsplatte,
6
indem Sie den Stift und den E-Clip einsetzen (Abb. D).
Wenn eine größere Rotation der Feder erforderlich ist, kann der
7
Arm der Befestigungsplatte leicht angewinkelt werden (Abb. E).
Bohren Sie ein 13/64"-Loch proximal zum Gelenkzentrum, 5,75"
8
vom Feder-Anlenkzentrum entfernt. Die Schienen/Bars müssen vor
dem Messen der Lochposition konturiert sein (Abb. F).
Entriegeln Sie den Clip und entfernen Sie den Kugelbolzen (ball
9
stud) aus der Kugelpfanne (socket) (Abb. G).
Befestigen Sie den Kugelbolzen und die Chicago-Buchse an der
10
Orthese (Abb. H).
Setzen Sie den Kugelbolzen wieder in die Kugelpfanne ein und
11
sichern Sie ihn mit dem Kugelpfannen-Clip.
ACHTUNG
• Die proximale Federbefestigung muss in einer Linie mit dem
Gelenkzentrum liegen. Falsche Montage kann die pneumatische
Feder beschädigen.
• Stellen Sie vor der Verwendung sicher, dass die Feder den
Bewegungsumfang (ROM) des Kniegelenks nicht begrenzt.
• Nicht durchstechen. Pneumatische Feder steht unter Druck.
6

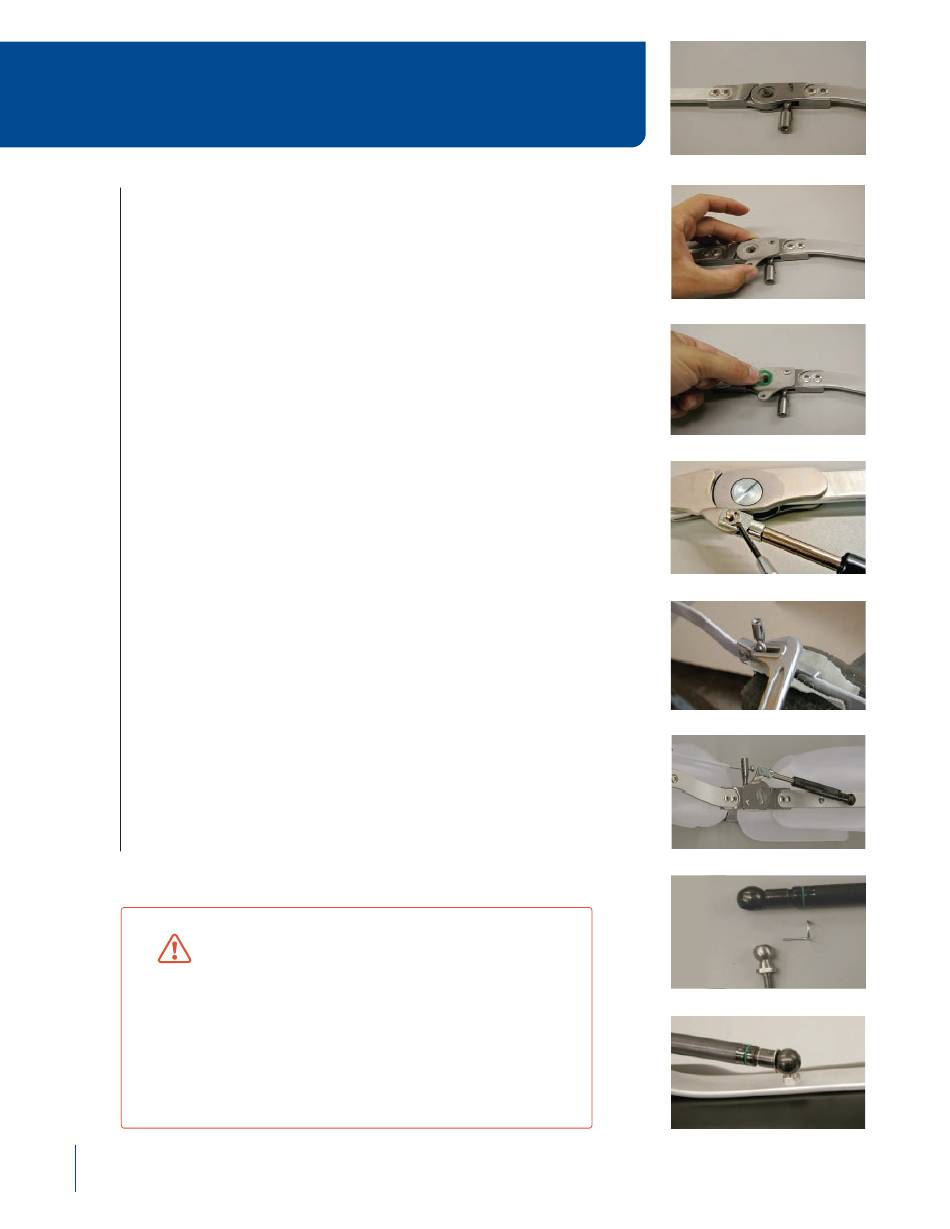

Abbildung A
Abbildung
B
Abbildung
C
Abbildung
D
Abbildung
E
Abbildung
F
Abbildung G
Abbildung H
