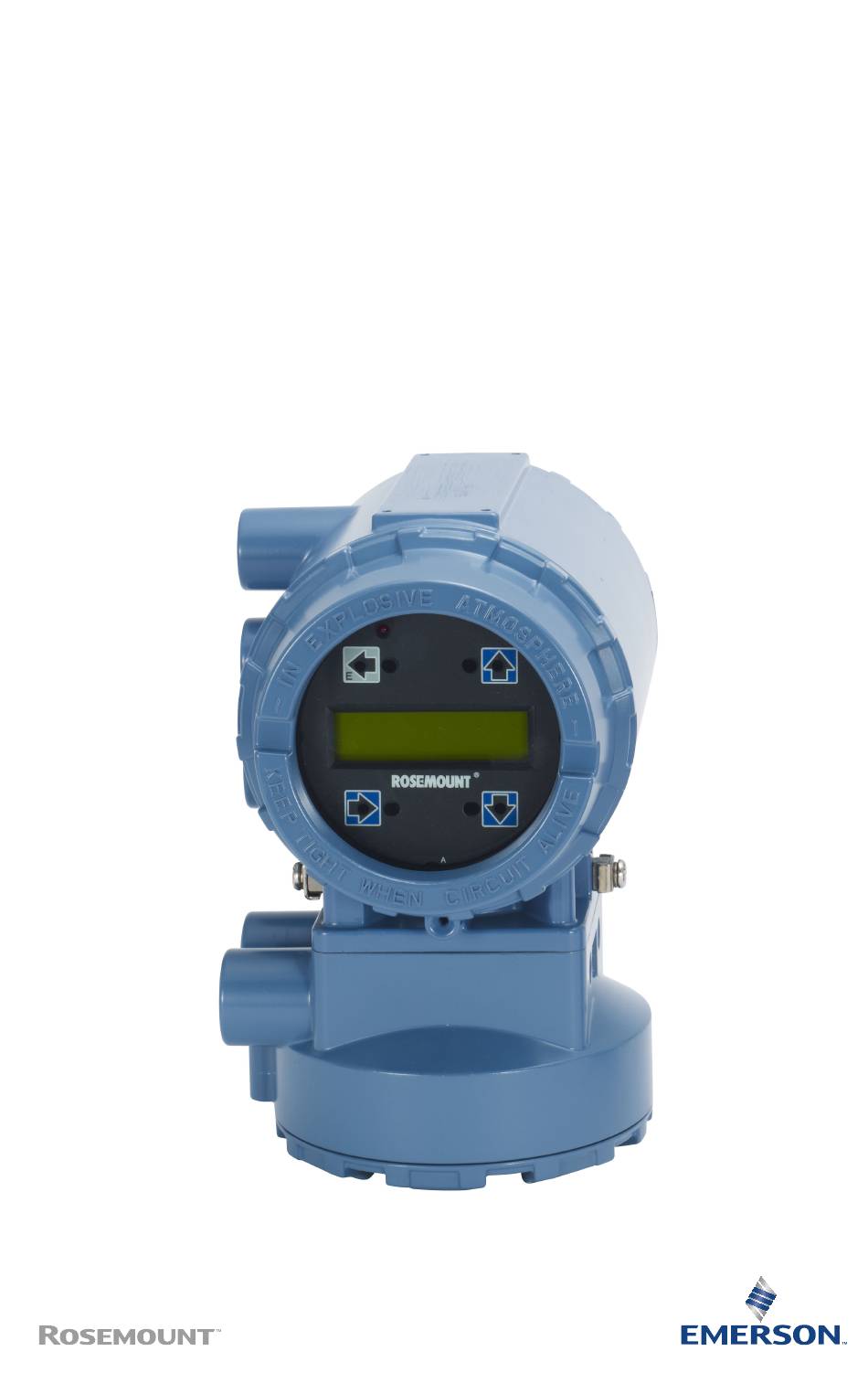

- Seite 1 Kurzanleitung 00825-0405-4444, Rev AD August 2024 Rosemount ™ 8732EM Messumformer mit Modbus-Protokoll Mit Unterstützung für 8750W...
- Seite 2 August 2024 Kurzanleitung Inhalt Sicherheit............................3 Einleitung............................5 Vor der Installation........................6 Montage............................10 Verkabelung..........................11 Basiskonfiguration........................32 www.Emerson.com...
- Seite 3 • Bei Installation in einem Ex-Bereich, in explosionsgefährdeter Atmosphäre, in einem Gefahrenbereich oder einem klassifizierten Bereich einen Messumformer von Rosemount auf keinen Fall an ein nicht von Rosemount stammendes Messrohr anschließen. • Für die korrekte Erdung des Messumformers und Messrohrs sind die nationalen, lokalen und betrieblichen Standards zu befolgen.
- Seite 4 August 2024 Kurzanleitung wenn die Abdeckung der Spannungsversorgungsraums angebracht ist. ACHTUNG • In Fällen, in denen nahe am Einbauort des Messsystems Hochspannung oder Starkstrom vorhanden ist, sind entsprechende Maßnahmen zum Schutz des Messsystems vor Streuspannungen bzw. Streuströmen zu treffen. Bei fehlendem Schutz des Messsystems kann der Messumformer beschädigt werden und das Messsystem ausfallen.
- Seite 5 Kurzanleitung August 2024 2 Einleitung Dieses Dokument enthält grundlegende Installationsrichtlinien für den Rosemount 8732EM Messumformer für die Feldmontage. • Für Informationen über die Messrohrinstallation siehe Kurzanleitung für die Messrohrinstallation des magnetisch-induktiven Rosemount 8700 Durchflussmesssystems. ™ • Für weitere Informationen über die Installation, Konfiguration, Wartung und Fehlerbehebung siehe Handbuch für den Rosemount...
- Seite 6 August 2024 Kurzanleitung 3 Vor der Installation Vor der Installation des Messumformers sollten diverse Schritte ausgeführt werden, um den Installationsprozess zu vereinfachen: • Identifizierung von Optionen und Konfigurationen für die betreffende Anwendung • Setzen der Hardware-Schalter (sofern erforderlich) • Berücksichtigung mechanischer, elektrischer und umgebungsbezogener Anforderungen Anmerkung Detailliertere Anforderungen finden sich im Produkthandbuch.
- Seite 7 Der Einbauort des Messumformers muss ausreichenden Platz für eine sichere Montage, den einfachen Zugang zu den Kabeleinführungen, zum Öffnen der Messumformer-Gehäusedeckel und für das einfache Ablesen der Anzeige des Bedieninterfaces (LOI) (sofern vorhanden) gewährleisten. Abbildung 3-1: Rosemount 8732EM – Maßzeichnung 7.49 [190,0] 6.48 1.94...
- Seite 8 Spannungsversorgung, die Kabelverschraubungen und weiteres erforderliches Zubehör diesen Richtlinien entsprechen. Der Messumformer benötigt eine externe Spannungsversorgung. Der Zugang zu einer geeigneten Spannungsquelle ist zu gewährleisten. Tabelle 3-2: Elektrische Daten Rosemount 8732EM Durchflussmessumformer Eingangsleistung AC-Spannungsversorgung: 90-250 VAC, 0,45 A, 40 VA Standardmäßige DC-Spannungsver‐ sorgung: 12-42 VDC, 1,2 A, 15 W...
- Seite 9 Maximale Höhe • 13.123 Fuß (4.000 m) beim Nenn‐ wert der Eingangsspannung (90-250 VAC) • 16.404 Fuß (5.000 m) bei ma‐ ximaler Eingangsspannung von 150 VAC Anmerkung Für vollständige Umgebungs- und andere Spezifikationen, siehe die Produktspezifikationen im Handbuch für den Rosemount 8732EM ™ Messumformer mit Modbus-Protokoll. www.Emerson.com...
- Seite 10 4 Montage Im Lieferumfang von abgesetzt montierten Messumformern ist eine Montagehalterung für die Montage an einem 2-Zoll-Rohr oder auf einer ebenen Oberfläche enthalten. Abbildung 4-1: Rosemount-Messumformer 8732 – Hardware für die Montage A. Bügelschraube B. Montagehalterung C. Messumformer D. Befestigungselemente (Beispielkonfiguration) Prozedur 1.
- Seite 11 Kurzanleitung August 2024 5 Verkabelung 5.1 Kabeleinführungen und -anschlüsse Die Kabeleinführungen können als Innengewindeverschraubung in der Ausführung ½-14 NPT oder M20 bestellt werden. Die Anschlüsse müssen in Übereinstimmung mit nationalen, lokalen und betrieblichen Vorschriften für die Elektroinstallation vorgenommen werden. Nicht verwendete Kabeleinführungen müssen mit entsprechend zertifizierten Stopfen verschlossen werden.
- Seite 12 August 2024 Kurzanleitung Abbildung 5-1: Bewährtes Verfahren für die Vorbereitung der Kabeleinführung A. Spannungsversorgung B. Ausgang C. Spule D. Elektrode E. Sicherheitserdung 5.3 Verkabelung des Messrohrs mit dem Messumformer Integriert montierte Messumformer Integriert montierte Messumformer, die mit einem Messrohr bestellt werden, werden zusammengebaut und mittels Verbindungskabel verbunden ausgeliefert.
- Seite 13 Kurzanleitung August 2024 Abbildung 5-2: Ersatzverbindungskabel A. Buchsenmodul 08732-CSKT-0001 B. IMS-Kabel 08732-CSKT-0004 Abgesetzt montierte Messumformer Kabelsätze für die abgesetzte Montage sind als individuelle Komponentenkabel oder als Kombination aus Spulen- und Elektrodenkabel erhältlich. Sie können direkt mithilfe der in Tabelle 5-1, Tabelle 5-2 Tabelle 5-3 angegebenen Kabelsatznummern bestellt werden.
- Seite 14 August 2024 Kurzanleitung Tabelle 5-1: Komponentenkabelsätze - Standardtemperaturbereich (Fortsetzung) (-20 °C bis 75 °C) Kabelsatz-Nr. Beschreibung Individuel‐ Alpha-Teile‐ les Kabel nummer 08732-0065-0004 (Meter) Satz, Komponentenka‐ Spule 2442C bel, Standardtemperatur‐ Eigensichere Nicht ver‐ bereich (inklusive Spule Elektrode fügbar und eigensichere Elektro‐ (blau) Tabelle 5-2: Komponentenkabelsätze - erweiterter Temperaturbereich (-50 °C bis 125 °C) Kabelsatz-Nr.
- Seite 15 Kurzanleitung August 2024 Kabelanforderungen Es müssen geschirmte Kabel mit verdrillten Doppel- oder Dreifachadern verwendet werden. Bei Installationen mit individuellem Kabel für Spulenantrieb und Elektrode siehe Abbildung 5-3. Die Kabellängen sollten auf max. 500 Fuß (152 m) begrenzt sein. Längen zwischen 500 Fuß und 1000 Fuß (152 m und 304 m) sind auf Anfrage erhältlich.
- Seite 16 August 2024 Kurzanleitung Abbildung 5-3: Individuelle Komponentenkabel 17 18 19 A. Spulenantrieb B. Elektrode C. Verdrillte, isolierte Adern (14 AWG) D. Beidraht E. Überlappender Folienschirm F. Äußere Ummantelung G. Verdrillte, isolierte Adern (20 AWG) • 1 = Rot • 2 = Blau •...
- Seite 17 Kurzanleitung August 2024 Abbildung 5-4: Kombinationskabel für Spule und Elektrode A. Beidraht Elektrodenschirm B. Überlappender Folienschirm C. Äußere Ummantelung • 1 = Rot • 2 = Blau • 3 = Beidraht • 17 = Erde • 18 = Gelb • 19 = Weiß Kabelvorbereitung Die Enden der Spulenantriebs- und Elektrodenkabel wie in Abbildung 5-5...
- Seite 18 August 2024 Kurzanleitung angeschlossenen Kabelschirmen können elektrische Störungen und damit instabile Messwerte auftreten. www.Emerson.com...
- Seite 19 Kurzanleitung August 2024 Abbildung 5-5: Kabelenden A. Bereich ohne Abschirmung B. Spule C. Elektrode D. Kombination WARNUNG Stromschlaggefahr! An den Klemmen 1 und 2 (40 V) einer externen Anschlussdose besteht die Gefahr eines Stromschlags. www.Emerson.com...
- Seite 20 August 2024 Kurzanleitung WARNUNG Explosionsgefahr! Die Elektroden haben direkten Kontakt mit dem Prozess. Nur kompatible Messumformer und zugelassene Installationsverfahren verwenden. Für Prozesstemperaturen über 284 °F (140 °C) ein für 257 °F (125 °C) ausgelegtes Kabel verwenden. Klemmleisten einer externen Anschlussdose Abbildung 5-6: Externe Anschlussdose (Ansicht) A.
- Seite 21 Kurzanleitung August 2024 Anmerkung Für Ex-Bereiche siehe das Produkthandbuch. www.Emerson.com...
- Seite 22 August 2024 Kurzanleitung 5.4 Plan für die Verkabelung des Messrohrs mit dem Messumformer Abbildung 5-7: Verkabelung des 8732EM mit einem Komponentenkabel www.Emerson.com...
- Seite 23 Kurzanleitung August 2024 Abbildung 5-8: Verkabelung des 8732EM mit einem Kombinationskabel www.Emerson.com...
- Seite 24 August 2024 Kurzanleitung 5.5 Klemmleisten für Spannungsversorgung und E/A Die rückseitige Abdeckung des Messumformers abnehmen, um Zugang zur Klemmleiste zu erhalten. Abbildung 5-9: Klemmleisten Modbus (B) Modbus (B) Modbus (A) Modbus (A) A. AC-Version B. DC-Version Tabelle 5-5: Anschlussklemmen für Spannungsversorgung und Klemmennummer AC-Version DC-Version...
- Seite 25 Kurzanleitung August 2024 5.6 Anschluss der Spannungsversorgung an den Messumformer Vor dem Anschluss der Spannungsversorgung an den Messumformer muss sichergestellt werden, dass das erforderliche Elektromaterial und die erforderliche Spannungsversorgung verfügbar sind. • Messumformer mit AC-Spannungsversorgung benötigen 90-250 VAC (50/60 Hz). • Messumformer mit DC-Spannungsversorgung (Standard) benötigen 12-42 VDC.
- Seite 26 August 2024 Kurzanleitung Installationskategorie Die Installationskategorie für den Messumformer ist Kategorie II (Überspannung). Anforderungen an die Installation der AC-Spannungsversorgung Anforderungen an den Erdungsanschluss Die Spannungsversorgung muss über einen Neutralleiter verfügen, der örtlich mit der Erde verbunden ist, oder sowohl für die Spannung zwischen Außenleiter und Erde sowie zwischen Neutralleiter und Erde eine Spannungsbegrenzung auf maximal 250 VAC garantieren.
- Seite 27 Kurzanleitung August 2024 Abbildung 5-11: Scheinleistung A. Scheinleistung (VA) B. Versorgungsspannung (VAC) Anforderungen an die DC-Spannungsversorgung Standardmäßige DC-Geräte mit einer Spannungsversorgung von 12 VDC können eine Dauerstromaufnahme bis zu 1,2 A haben. Geräte mit niedriger DC-Spannungsversorgung können eine Dauerstromaufnahme bis zu 0,25 A haben. Bei einer Spannungsversorgung von 42 VDC beträgt der maximale Einschaltstrom 42 A für die Dauer von ca.
- Seite 28 August 2024 Kurzanleitung Abbildung 5-13: Anforderungen an die niedrige DC- Stromversorgung 0.25 0.15 0.05 A. Versorgungsstrom (A) B. Versorgungsspannung (VDC) Tabelle 5-6: Anforderungen an die Sicherungen Spannungsart Spannungsver‐ Sicherungswert Hersteller sorgung AC-Spannungs‐ 90-250 VAC 2 A, flink Bussman AGC2 versorgung oder gleichwertig DC-Spannungs‐ 12-42 VDC 3 A, flink Bussman AGC3...
- Seite 29 Kurzanleitung August 2024 Gehäusedeckel-Sicherungsschraube Bei Durchflussmesssystemen, die mit einer Gehäusedeckel- Sicherungsschraube geliefert wurden, muss die Schraube nach der Verkabelung des Messumformers und nach dem Anschluss an die Spannungsversorgung installiert werden. Zur Installation der Gehäusedeckel-Sicherungsschraube wie folgt vorgehen: 1. Stellen Sie sicher, dass die Gehäusedeckel-Sicherungsschraube ganz in das Gehäuse eingeschraubt ist.
- Seite 30 August 2024 Kurzanleitung 300 V/600 V Nennspannung PVC (<1000 Fuß) oder PE (≥1000 Fuß) Empfohlene Isolierung Buskabel • Die Busverbindung ist von Gerät zu Gerät herzustellen. Beispielsweise als Verkettungsschaltung (Daisy-Chain) (nicht in Sternschaltung). • Maximale Länge 4000 Fuß je nach Geschwindigkeit, Kabel und Bürden. • Die Kabelschirme müssen nur an einem Punkt geerdet werden. •...
- Seite 31 Kurzanleitung August 2024 Abbildung 5-14: Modbus-Ausgangsverkabelung A. Modbus A/D0 B. Modbus B/D1 www.Emerson.com...
- Seite 32 August 2024 Kurzanleitung 6 Basiskonfiguration Nach der Installation und dem Anschluss der Spannungsversorgung eines magnetisch-induktiven Durchflussmesssystems muss der Messumformer mit der Basiseinstellung konfiguriert werden. Die entsprechenden Parameter können entweder über ein Bedieninterface (LOI) oder einen Modbus-Host konfiguriert werden. Konfigurationseinstellungen werden im nicht-flüchtigen Speicher des Messumformers gespeichert.
- Seite 33 Kurzanleitung August 2024 Registerwert Byte-Anordnung 0-1-2-3 (Voreinstellung) 2-3-0-1 1-0-3-2 3-2-1-0 Baudrate (Register 115) Einstellung der Kommunikationsrate des Messumformers. Registerwert Baudrate 1200 2400 4800 9600 19200 (Voreinstellung) 38400 57600 115200 Parität (Register 116) Nutzung zur Konfiguration der Methode für die Fehlerüberprüfung der Daten. Registerwert Parität Keine Parität...
- Seite 34 August 2024 Kurzanleitung Kennzeichnung (Register 68-71) Die Kennzeichnung ist die schnellste und einfachste Möglichkeit, Messumformer zu identifizieren und voneinander zu unterscheiden. Messumformer können entsprechend den Anforderungen der Anwendung gekennzeichnet werden. Die Kennzeichnung kann bis zu acht Zeichen umfassen. Durchflusseinheiten (Register 61) Die Variable „Durchflusseinheiten“...
- Seite 35 Kurzanleitung August 2024 (Fortsetzung) Tabelle 6-1: Volumeneinheiten Registerwert Einheiten Imperial-Gallonen/Sekunde Imperial-Gallonen/Minute Imperial-Gallonen/Stunde Imperial-Gallonen/Tag Liter/Sekunde Liter/Minute Liter/Stunde Liter/Tag Tabelle 6-2: Masseeinheiten Registerwert Einheiten Kilogramm/Sekunde Kilogramm/Minute Kilogramm/Stunde Kilogramm/Tag Metrische Tonnen/Minute Metrische Tonnen/Stunde Metrische Tonnen/Tag Pfund/Sekunde Pfund/Minute Pfund/Stunde Pfund/Tag Amerikanische Tonnen/Minute Amerikanische Tonnen/Stunde Amerikanische Tonnen/Tag Tabelle 6-3: Andere Einheiten Registerwert Einheiten...
- Seite 36 August 2024 Kurzanleitung (Fortsetzung) Tabelle 6-3: Andere Einheiten Registerwert Einheiten Sondereinheiten Siehe das Produkthandbuch. Nennweite (Register 65) Die Nennweite (Messrohrnennweite) muss mit der Nennweite des am Messumformer angeschlossenen Messrohrs übereinstimmen. Registerwert Nennweite 0,10 Zoll (2 mm) 0,15 Zoll (4 mm) 0,25 Zoll (6 mm) 0,30 Zoll (8 mm) 0,50 Zoll (15 mm) 0,75 Zoll (18 mm)
- Seite 37 Kurzanleitung August 2024 Registerwert Nennweite 30 Zoll (750 mm) 32 Zoll (800 mm) 36 Zoll (900 mm) 40 Zoll (1000 mm) 42 Zoll (1050 mm) 44 Zoll (1100 mm) 48 Zoll (1200 mm) 54 Zoll (1350 mm) 56 Zoll (1400 mm) 60 Zoll (1500 mm) 64 Zoll (1600 mm) 66 Zoll (1650 mm) 72 Zoll (1800 mm) 78 Zoll (1950 mm) Kalibrierfaktor (Register 413-420) Der Kalibrierfaktor des Messrohrs ist eine 16-stellige Zahl, die bei der Durchflusskalibrierung im Werk generiert wird.
- Seite 38 August 2024 Kurzanleitung www.Emerson.com...
- Seite 39 Kurzanleitung August 2024 www.Emerson.com...
