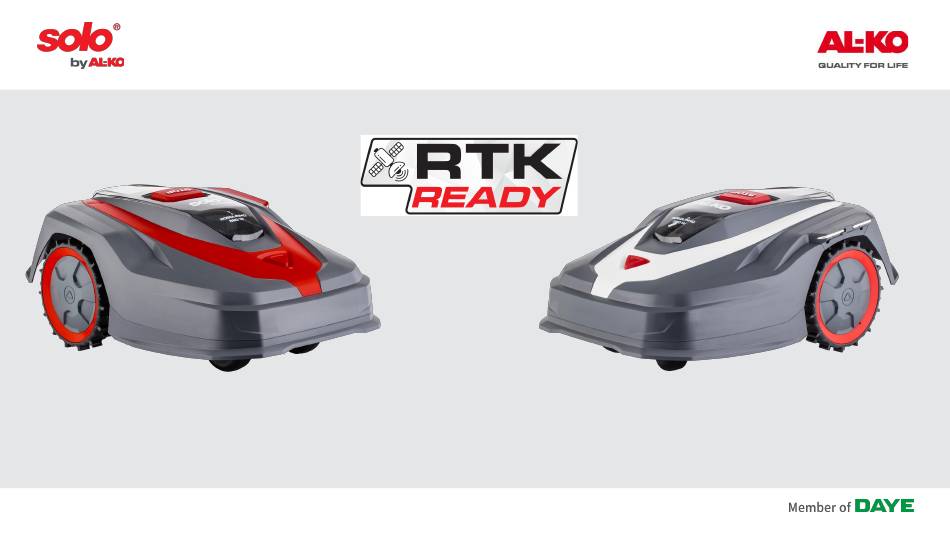

AL-KO solo RTK READY Einbauanleitung
Nachrüstkit
Quicklinks
Verwandte Anleitungen für AL-KO solo RTK READY
Inhaltszusammenfassung für AL-KO solo RTK READY
- Seite 1 Einbauanleitung Nachrüstkit RTK-Technik...
- Seite 2 Schritt 1 : • Abdeckhaube Tastatur öffnen...
- Seite 3 Schritt 2 : Schritt 3 : • 4 x T 25 Torxschrauben lösen und Stoptaste entnehmen • Schnaphaken eindrücken und Designblende abnehmen...
- Seite 4 Schritt 4 : Schritt 5 : • 3 x Innensechskantschraube lösen und • Kontaktkassettenkabel abziehen Funktionshaube abnehmen...
- Seite 5 Schritt 6 : Schritt 7 : • 12 x T 25 Torxschrauben lösen und Chassis Oberteil • Chassis Oberteil in Montageposition bringen abnehmen...
- Seite 6 Schritt 8 : Schritt 9 : • Anschraubdome für RTK Modul kontrollieren • RTK-Modul vorbereiten Unterseite Oberseite...
- Seite 7 Schritt 10 : • Antennen auf RTK-Modul anschließen 868 MHz Antennenkabel für Kommunikation zur Referenzstation Antennenkabel für W-LAN und Bluetooth GNSS – Antenne ( GPS Antenne )
- Seite 8 Schritt 11 : • Verbindungskabel auf RTK-Modul anschließen Verbindungskabel zur Hauptplatine anstecken und überprüfen, ob der Stecker richtig in der Buchse sitzt...
- Seite 9 Schritt 12 : • Das RTK-Modul wird vorne im Roboter angeschraubt. Die zwei Antennen sollen links und das Verbindungskabel soll rechts unter der Grundplatte rausgeführt werden.
- Seite 10 Schritt 13 : • Verbindungskabel mit Robolinho Mainboard verbinden • Unbedingt prüfen, ob der Stecker richtig in der Buchse sitzt !
- Seite 11 Schritt 14 : • Schutz abziehen, W-LAN und Bluetooth Antenne auf eine gerade Fläche am Mähturm kleben. • Schutz abziehen und GNSS-Antenne seitlich im Chassis ankleben.
- Seite 12 Schritt 15 : • Chassis Oberteil aufsetzen, und mit 12 x T 25 Torxschraube verschließen.
- Seite 13 Schritt 16 : • Funktionshaube aufsetzen und mit Innensechskantschraube M 5 befestigen...
- Seite 14 Schritt 18 : Schritt 17 : • • Kontaktkassettenkabel anstecken ( Beachten ) Stoptase aufsetzen und mit 4 x T 25 Torxschraube befestigen.
- Seite 15 Schritt 19 : • Designblende aufsetzten und Schnapphaken eindrücken...
-
Seite 16: Wichtige Information
Schritt 20 : • Robolinho auf aktuellste Mainboard Software aktualisieren • Robolinho über die Test und Service Software neu kalibrieren Wichtige Information: • Umbau auf RTK Robo ca. 0,75 h • Softwareupdate ca. 0,10 h • Robolinho neu kalibrieren ca. 0,15 h •...
