Heli-Professional REVOLUTION 500E BASIC KIT Bauanleitung Und Handbuch Seite 8

8
Normteile/Standard Parts
3x12 Treibschraube
8
Self-Tapping Screw
M2x6.2 Kugelbolzen
37
Ball-End Bolt
M2 Mutter
38
Nut
5
9
Normteile/Standard Parts
M2.5x5.5 Kugelbolzen
44
Ball-End Bolt
M2.5 Stopmutter
45
Lock Nut
Blatthalter
46
Blade Holder
12x
3x
3x
1:1

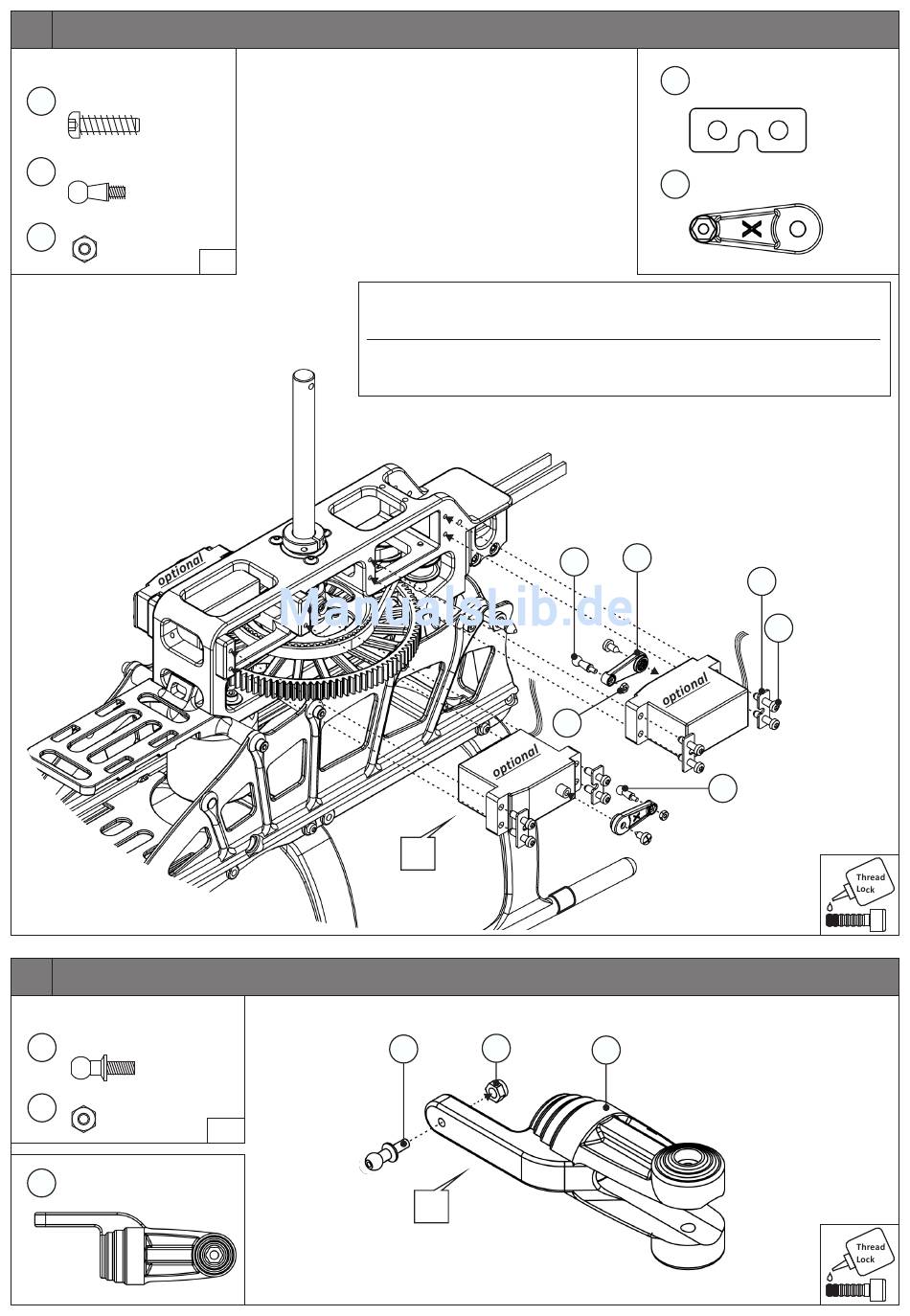

Die bei den Servos enthaltenen Gummitüllen (nicht abgebildet) unbedingt in die
Servoaufnahmen einsetzen und Servos erst dann gemäß Zeichnung einbauen.
ACHTUNG:
First insert the included rubber grommets (not depicted) into the servo sockets,
then mount the servos according to the drawing.
ATTENTION: The servo screws must be tightened!
2x
2x
1:1
2x
Die Servoschrauben müssen fest angezogen werden!
37
38
2x
44 45
2x
Servobefestigungsplatten
41
Servo Mounting Plates
Servohebel
42
Servo Horn
42
41
37
46
6x
3x
8
